Vor der Montage

4.6.4 Teleskopschienen montieren

Mit den Teleskopschienen sind unterschiedliche Anstell-
winkel einstellbar.
Löcher der oberen und unteren Teleskopschienen
gemäß Abb. 12 und Abb. 13 auswählen.
Teleskopschienen ineinander stecken und mit
Schraube M8 × 20 befestigen (Abb. 11).
ANWENDERHINWEIS
Verwenden Sie bei der senkrechten Mon-
tage für die Kollektor-Neigungswinkel 30°
bis 60° das oberste Loch der unteren Te-
leskopschiene (Abb. 12, Pos. 1).
Für den Neigungswinkel 25° müssen Sie
die untere Schiene oben um 140 mm kür-
zen und das untere Loch benutzen
(Abb. 12, Pos. 2).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
1.

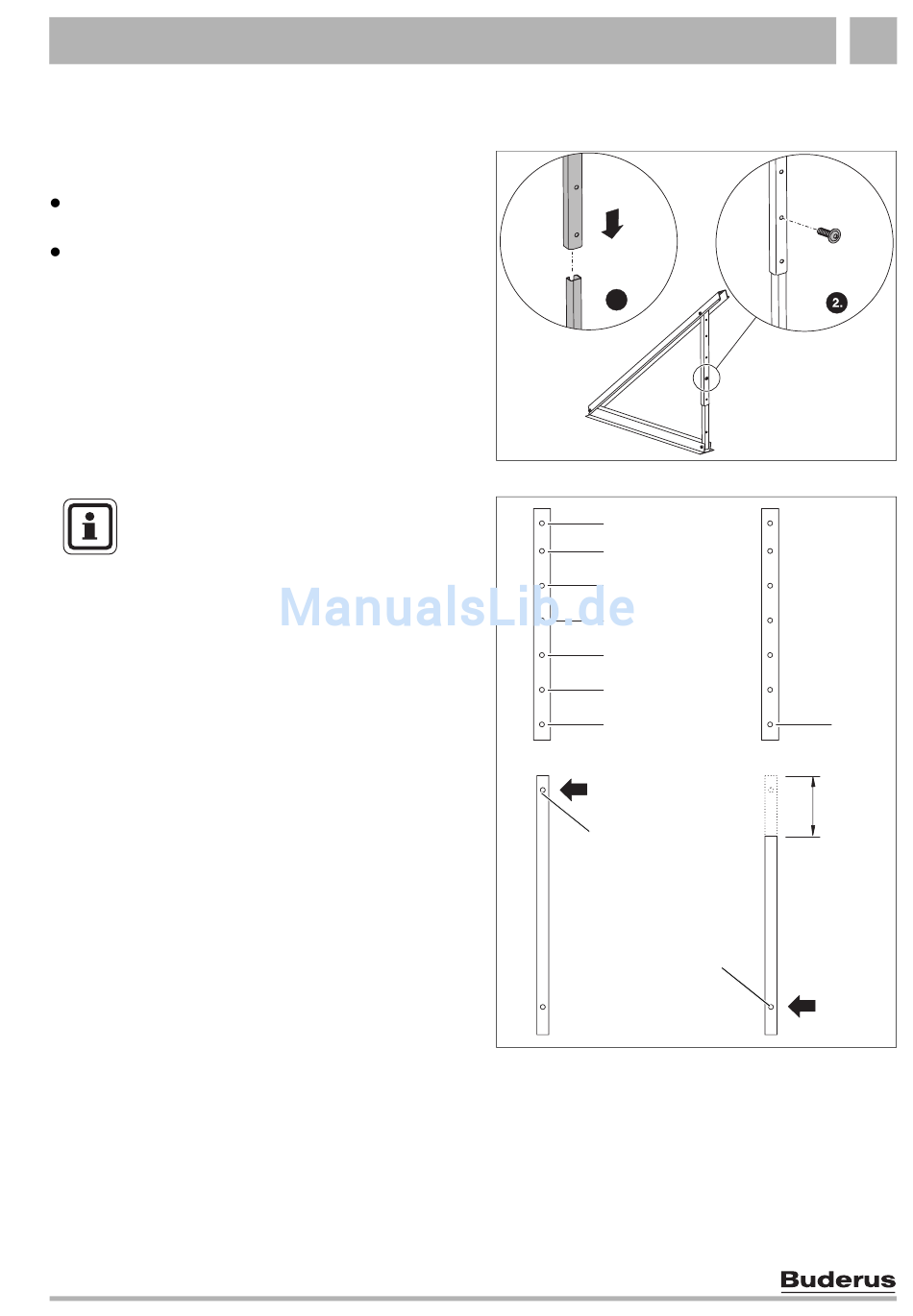

Abb. 11 Verbinden der Teleskopschienen
30°
35°
40°
45°
50°
55°
60°
1
Abb. 12 Neigungswinkel für senkrechte Kollektoren einstellen
4
63043970.08-1.SD 63043970.08-1.SD
25°
140 mm
2
63043970.39-1.SD 63043970.39-1.SD
