Flachdach- und Fassadenständer montieren
5.2
Abstände der Kollektorstützen bei
Beschwerungswannen (Zubehör)
Die Abstände der Kollektorstützen (Mitte/Mitte, Anga-
ben in mm) sind abhängig von:
– der Kollektorausführung (senkrecht, waagerecht)
– und von den maximalen Schnee- und Windlasten.
Bei der senkrechten Montage muss jeweils beim 4., 7.
und 10. Kollektor eine Zusatzstütze aufgestellt werden
(Abb. 23, Pos. 1).
ANWENDERHINWEIS
Sie müssen die Abstände der Kollektor-
stützen sehr sorgfältig einhalten, damit
die Profilschienen montiert werden kön-
nen.
5.2.1 Grundausführung
Die Grundausführung kann für folgende Lasten einge-
setzt werden:
– max. 20 m Gebäudehöhe (Montagehöhe)
– max. 2,0 kN/m² Schneelast
Kollektor-
Maß A
anzahl
4
381 mm
5
381 mm
6
571 mm
7
571 mm
8
571 mm
9
571 mm
10
571 mm
Tab. 7
Abstände der Zusatzstützen
1
10.
9.
C
980
980

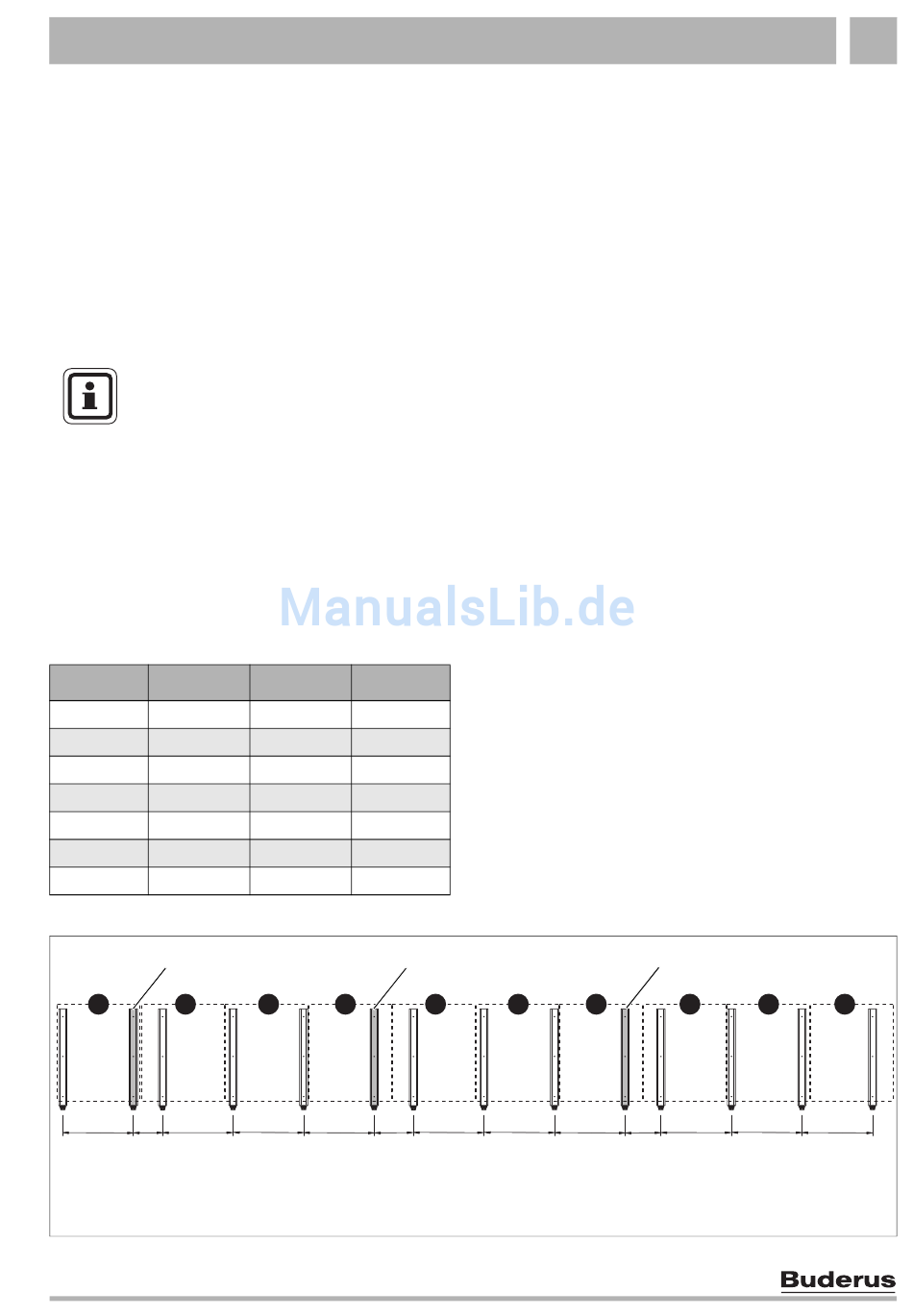

Abb. 23 Grundausführung für 10 senkrechte Kollektoren (Angaben in mm)
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
Maß B
Maß C
-
-
-
-
-
-
381 mm
-
381 mm
-
571 mm
-
571 mm
381 mm
1
8.
7.
B
980
980
6.
5.
4.
980
980
980
1
3.
2.
A
980
980
5
1.
980
63043970.15-1.SD
63043970.15-1.SD
19
