Flachdach- und Fassadenständer montieren
5.5
Profilschienen montieren
Die Profilschienen müssen untereinander mit Steckver-
bindern verbunden werden. Für jeden Kollektor ist eine
obere und untere Profilschiene vorgesehen.
5.5.1 Profilschienen verbinden
Steckverbinder (Abb. 31, Pos. 1) bis zum Anschlag
in beide Profilschienen (Abb. 31, Pos. 2) schieben.
Zur Arretierung die beiden vormontierten Gewin-
destifte M10 (Abb. 31, Pos. 3) im Steckverbinder mit
Schlüssel SW 5 anziehen.
5.5.2 Profilschienen montieren
Die Positionierung der Profilschienen ist abhängig von
– der senkrechten oder waagerechten Ausführung
– und von den Abständen der Kollektorstützen.
Beginnen Sie die Befestigung der Profilschienen bei
Fußverankerungen wie folgt:
Grundausführung
Ausrichtung: mittiges
senkrecht:
Loch des Steckverbin-
ders (Abb. 32, Pos. 1)
Ausrichtung: 3. Lang-
waagerecht:
loch von rechts
(Abb. 32, Pos. 2)
Tab. 10 Ausrichtung der unteren und oberen Profilschienen
bei Fußverankerungen
Beginnen Sie die Befestigung der Profilschienen bei Be-
schwerungswannen wie folgt:
Beschwerungswannen
2 Kollektoren
Ausrichtung: mittiges
senkrecht:
Loch des Steckverbin-
ders (Abb. 33, Pos. 1)
Ausrichtung: 2. Lang-
waagerecht:
loch von rechts
(Abb. 33, Pos. 3)
Tab. 11 Ausrichtung der unteren und oberen Profilschienen
bei Beschwerungswannen
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
Fußverankerung
Zusatzstütze
Ausrichtung: 2. Lang-
loch von rechts
(Abb. 32, Pos. 3)
--
3 bis 10 Kollektoren
Ausrichtung: 6. Lang-
loch von rechts
(Abb. 33, Pos. 2)
Ausrichtung: 2. Lang-
loch von rechts
(Abb. 33, Pos. 3)
3

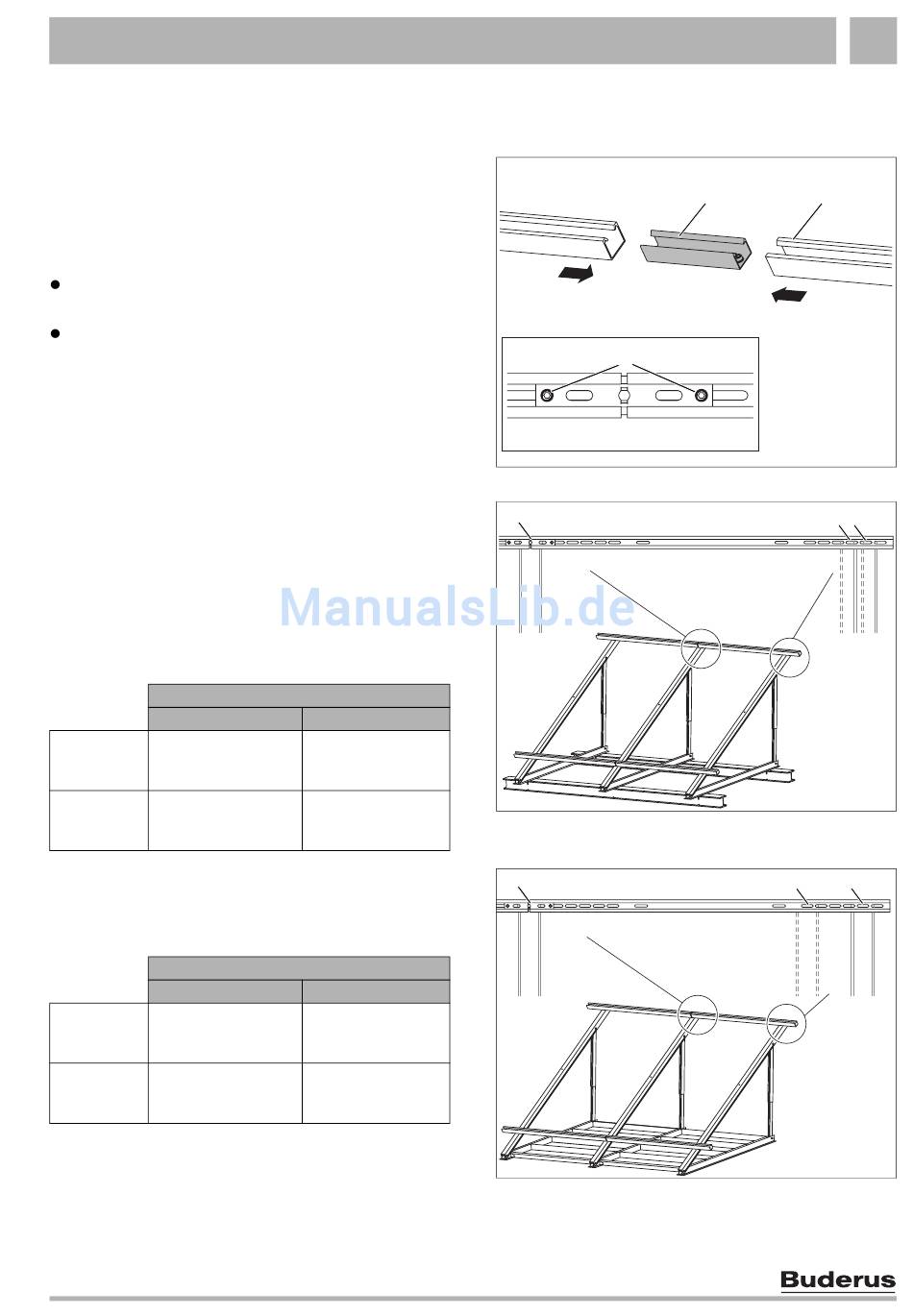

Abb. 31 Profilschienen verbinden
1
Abb. 32 Ausrichten der Profilschienen bei bauseitiger
Fußverankerung
1
Abb. 33 Ausrichten der Profilschienen bei
Beschwerungswannen
5
1
2
63043965.33-1.SD
63043965.33-1.SD
2 3
63043970.43-1.SD
63043970.43-1.SD
3
2
63043970.45-1.SD
63043970.45-1.SD
25
