Kollektoren montieren
Kollektor (Abb. 47, Pos. 1) vorsichtig an den einseiti-
gen Kollektorspanner schieben und waagerecht aus-
richten.
Einseitigen Kollektorspanner mit dem Schlüssel
SW5 verschrauben (Abb. 47, Pos. 2).
ANWENDERHINWEIS
Durch das Anziehen der Schraube bricht
die Kunststoffführung an den Sollbruch-
stellen weg.
Der Niederhalter (Abb. 47, Pos. 2) des Kollektorspan-
ners greift jetzt in der unteren Kollektorkante.
Doppelseitigen Kollektorspanner einlegen
Doppelseitigen Kollektorspanner mit der Mutter vor-
an so in die Öffnung der Profilschiene und des Steck-
verbinders legen, dass der Kunststoff-Distanzbock
(Abb. 48, Pos. 1) die Profilschiene umgreift.
Doppelseitigen Kollektorspanner bis an den Kollek-
torrahmen schieben.
ANWENDERHINWEIS
Ziehen Sie die Schraube erst dann an,
wenn der zweite Kollektor bis an den dop-
pelseitigen Kollektorspanner geschoben
ist.
Zweiten Kollektor auflegen
Zweiten Kollektor mit den vormontierten Solarschläu-
chen (Abb. 49, Pos. 1) auf die Profilschienen legen
und in die Abrutschsicherungen gleiten lassen.
Die zweite Federbandschelle (Abb. 49, Pos. 3) auf
den Solarschlauch schieben.
Den Kollektor so an den ersten Kollektor (Abb. 49,
Pos. 2) schieben, dass die vormontierten Solar-
schläuche auf die linken Anschlüsse des ersten Kol-
lektors geschoben werden.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006

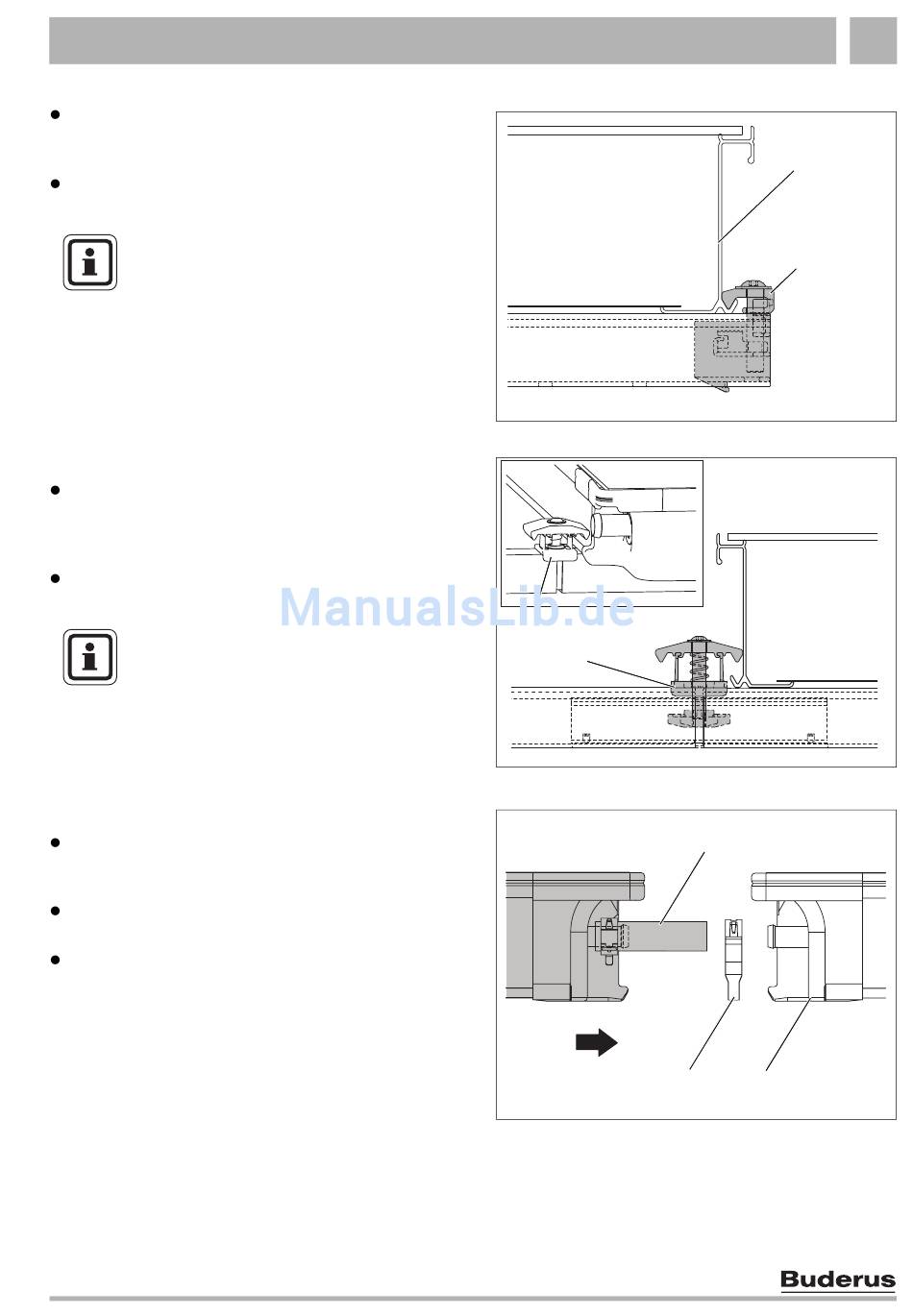

Abb. 47 Verschraubter einseitiger Kollektorspanner
