Buderus Logasol SKN 4.0 Installations- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Buderus Anleitungen
  4. Sonnenkollektoren
  5. Logasol SKN 4.0
  6. Installations- und wartungsanleitung

Buderus Logasol SKN 4.0 Installations- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für Logasol SKN 4.0:
Inhaltsverzeichnis

Werbung

Quicklinks

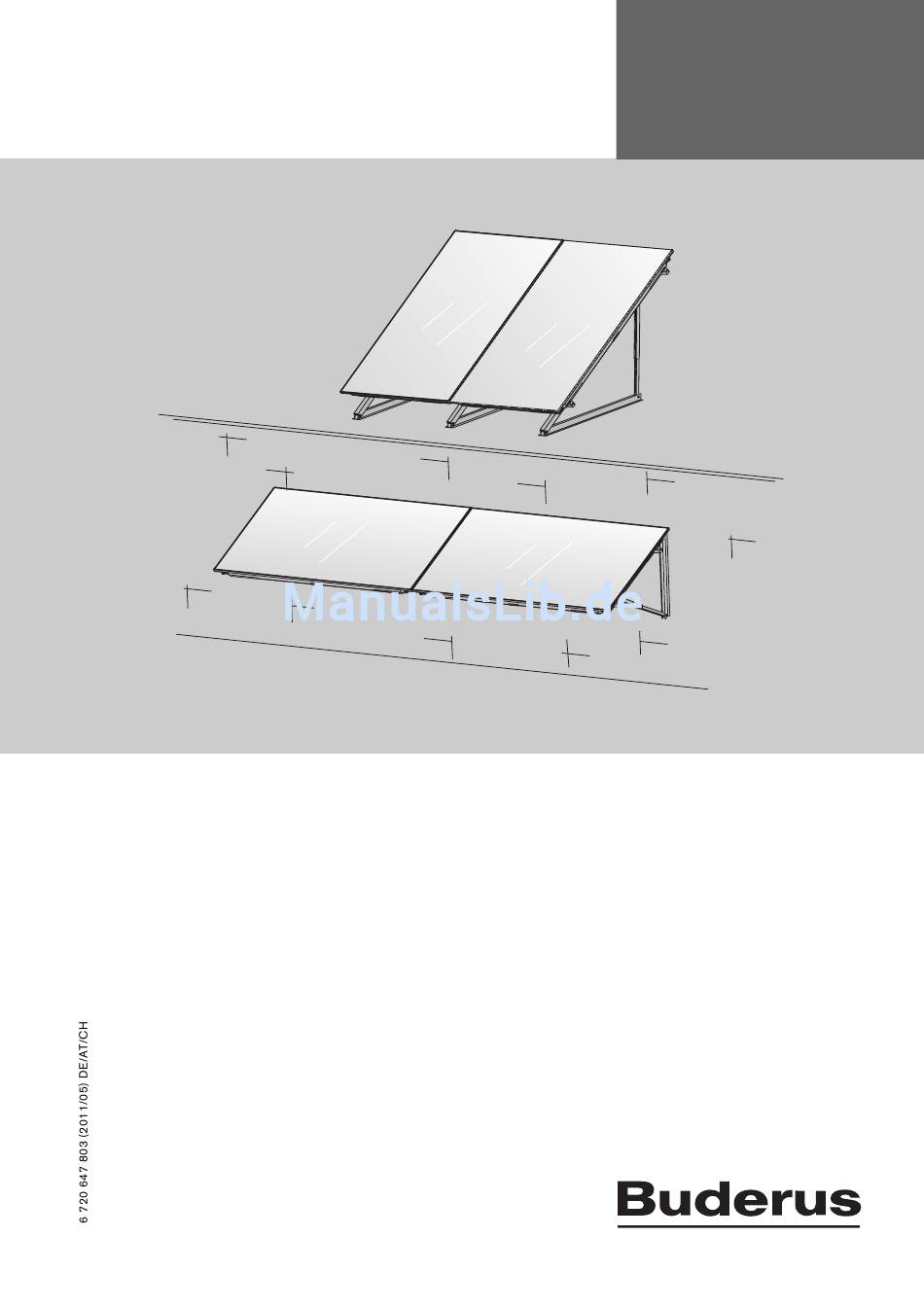

Installations- und
Wartungsanleitung
Logasol SKN 4.0
Flachdach- und Fassadenmontage

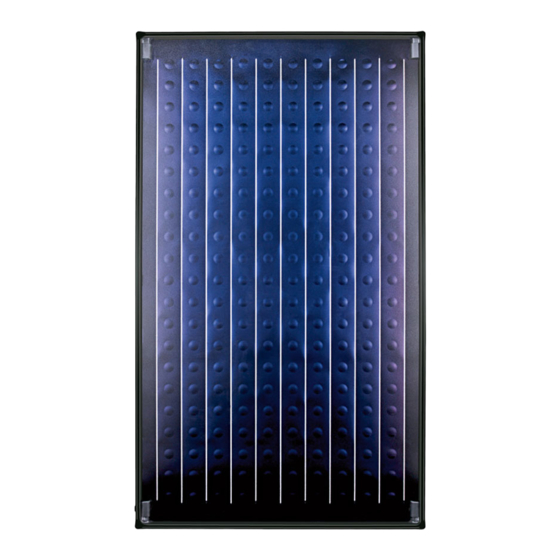

Flachkollektor
6720647803-00.1T
Für das Fachhandwerk
Vor Montage und Wartung
sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logasol SKN 4.0

Inhaltszusammenfassung für Buderus Logasol SKN 4.0

  • Seite 1 Installations- und Flachkollektor Wartungsanleitung 6720647803-00.1T Logasol SKN 4.0 Für das Fachhandwerk Vor Montage und Wartung Flachdach- und Fassadenmontage sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    Montage der Kollektoren ....31 Kollektormontage am Boden vorbereiten ......32 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    B Betreiber darauf hinweisen, dass er keine Änderungen oder Instandsetzungen vornehmen darf. B Diese Installations- und Wartungsanleitung dem Betreiber übergeben. Darauf hinweisen, dass die Anlei- tung aufbewahrt und an nachfolgende Besitzer/Benut- zer weitergeben werden muss. Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 4: Angaben Zum Produkt

    6720640298-31.1ST Bild 1 Kollektortyp senkrecht in geschnittener Darstellung Tauchhülse für Kollektorfühler Kollektoranschluss, Vorlauf Glasabdeckung Absorber Dämmung Rohrharfe Montagetasche im Gehäuse Kollektoranschluss, Rücklauf Kollektortyp waagerecht, Prinzipdarstellung Kollektortyp senkrecht, Prinzipdarstellung Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Das Ansammeln von Schneemengen oberhalb des Kol- lektors bzw. auf dem Kollektor verhindern: B Schneefanggitter oberhalb des Kollektors montieren einhalten. B Schneemengen regelmäßig räumen. Zur Vermeidung von Schneelasten siehe auch: Höhen- sprünge von Dächern Seite 13. Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 6: Komponenten Und Technische Dokumente

    • Inbetriebnahme der Gesamtanlage • Wartung der Solarstation und Gesamtanlage • Hinweise zu Störungen der Gesamtanlage Solarspeicher • Aufstellung und Montage des Speichers • Inbetriebnahme des Speichers • Wartung des Speichers Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 7: Typschild

    Aperturfläche (licht- apertur mbar durchlässige Fläche) area Absorberfläche absorber volume Kollektorinhalt fluid Tab. 3 Typschildangaben 6720640298-66.1ST Bild 4 Druckverluste der Kollektoren Druckverlustkurve für Typ senkrecht Druckverlustkurve für Typ waagerecht Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 8: Lieferumfang

    Tab. 5 Tab. 6 1) bei Kollektortyp waagerecht: 2 x Kollektorstützen Je nach Montagesituation sind zusätzliche Kollektorstützen und zusätzliche Profilschie- nen erforderlich. Auf diese wird in den folgen- den Kapiteln hingewiesen. Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 9: Anschluss-Set

    Stopfen für Tauchhülse (Kollektor- je 2 Federbandschellen und 1 Solarschlauch) fühler) Tab. 7 Pos. 1 Federbandschelle Pos. 2 Solarschlauch 145 mm mit Stopfen Pos. 10 Transportecke mit Verbindungs-Set Tab. 8 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 10: Vorschriften

    – DIN EN 62305 Teil 3 / VDE 0185-305-3: Blitz- schutz, Schutz von baulichen Anlagen und Perso- 1) VOB: Verdingungsordnung für Bauleistungen, Teil C: Allgemeine technische Vertragsbedingungen für Bauleistungen (ADV) Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 11: Transport

    Fehlanwendung! schlauches entfernen. B Die Kollektoranschlüsse nicht als Trans- porthilfe nutzen. B Zum Tragen des Kollektors mit den Hän- den in Griffmulde oder Kollektorkante des Kollektors greifen. 6720640298-45.1ST Bild 9 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 12: Vor Der Montage

    – Höhensprünge vermeiden ( Bild 13). – Hydraulischen Anschluss an die Rohrleitung beach- ten ( Kapitel 9). – Platzbedarf auf dem Dach berücksichtigen Kapitel 5.4). 6720640298-61.1ST Bild 12 6720647803-44.1T Bild 10 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 13 – Schneefanggitter am höheren Dach montieren. – Zusätzliche Lasten bei der Montage berücksichti- gen. 6720647803-43.1T Bild 13 zusätzliche Last durch abrutschenden Schnee normale Schneelast α Dachneigung Höhensprung Länge der zusätzlichen Belastung Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 14: Anordnung Der Kollektoren

    Vorlauf) Anschluss von mehr als 10 Kollektoren: Parallelschaltung Solarschlauch 145 mm von zwei Reihen nach dem Tichelmann-Prinzip Solarschlauch 55 mm und Blindstopfen Rücklauf (vom Speicher) Vorlauf (zum Speicher) Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 15: Anstellwinkel Der Kollektoren

    Warmwasser + Raumheizung + 45—60° Schwimmbad Tab. 9 B Anstellwinkel-Bereich gemäß Einsatzbereich festlegen. 45° 30° 45° 60° 6720647803-06.1T Bild 18 Anstellwinkel des Kollektors (absoluter Winkel zur Hori- zontalen) Neigungswinkel der Kollektorstütze Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 16: Platzbedarf Am Dach

    B Bei mehrreihigen Feldern den Abstand X so groß wäh- len, dass keine Verschattungen auftreten ( Bild 19 und 20). 6720647803-01.1T Bild 20 Abstand und Verschattung, Fassadenmontage α Anstellwinkel Abstand zwischen den Kollektorreihen Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 17: Platzbedarf Festlegen

    0,95 m 45° 1,62 m 1,02 m 50° 1,73 m 1,09 m 55° 1,83 m 1,15 m 60° 1,92 m 1,19 m 6720647803-52.1T Tab. 13 Bild 22 Einzuhaltende Abstandsmaße, Fassade Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 18: Blitzschutz

    • Schlüssel SW24 und 37 für Verbindungs-Set (2 Reihen, Zubehör) • Material zur Rohrdämmung Für die Montage des Montage-Sets und des Anschluss-Sets ist lediglich der Schlüssel SW5 vom Anschluss-Set erforderlich. Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 19: Montage Der Kollektorstützen

    B Loch [1] in der unteren Schiene und entsprechendes 60° Loch in der oberen Schiene wählen: 30° 30° 35° 140 mm 40° 45° 50° 55° 60° 6720647803-10.1T 6720647803-09.1T Bild 23 Bild 24 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 20: Abstände Der Kollektorstützen Festlegen

    Bild 25 6.1.2 Teleskopschienen montieren 1. Teleskopschienen ineinanderstecken. 2. Teleskopschienen an gewählten Löchern mit Schraube M8 × 20 befestigen. Bei Neigungswinkel 30°: Schraube bauseitig mit Mutter sichern. 6720647803-12.1T Bild 26 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 21: Abstände Bei Fußverankerung Festlegen

    Bei waagerechter Ausrichtung der Kollektoren ist die Grundausführung für eine Schneelast von 3,8 kN/m geeignet. Es werden keine zusätzlichen Bauteile benötigt. 1200 1200 6720647803-47.1T Bild 29 Grundausführung, >3 senkrechte Kollektoren Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 22: Abstände Bei Beschwerungswannen Festlegen

    440 mm — 440 mm 440 mm 440 mm 355 mm 440 mm 440 mm 440 mm 440 mm Tab. 14 Abstände der Zusatzstützen, bei Grundausführung mit Beschwerungswannen, senkrechte Montage Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 23 328 mm — — 328 mm 164 mm — 328 mm 164 mm — 328 mm 164 mm 164 mm Tab. 15 Abstände der Zusatzstützen, bei Grundausführung mit Beschwerungswannen, waagerechte Montage Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 24 Kollektoren (Angaben in mm) Ausführung für höhere Lasten, waagerecht Bei waagerechter Ausrichtung der Kollektoren ist die Grundausführung für eine Schneelast von 3,8 kN/m geeignet. Es werden keine zusätzlichen Bauteile benötigt. Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 25: Kollektorstützen Auf Flachdach Montieren

    3,0 kN 1,10 kN/m² 151 km/h 3x M8/8.8 695 kg 450 kg 4,0 kN Tab. 16 Stabilisierung eines Kollektors 1) je Kollektorstütze 2) zusätzliche Profilschienen nur für zusätzliche Schneelast erforderlich. Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 26: Fußverankerung

    Bild 36 Kollektorstützen mit Beschwerungswannen für 2 senkrechte Kollektoren (oben) und 1 waage- rechten Kollektor (unten) 6720647803-23.1T Bild 35 Kollektorstützen auf Doppel-T-Träger, Maße in mm (Werte in Klammer: waagerechte Montage) Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 27: Seilsicherung

    B Keine Gegenstände zwischen den Kollek- torstützen lagern. B Keine Verkleidungen an den Kollektorstüt- zen anbringen. Für die Montage an einer Fassade gelten die Auslegungs- werte in Tabelle 17, Seite 28. Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 28 Anzahl der Kollektorstützen und die Abstän- der an der Fassade befestigen. Bild 33 und Tabelle 15, Seite 23. 6720647803-26.1T Bild 38 Kollektorstützen an der Fassade, 2 waagerechte Kollektoren (Werte in mm) Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 29: Montage Der Profilschienen

    M8 × 20 [1] an Kollektorstützen montieren. Schrauben noch nicht festdrehen, damit die Profilschienen noch ausgerichtet werden können. 6720647803-27.1T Bild 40 6720647803-29.1T Bild 41 Montage der Profilschienen (hier: 2 senkrechte Kollektoren) Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 30: Zusätzliche Profilschienen Montieren

    Bild 43 Abrutschsicherung montieren Die beiden inneren Langlöcher [1] zur Montage der bei- den Abrutschsicherungen nutzen. B Abrutschsicherung über die Profilschiene schieben und im Langloch einrasten lassen [2]. 6720647803-31.1T Bild 44 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 31: Montage Der Kollektoren

    B Kollektoren während des Transports und der Montage gegen Herunterfallen si- chern. B Nach Abschluss der Montage den siche- ren Sitz des Montage-Sets und der Kollek- toren kontrollieren. 6720640298-02.1ST Bild 45 Montage des Solarschlauches Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 32: Kollektormontage Am Boden Vorbereiten

    Kollektoranschlüsse stecken. B Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet, den Sicherungsring ziehen. 6720640298-34.1ST Bild 47 Verbindungs-Set am zweiten und allen weiteren Kollektoren 6720640298-33.1ST Bild 46 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 33: Kollektoren Befestigen

    Erst wenn der letzte Kollektor montiert ist, halter gegenhalten. den einseitigen Kollektorspanner links mon- tieren. B Kollektorspanner [1] in die Profilschiene schieben und in das Langloch einrasten lassen. 6720647803-34.1T Bild 49 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 34: Doppelseitigen Kollektorspanner Einlegen

    B Schraube des doppelseitigen Kollektorspanners mit Schlüssel SW5 festdrehen. 6720647803-36.1T Bild 52 6720640298-41.1ST Bild 54 Doppelseitiger Kollektorspanner montiert Kollektoren nicht ausreichend an Kollektorspanner geschoben Kollektoren korrekt montiert; Schraube kann festgedreht werden Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 35: Einseitigen Kollektorspanner Links Montieren

    B Schraube des Kollektorspanners mit Schlüssel SW5 ring ziehen). festdrehen. B Wenn die Federbandschelle direkt vor der Wulst liegt, den Sicherungsring ziehen. 6720640298-40.1ST Bild 55 B Alle weiteren Kollektoren genauso montieren. 6720647803-37.1T Bild 56 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 36: Kollektorfühler Montieren

    Vorlauf B Dichtungsschicht der Tauchhülse z. B. mit einem Schraubendreher durchstoßen und Kollektorfühler bis zum Anschlag einschieben (entspricht 165 mm). 6720640298.47-1.ST 6720640298.47-1.ST Bild 58 Position der Tauchhülse für den Kollektorfühler Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 37: Hydraulischer Anschluss

    Bild 59 Rohrleitungen am Kollektorfeld Vorlaufleitung Rücklaufleitung 6720647803-39.1T Bild 60 Rohrschelle (bauseits) Öffnung Halterung 9.1.2 Vorlaufleitung montieren B Gedämmte Vorlaufleitung bauseits mit Rohrschelle an Halterung befestigen. 9.1.3 Rücklaufleitung montieren B Rücklaufleitungen am Kollektorfeld entlangführen. Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 38: Rohrleitungen Ohne Entlüfter Anschließen

    Dichtung 17 x 24 mm (1x) Bild 62 Entlüftertopf (1x) Doppelnippel G¾ mit O-Ring (1x) Überwurfmutter Schlauchtülle (2x) Klemmscheibe Federbandschelle (2x) Winkeltülle Solarschlauch 55 mm (1x) Klemmring 18 mm Überwurfmutter für Klemmring Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 39: Anschluss-Set Für 2 Reihen Montieren (Zubehör)

    B Bauseitige Verbindung [1] zwischen den Kollektorrei- Solarschlauch 55 mm hen mit Kupferrohr herstellen. Federbandschelle Schlauchtülle Entlüftersatz Doppelnippel G¾ mit O-Ring Klemmring und Überwurfmutter (dem Anschluss-Set ent- nehmen) Rohrleitung (bauseits) 6720647803-42.1T Bild 67 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 40: 10 Abschlussarbeiten

    Entlüfter (Zubehör) durchführen, müssen Sie nach dem Entlüf- tungsvorgang den Kugelhahn schließen ( Anleitung Solarstation). Die Inbetriebnahme der Solaranlage erfolgt nach den Angaben der Installations- und Wartungsanleitung der Solarstation. Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 41: 11 Reinigung Der Kollektoren

    öffnungen [1] z. B. mit einem dünnen Nagel reinigen. Kapitel 4, Seite 11). Kollektoren entsorgen Nach Ende der Lebensdauer können die Kollektoren dem Hersteller zurückgegeben werden. Die Wertstoffe wer- den dann dem umweltverträglichsten Recyclingverfahren zugeführt. 6720640298-60.1ST Bild 68 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 42: 13 Wartung/Inspektion

    Sichtprüfung der Rohrleitungsdämmung durchgeführt? Sichtprüfung der Glasscheiben. Reinigung bei starker Ver- schmutzung. Bemerkungen Das Kollektorfeld wurde gemäß dieser Anleitung gewartet. Datum, Datum, Datum, Stempel, Stempel, Stempel, Unterschrift Unterschrift Unterschrift Tab. 22 Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 43 Notizen Logasol SKN 4.0 Flachdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.
