5 Flachdach- und Fassadenständer montieren
Die vormontierten Profilschienen (Abb. 34, Pos. 2)
mit Schrauben M8x20 (Abb. 34, Pos. 1) nur leicht
anziehen, damit die Profilschienen noch ausgerichtet
werden können.
Obere und untere Profilschiene seitlich in einer
Flucht ausrichten.
Schrauben anziehen.
5.5.3 Zusätzliche Profilschienen montieren
(Zubehör)
Wird das Kollektorfeld höheren Lasten (über 20 m Ge-
bäude- bzw. Montagehöhe und/oder über 2,0 kN/m²
Schneelast) ausgesetzt, müssen Zusatzschienen mon-
tiert werden.
Zusätzliche Profilschienen wie im Kapitel 5.5.2 „Pro-
filschienen montieren" beschrieben, im mittleren
Loch des Profils befestigen (Abb. 35, Pos. 1).
Profilschienen seitlich in einer Flucht ausrichten.
Schrauben anziehen.

5.5.4 Abrutschsicherungen montieren

Um die Kollektoren vor Abrutschen zu schützen, müs-
sen Sie für jeden Kollektor 2 Abrutschsicherungen an
den unteren Profilschienen befestigen.
Abrutschsicherungen (Abb. 36, Pos. 3) jeweils in
den innen liegenden Langlöchern (Abb. 36, Pos. 1)
von außen soweit über die Profilschienen schieben,
bis sie einrasten (Abb. 36, Pos. 2).
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
26
63043970.21-1.SD 63043970.21-1.SD

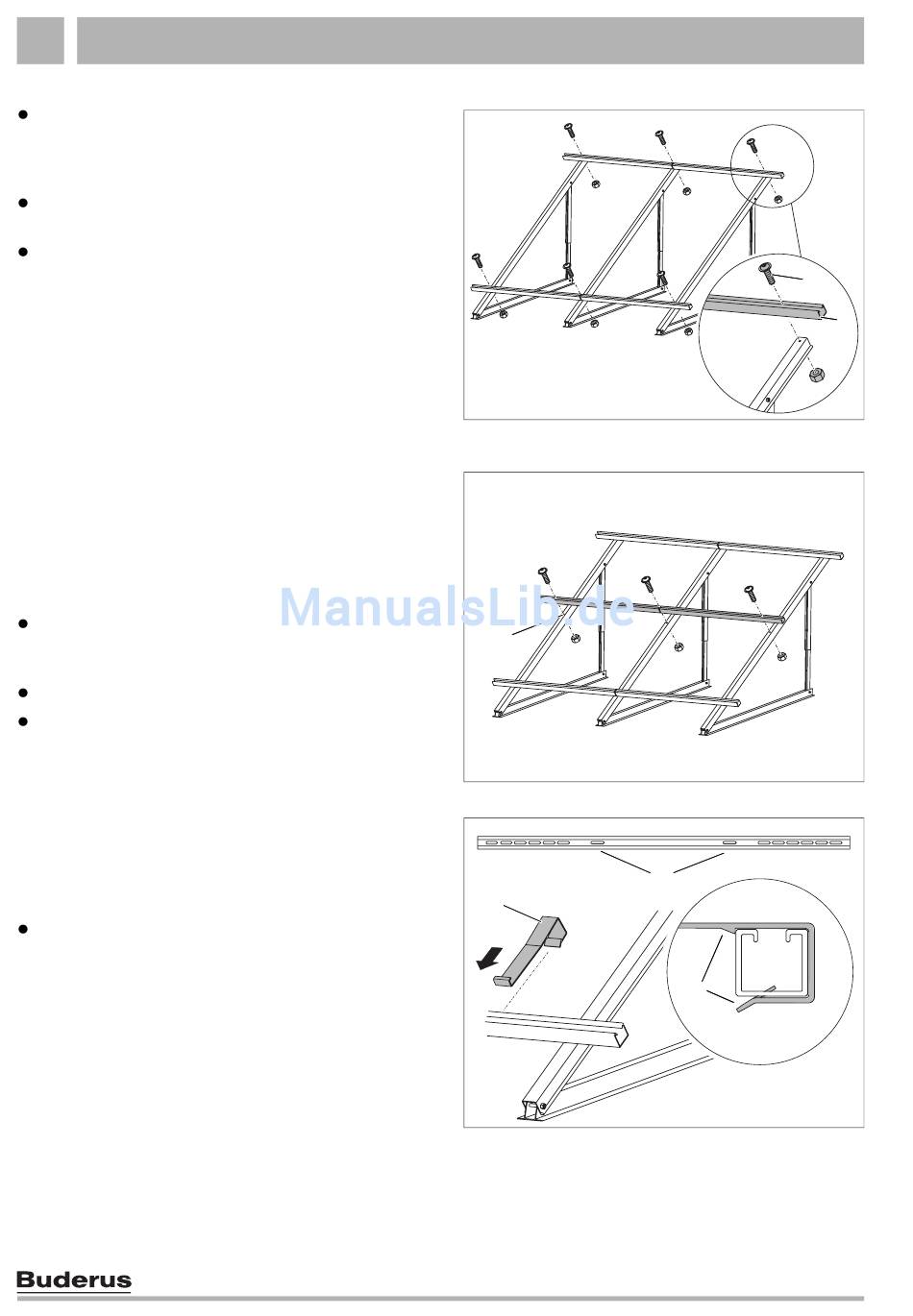

Abb. 34 Profilschienen montieren (hier: für 2 senkrechte
Kollektoren)
1
Abb. 35 Zusätzliche Profilschiene montieren
3
Abb. 36 Abrutschsicherung einhängen
Pos. 1: Befestigungslöcher für die Abrutschsicherungen
Pos. 2: Einrasten der Abrutschsicherung
Pos. 3: Abrutschsicherung
