Vor der Montage
4.5
Technische Unterlagen
Die Solaranlage besteht aus verschiedenen Komponen-
ten (Abb. 7), die für die Montage, Bedienung und War-
tung notwendige Unterlagen enthalten. Gegebenenfalls
haben Zubehörteile eine separate Unterlage.
Kollektor: Montageanleitung für die Flach-
Pos. 1:
dachmontage liegt dem Anschlusssatz bei
Komplettstation: Montageanleitung liegt der
Pos. 2:
Komplettstation bei
Speicher: Montageanleitung liegt dem Spei-
Pos. 3:
cher bei
4.6
Anstellwinkel der Kollektoren festlegen
Der zu wählende Anstellwinkel der Kollektoren ist ab-
hängig von dem gewünschten Einsatzbereich. Er kann
mit den Teleskopschienen eingestellt werden (Abb. 8).
4.6.1 Einsatzbereich bestimmen
Die unterschiedlichen Einsatzbereiche von Solaranla-
gen haben Anstellwinkel-Bereiche, die je nach Jahres-
zeit einen optimalen Solarertrag gewährleisten.
Einsatzbereich
Warmwasser
Warmwasser + Raumheizung
Warmwasser + Schwimmbad
Warmwasser + Raumheizung +
Schwimmbad
Tab. 3
Einsatzbereiche, Anstellwinkel-Bereich
Änderungen aufgrund technischer Verbesserungen vorbehalten!

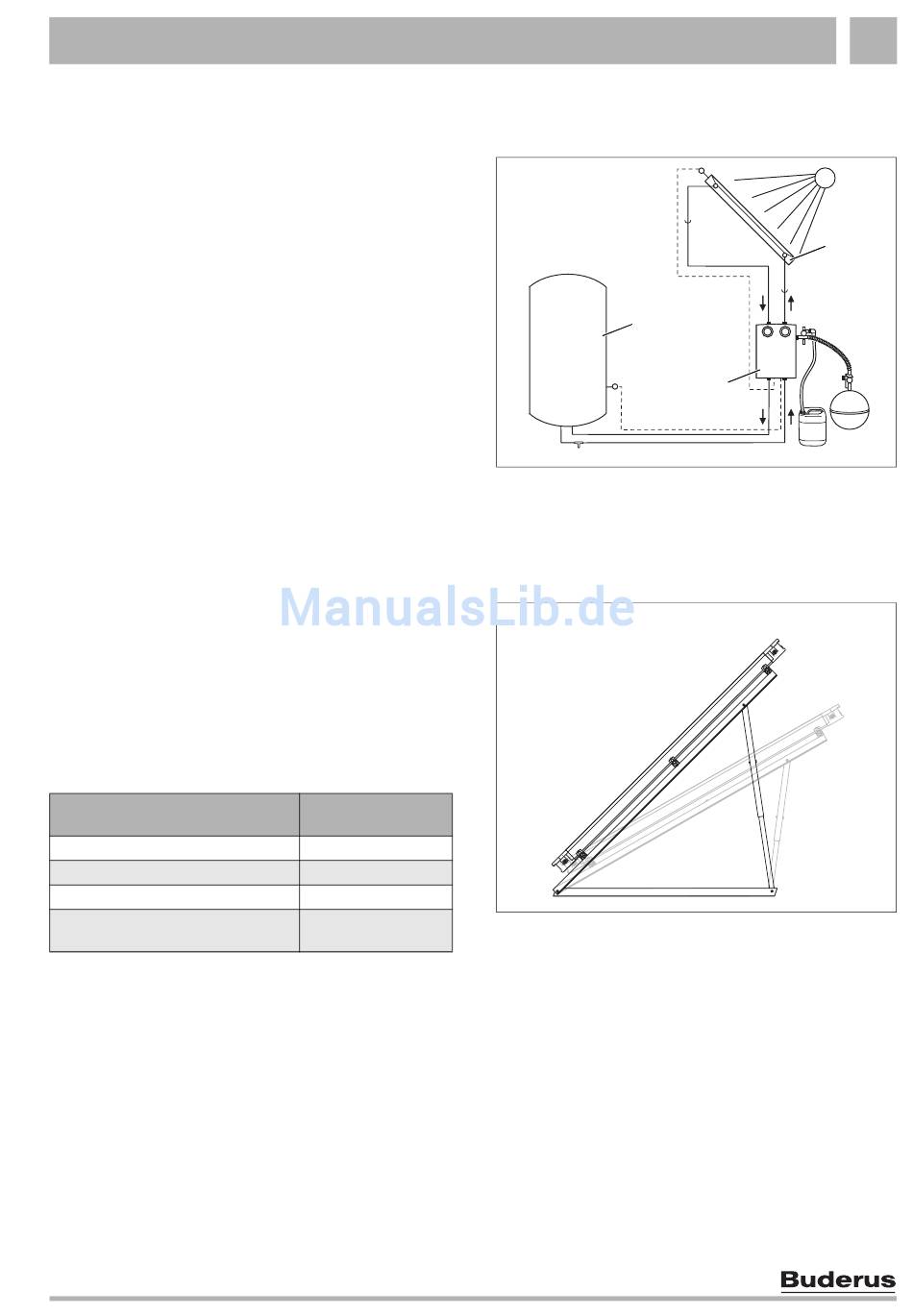

Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
Abb. 7
Anstellwinkel-
Bereich
30 – 45°
45 – 60°
30 – 45°
Abb. 8
45 – 60°
3
2
Solaranlagenkomponenten und Technische
Unterlagen
Anstellwinkel des Kollektors auf einem Flachdach
4
1
63043965.07-1.SD
63043965.07-1.SD
63043970.06-1.SD
63043970.06-1.SD
11
