Kollektorfühler anschließen
7 Kollektorfühler anschließen
ANWENDERHINWEIS
Der Kollektorfühler liegt der Komplettsta-
tion bzw. der Regelung bei.
Beachten Sie den Einbauort bei ein- bzw.
zweireihigen Kollektorsystemen
(Abb. 53).
ANLAGENSCHADEN
durch defektes Fühlerkabel.
VORSICHT! Schützen Sie ggf. das Kabel vor mög-
lichen Schäden (z.B. Marderfraß).
Einbauort
Der Kollektorfühler muss im Kollektor mit der ange-
schlossenen Vorlaufleitung (Abb. 53, Pos. 2) montiert
werden.
– Einbauort (Abb. 53, Pos. A) bei einreihigen Kollek-
torsystemen.
– Einbauort (Abb. 53, Pos. B) bei zweireihigen Kollek-
torsystemen.
Kollektorfühler montieren
Für die einwandfreie Funktionstüchtigkeit der Solaranla-
ge ist es notwendig, dass der Kollektorfühler (Abb. 54,
Pos. 1) bis zum Anschlag (entspricht ca. 250 mm) in das
Fühlerleitrohr eingeschoben wird.
Mit dem Kollektorfühler oder Schraubendreher die
Dichtungsschicht der Fühlerdurchführung (Abb. 54,
Pos. 3) durchstoßen.
Klemmverschraubung (Abb. 54, Pos. 2) in Fühler-
durchführung eindrehen.
Kollektorfühler ca. 250 mm in das Fühlerleitrohr ein-
schieben (bis zum Anschlag).
Klemmverschraubung (Abb. 54, Pos. 2) festziehen,
ggf. gegenhalten.
ANWENDERHINWEIS
Haben Sie die Fühlerdurchführung
(Abb. 54, Pos. 3) eines falschen Kollek-
tors durchstoßen, ist diese mit dem Stop-
fen aus dem Anschluss-Satz
abzudichten. Zuvor müssen Sie jedoch
mit Hilfe der Kabelverschraubung
(Abb. 54, Pos. 2) die in der Fühlerdurch-
führung befindliche Mutter entfernen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
A
1 2

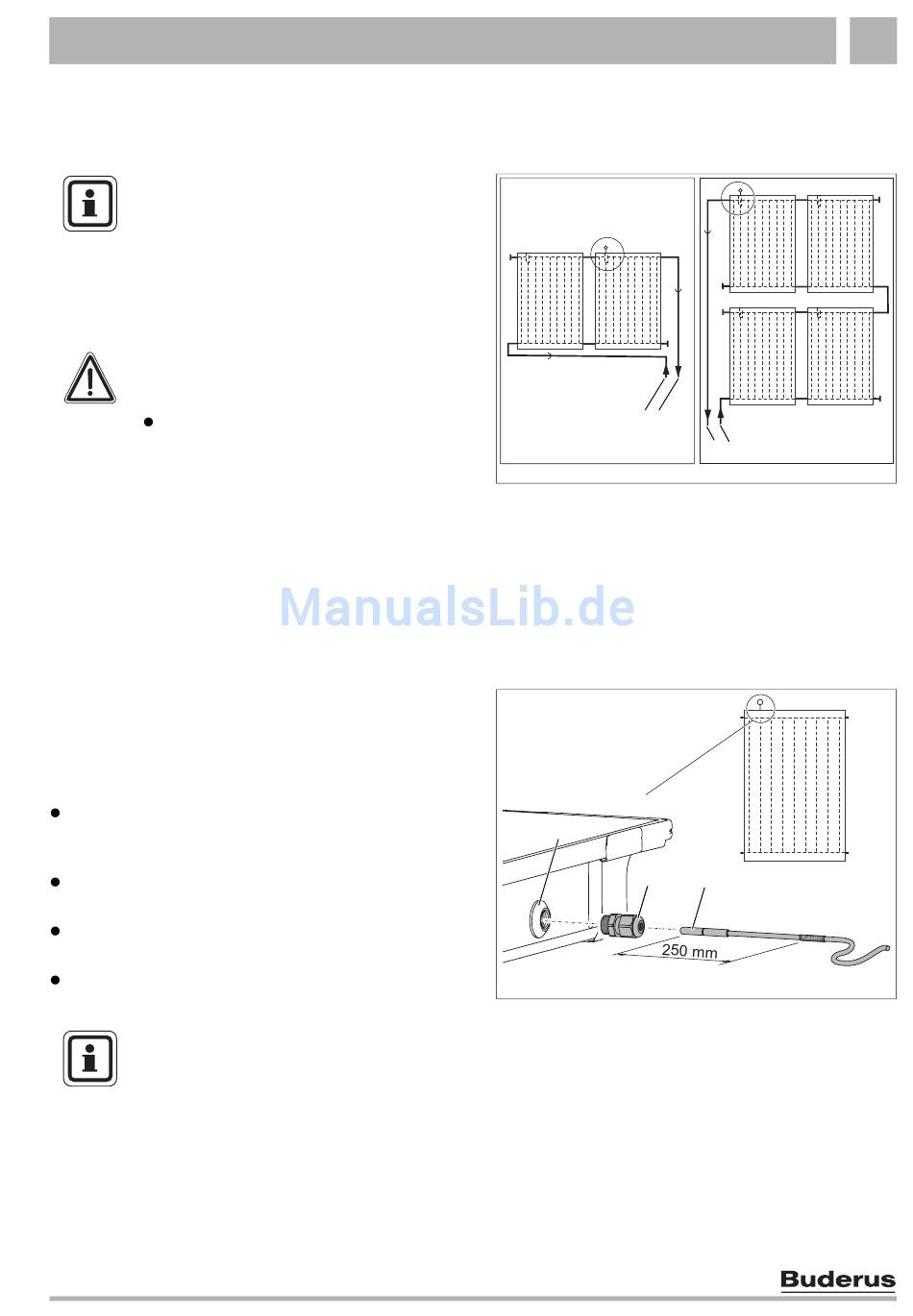

Abb. 53 Einbauort Kollektorfühler (schematische Darstellung)
Pos. 1: Rücklaufleitung
Pos. 2: Vorlaufleitung
3
2
Abb. 54 Kollektorfühler in den Kollektor schieben
Pos. 1: Kollektorfühler
Pos. 2: Klemmverschraubung
Pos. 3: Fühlerdurchführung
7
B
2 1
