8 Sammelleitungen anschließen
8 Sammelleitungen anschließen
Informationen zum Verlegen der Sammelleitungen ent-
nehmen Sie der Montageanleitung Komplettstation.
ANLAGENSCHADEN
durch Undichtigkeiten am Kollektoran-
schluss auf Grund thermischer Bewegun-
VORSICHT!
gen.
Führen Sie die bauseitige Vorlauflei-
tung (Abb. 55, Pos. 1) am Kollektor
entlang und nicht senkrecht nach un-
ten.
8.1 Halterung für Vorlaufleitung montieren
Sie können mit der Halterung die gedämmte Vorlauflei-
tung am Kollektor befestigen.
ANWENDERHINWEIS
Wir empfehlen handelsübliche Rohrschel-
len (Abb. 56, Pos. 1) zur Befestigung der
Sammelleitung an dem Gewinde M8 der
Halterung (Abb. 56, Pos. 2).
Wählen Sie den Durchmesser der Rohr-
schelle nach dem Außendurchmesser der
Vorlaufleitung inkl. Dämmung.
Halterung (Abb. 56, Pos. 3) auf Kollektorrahmen ste-
cken und mit Schlüssel SW5 Schraube anziehen.
Gedämmte Sammelleitung bauseits an Halterung
befestigen.
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
34
1

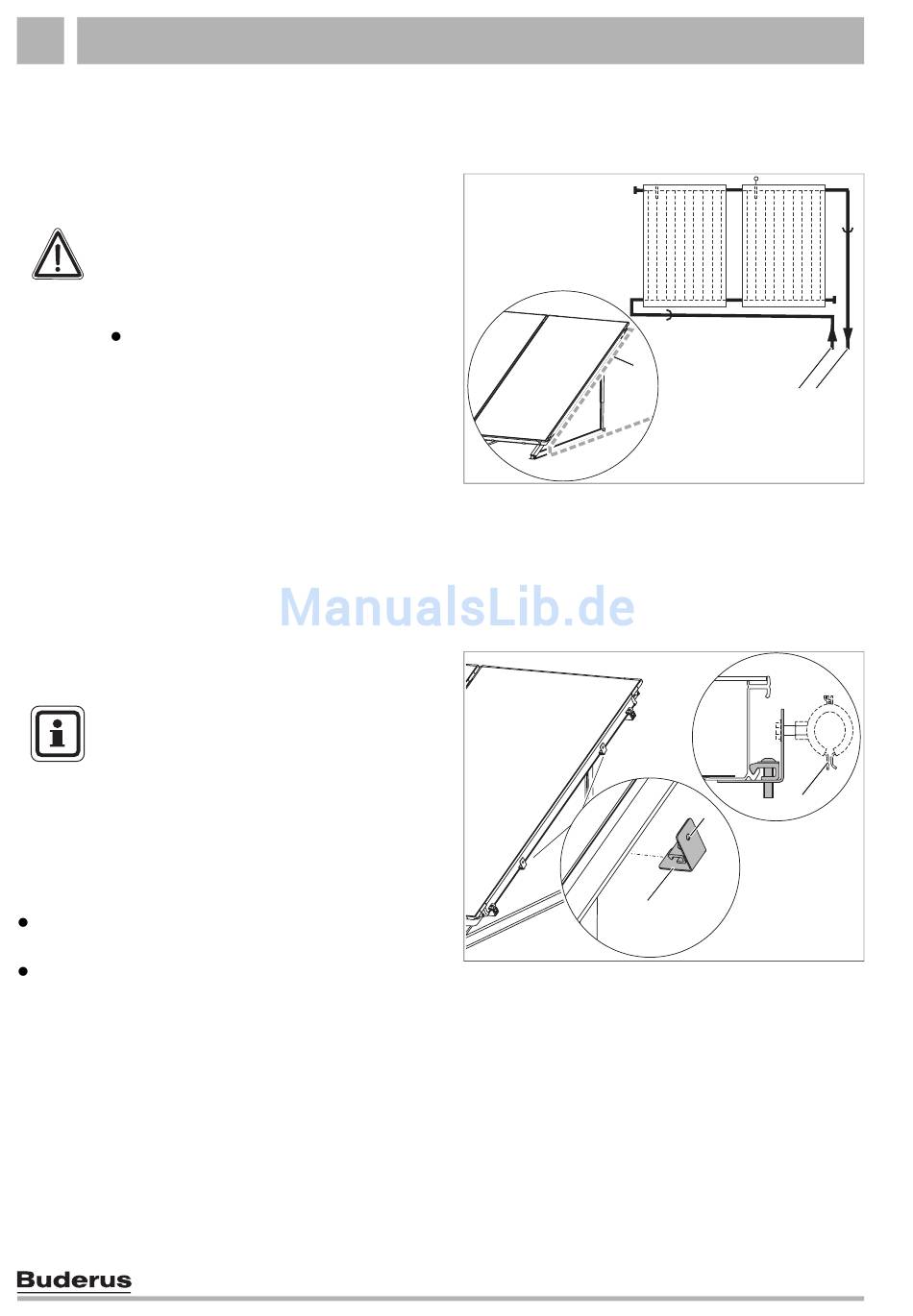

Abb. 55 Sammelleitungen an das Kollektorfeld führen
Pos. 1: Vorlaufleitung
Pos. 2: Rücklaufleitung
Abb. 56 Halterung am Kollektorrahmen befestigen
Pos. 1: Rohrschelle (bauseits)
Pos. 2: Gewinde M8
Pos. 3: Halterung
Änderungen aufgrund technischer Verbesserungen vorbehalten!
