Vor der Montage
4.2.2 Hydraulische Verbindung
Für den hydraulischen Anschluss benötigen Sie einen
Anschlusssatz und einen Verbindungssatz zwischen
den Kollektoren.

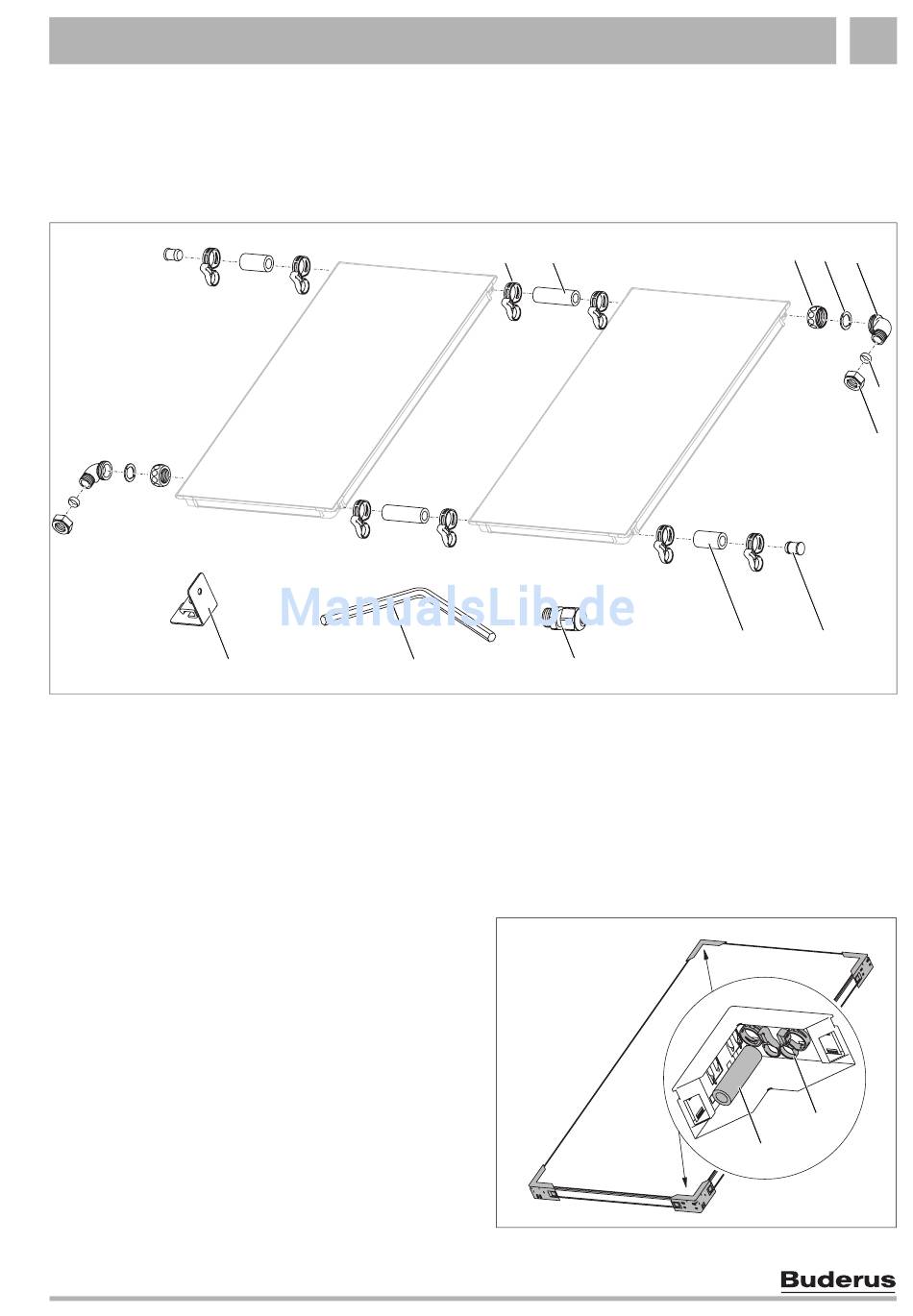

Abb. 4
Anschlusssatz und Verbindungssatz (Darstellung mit 2 senkrechten Kollektoren)
Anschlusssatz, je Kollektorfeld (Abb. 4)
Pos. 1:
Federbandschelle (1 als Ersatz)
Pos. 3:
Mutter G1
Pos. 4:
Klemmscheibe
Pos. 5:
Winkel
Pos. 6:
Klemmring 18 mm
Pos. 7:
Überwurfmutter ¾
Verbindungssatz zwischen den Kollektoren, je
Kollektor (in zwei Transportecken, Abb. 5)
Pos. 1:
Federbandschelle
Pos. 2:
Solarschlauch 95 mm lang
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
12
1
2
11
10
×
5
Pos. 8:
Blindstopfen
×
2
Pos. 9:
Solarschlauch 55 mm
×
2
Pos. 10: Klemmverschraubung für Kollektorfühler
×
2
Pos. 11: Schlüssel SW 5
×
2
Pos. 12: Halterung für Vorlaufleitung
×
2
×
4
×
2
Abb. 5
Zwei Transportecken mit einem Verbindungssatz
4
3
4
5
6
7
8
9
63043970.04-1.SD
63043970.04-1.SD
×
2
×
2
×
1
×
1
×
2
1
2
63043965.05-1.SD
63043965.05-1.SD
9
