4 Vor der Montage
4.6.2 Geneigte Dächer
Bei schwach nach Süden geneigten Dächern subtrahie-
ren sich die Winkel der Dachneigungen von den Anstell-
winkeln. Bei schwach nach Norden geneigten Dächern
addieren sich die Winkel der Dachneigungen mit den
Anstellwinkeln (Abb. 9).
LEBENSGEFAHR
Wenn die Gefahr besteht, dass sich hinter
den Kollektoren (firstseitig) größere
WARNUNG!
Schneemengen sammeln können, muss
dieses durch das bauseitige Anbringen
von entsprechenden Auffanggittern ver-
hindert werden.
ANLAGENSCHADEN
durch stark auftretende Winde. Auf ge-
neigten Flachdächern müssen die Flach-
VORSICHT!
dachständer bauseitig befestigt werden.
Lassen Sie die Montage auf geneigten
Flachdächern von einem Dachdecker
durchführen.
4.6.3 Fassaden
Die waagerechten Kollektorstützen können sowohl als
Flachdach- als auch als Fassadenständer verwendet
werden.
LEBENSGEFAHR
durch herabstürzende Kollektoren auf
Grund falscher Verwendung.
WARNUNG!
Der Anstellwinkel des Kollektors
(Abb. 10, Pos. 1) zur Horizontalen
muss zwischen 45° und 60° liegen
(bzw. der Neigungswinkel Abb. 10,
Pos. 2, des Kollektors muss zwischen
30° und 45° liegen).
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
12
45°
30°
15°

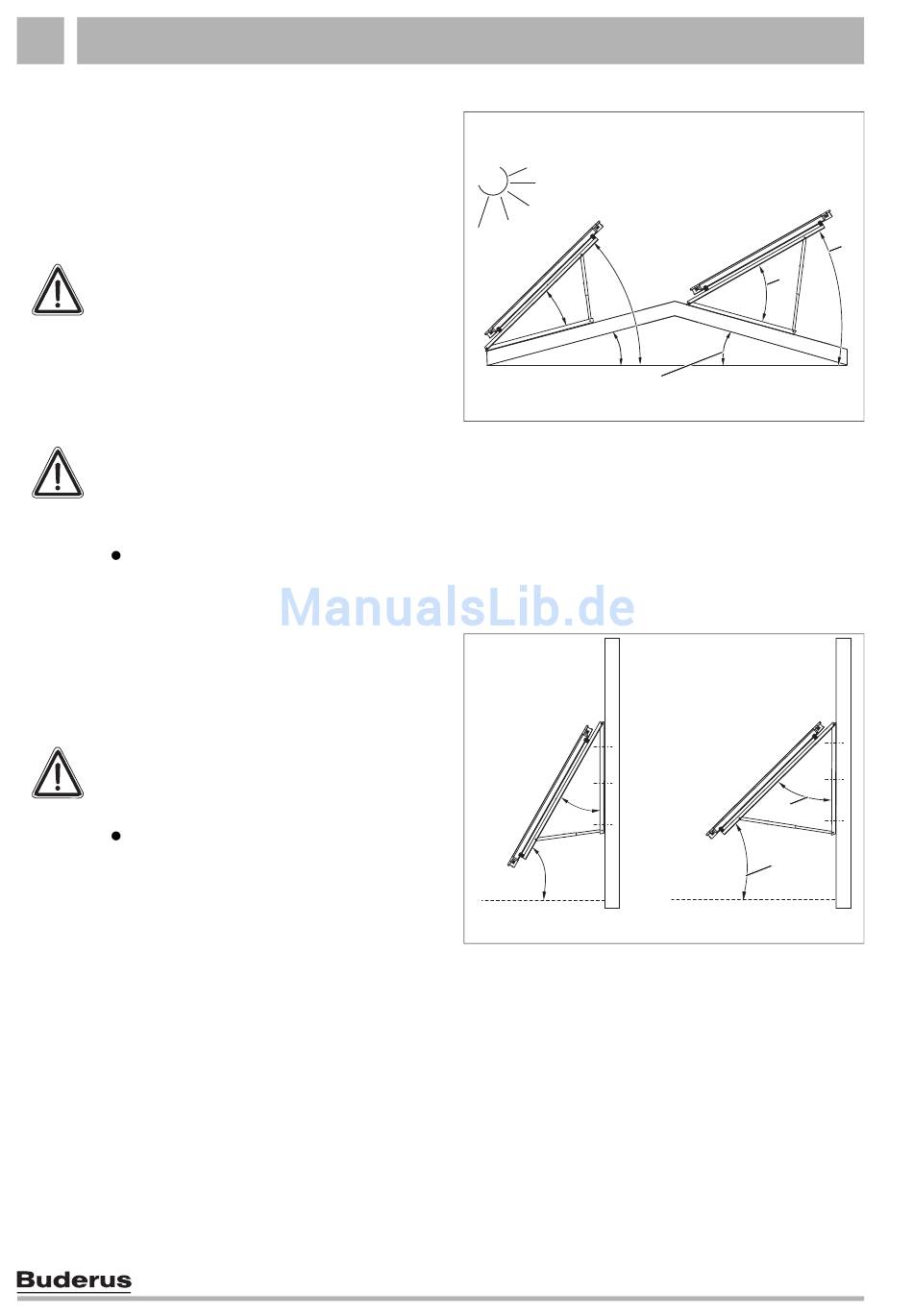

Abb. 9 Anstellwinkel des Kollektors auf einem Flachdach
Pos. 1: Anstellwinkel (absoluter Winkel zur Horizontalen)
Pos. 2: Neigungswinkel Kollektor
Pos. 3: Dachneigung
30°
60°
Abb. 10 Anstellwinkel des Kollektors an einer Fassade
Pos. 1: Anstellwinkel (absoluter Winkel zur Horizontalen)
Pos. 2: Neigungswinkel Kollektor
Änderungen aufgrund technischer Verbesserungen vorbehalten!
2
45°
30°
15°
3
