6 Kollektoren montieren
6.1

Kollektormontage vorbereiten

Vor Beginn der eigentlichen Montage auf dem Flach-
dach oder an der Fassade können Sie die kurzen Solar-
schläuche und die Blindstopfen am Boden
vormontieren, um Ihnen die Arbeit auf dem Dach zu er-
leichtern.
Um die Solarschläuche zu sichern, müssen die Feder-
bandschellen mit dem Sicherungsring montiert werden.
ANLAGENSCHADEN
durch Undichtigkeiten an den Solar-
schläuchen.
VORSICHT!
Die korrekte Position der Federban-
schelle (Abb. 39, Pos. 2) ist unbedingt
vor dem Abziehen des Sicherungsrin-
ges (Abb. 39, Pos. 1) zu gewährleis-
ten. Ein nachträgliches Lösen mit
Zangen kann die Spannkraft beein-
trächtigen.
VERLETZUNGSGEFAHR
Der Sicherungsring darf nur gezogen
werden, wenn sich die Federbandschelle
VORSICHT!
über dem Solarschlauch befindet.
6.1.1 Hydraulischer Anschluss nach „Tichelmann"
Das Kollektorfeld muss nach dem Tichelmann-Prinzip
verrohrt werden. Dadurch wird erreicht, dass jedem der
Kollektoren der gleiche Volumenstrom zugeführt wird
(Abb. 40).
ANWENDERHINWEIS
Die Vorlaufleitung kann rechts (Abb. 40)
oder links oben (Abb. 41) ausgeführt wer-
den. In dieser Anleitung wurde die Vor-
laufleitung auf der rechten Seite
dargestellt.
Die Kollektoren müssen so montiert werden, dass die
Fühlerdurchführungen für die Aufnahme des Kollektor-
fühlers (Abb. 41, Pos. 1) oben liegen.
ANWENDERHINWEIS
Wenn Sie die Solaranlage mit einem au-
tomatischen Entlüfter (Zubehör) im
höchsten Punkt der Anlage entlüften wol-
len, dann müssen Sie die Vorlaufleitung
mit Steigung zum Entlüfter und die Rück-
laufleitung mit Steigung zum Kollektorfeld
verlegen.
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
28
1

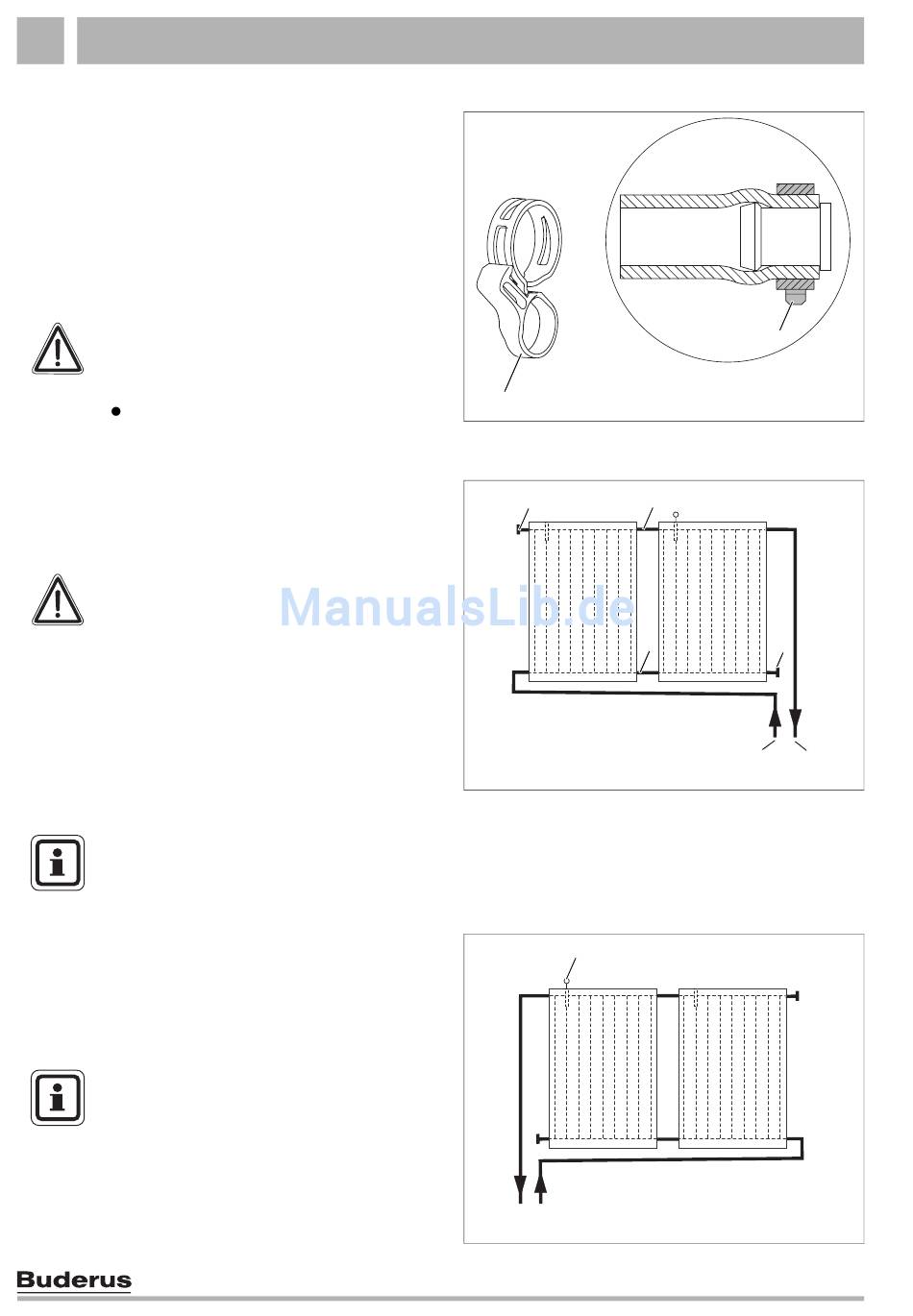

Abb. 39 Federbandschelle mit Sicherungsring und im
montiertem Zustand am vormontierten Blindstopfen
2
Abb. 40 Hydraulischer Anschluss - Vorlaufleitung rechts
Pos. 1: Solarschlauch 95 mm
Pos. 2: Solarschlauch 55 mm und Blindstopfen
Pos. 3: Vorlaufleitung
Pos. 4: Rücklaufleitung
1
Abb. 41 Hydraulischer Anschluss - Vorlaufleitung links
Änderungen aufgrund technischer Verbesserungen vorbehalten!
