Montage der Dachanbindung

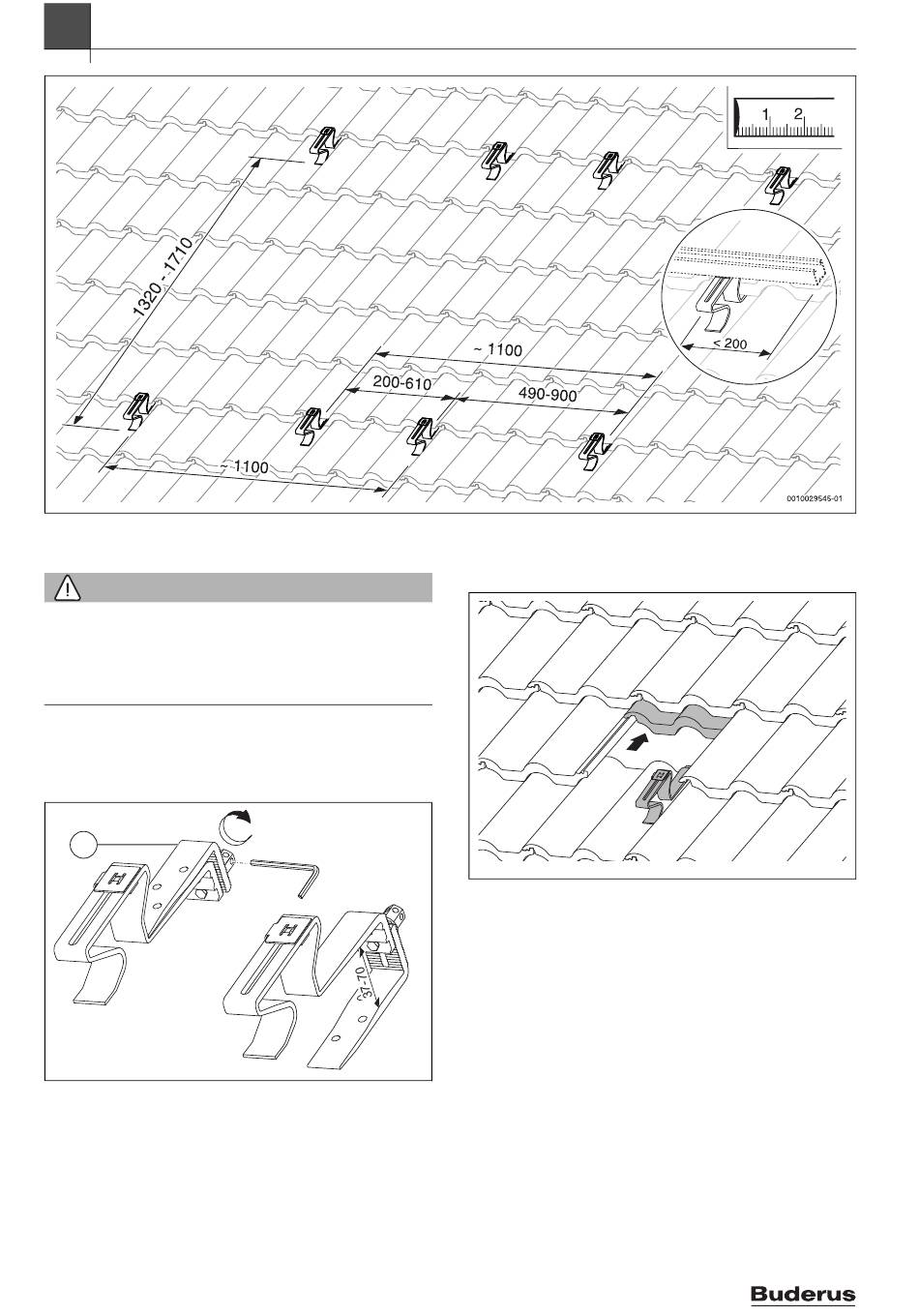

Bild 12 Dachhaken für zwei Kollektoren (Maße in mm)
7.2
Dachhaken bei Dachziegeln montieren
WARNUNG:
Anlagenschaden durch nachträgliches Lösen der langen Mutter am
Dachhaken!
Beim Festdrehen der Mutter wird eine Sicherung aktiviert.
▶ Wenn die lange Mutter mehr als einmal gelöst wird, bauseitige
Schraubensicherung vornehmen (z. B. geeigneten Klebstoff).
▶ Um das Dachhaken-Unterteil [1] zu drehen oder umzusetzen, Mutter
mit Innensechskantschlüssel 5 mm lösen.
▶ Wenn die Dachziegel- und Dachlattenstärke zusammen 70 mm über-
steigt, Dachhaken als Sparrenanker verwenden.
1
6720640298-07.1ST
Bild 13 Dachhaken-Unterteil drehen, Maße in mm
10
Dachhaken an Dachlatte einhängen
▶ Im Bereich der Dachhaken-Positionen Dachziegel hochschieben.
Bild 14 Eingehängter Dachhaken
