5 Flachdach- und Fassadenständer montieren
ANWENDERHINWEIS
Die waagerechte Montage kann aus-
schließlich mit der Zusatzstütze (Zube-
hör) durchgeführt werden.
Bei der waagerechten Montage müssen für jeden Kol-
lektor 3 Kollektorstützen montiert werden (Abb. 24).
5.2.2 Ausführung für maximale Lasten (Zubehör,
Abb. 25)
Für höhere Lasten sind zusätzlich zur Beschwerung
Seilsicherungen (Seite 22) und Zusatzschienen
(Seite 26) notwendig. Diese Ausführung kann für folgen-
de Lasten eingestzt werden:
– max. 100 m Gebäudehöhe (Montagehöhe)
– max. 3,8 kN/m² Schneelast
ANWENDERHINWEIS
Die Abstände der waagerechten Kollek-
torstützen für max. Lasten entnehmen Sie
der Abb. 24.
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
20
980 980

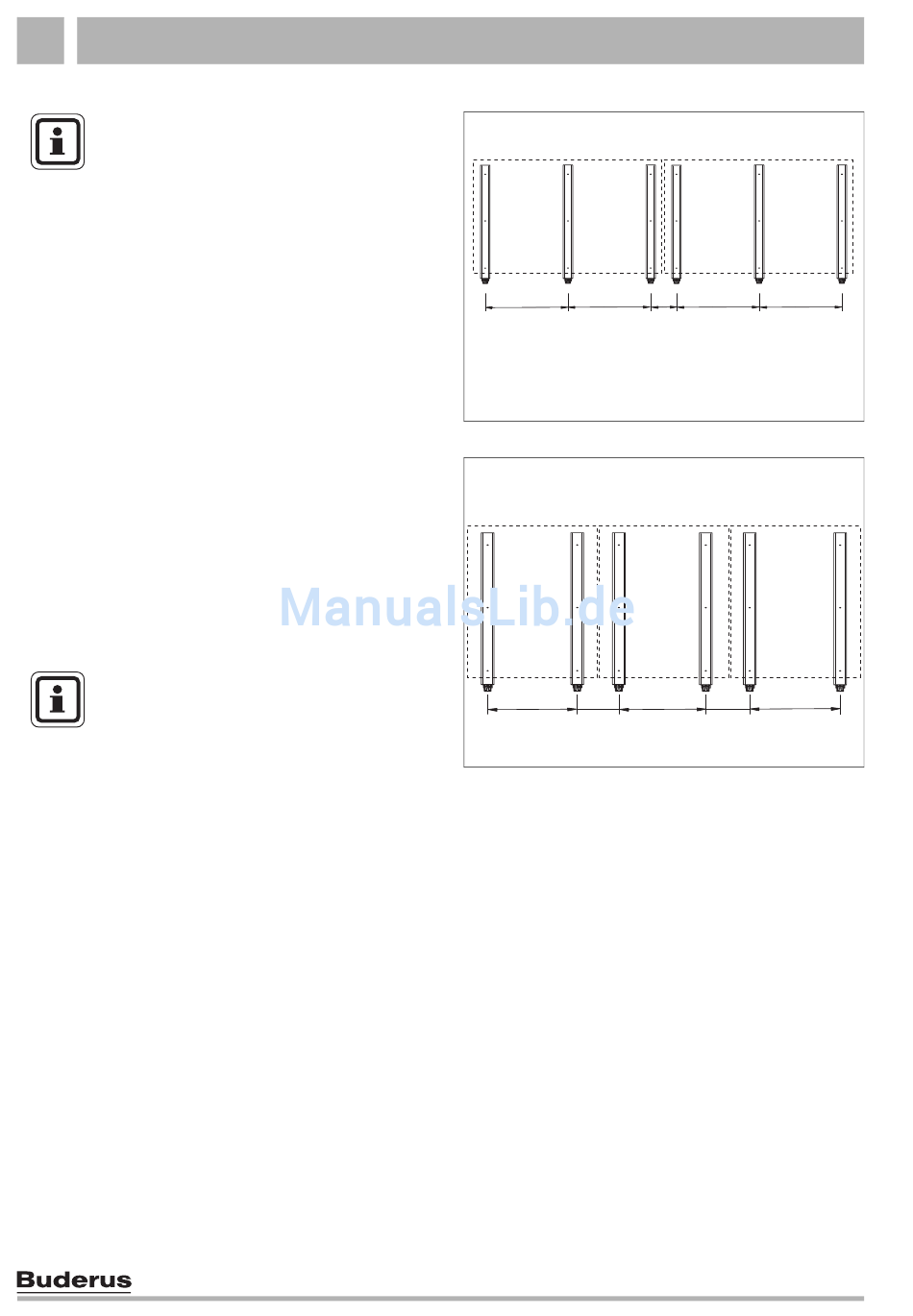

Abb. 24 Grundausführung für 2 waagerechte Kollektoren
980 190
Abb. 25 Ausführung für maximale Lasten, 3 senkrechte
Kollektoren
Änderungen aufgrund technischer Verbesserungen vorbehalten!
135 980 980
63043970.16-1.SD 63043970.16-1.SD
980 190 980
63043970.14-1.SD
63043970.14-1.SD 63043970.14-1.SD
63043970.14-1.SD
