4 Vor der Montage
ANWENDERHINWEIS
Verwenden Sie bei der waagerechten
Montage für die Kollektor-Neigungswin-
kel 35° bis 60° das oberste Loch der unte-
ren Teleskopschiene (Abb. 13, Pos. 3).
Für den Neigungswinkel 25° und 30°
müssen Sie die untere Schiene oben um
140 mm kürzen und das untere Loch be-
nutzen (Abb. 13, Pos. 2).
LEBENSGEFAHR
durch herabstürzende Kollektoren auf
Grund falscher Verwendung .
WARNUNG!
Für die Fassadenmontage dürfen nur
die Positionen für die Kollektor-Nei-
gungswinkel 30°, 35°, 40° und 45° ver-
wendet werden (Abb. 13, Pos. 1).
4.7

Platzbedarf ermitteln

4.7.1 Abstand zwischen den Kollektorreihen
festlegen
Der Mindestabstand zwischen den Kollektorreihen wird
durch den Neigungswinkel des Kollektors bestimmt.
ANWENDERHINWEIS
Beachten Sie bei mehrreihigen Feldern,
dass der Abstand X(Abb. 14) zwischen
den Reihen so groß ist, dass sich keine
Verschattungen ergeben.
Halten Sie sich entweder an die Tabellenwerte oder er-
mitteln Sie rechnerisch (Planungsunterlage) den erfor-
derlichen Abstand.
Neigungs-
winkel Kollektor
senkrecht
25°
30°
35°
40°
45°
50°
55°
60°
Tab. 4 Abhängigkeit des Abstandes vom Anstellwinkel
und vom minimalen Sonnenstand (17°)
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
14
Abstand X
Einbau Einbau
waagerecht
4,74 m 2,63 m
5,18 m 2,87 m
5,58 m 3,09 m
5,94 m 3,29 m
6,26 m 3,46 m
6,52 m 3,61 m
6,74 m 3,73 m
6,90 m 3,82 m
35°
40°
1
45°
1
50°
1
55°
60°
3

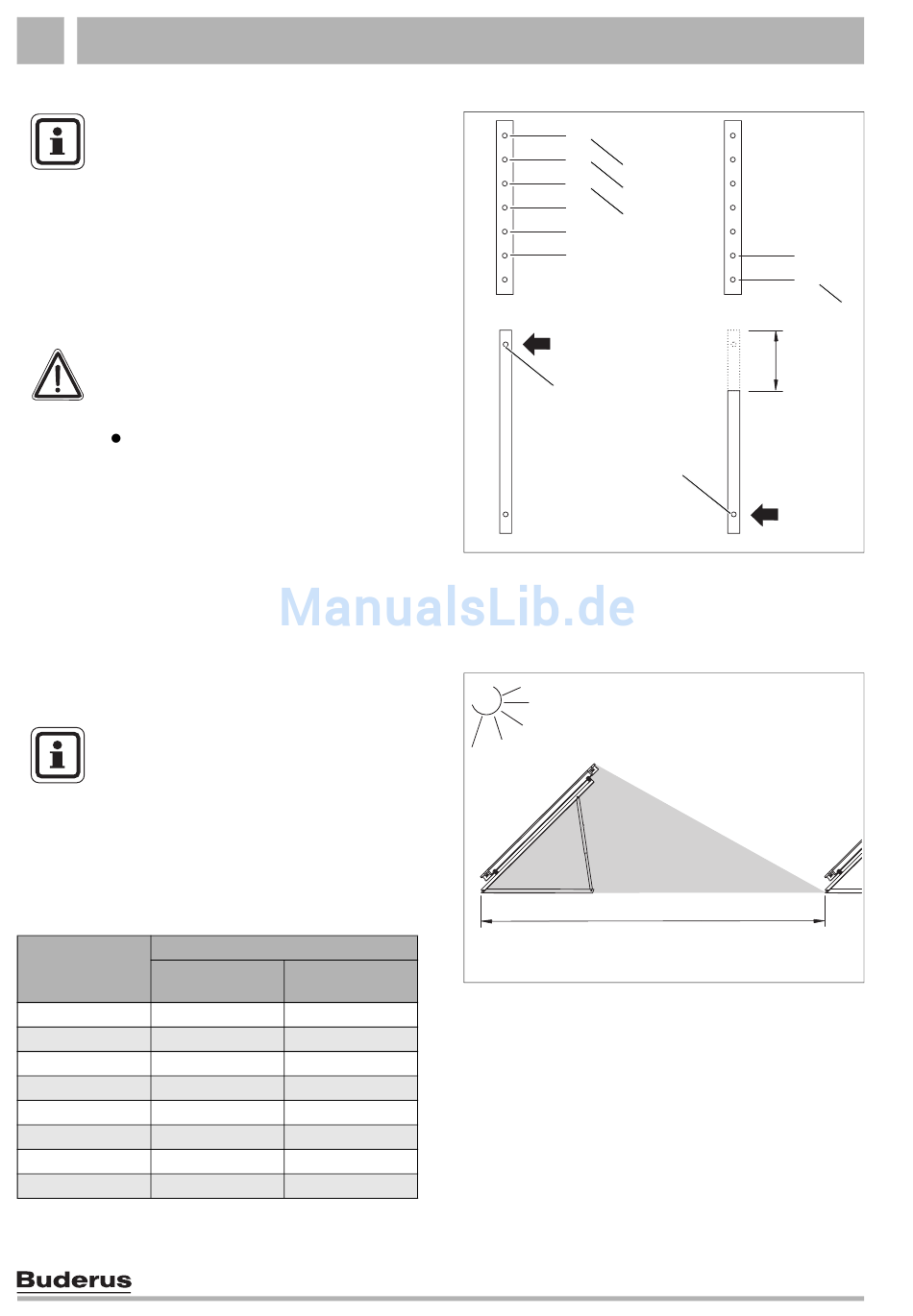

Abb. 13 Neigungswinkel für waagerechte Kollektoren
einstellen
Abb. 14 Darstellung Verschattung - Abstand X
Änderungen aufgrund technischer Verbesserungen vorbehalten!
25°
30°
140 mm
2
63043970.40-1.SD 63043970.40-1.SD
X
63043970.09-1.SD 63043970.09-1.SD
