Vor der Montage
4.2
Beschreibung der Bauteile
4.2.1 Montagesatz für die Kollektoren
Die Montagesätze dienen zur Aufnahme und Befesti-
gung der Kollektoren.
5

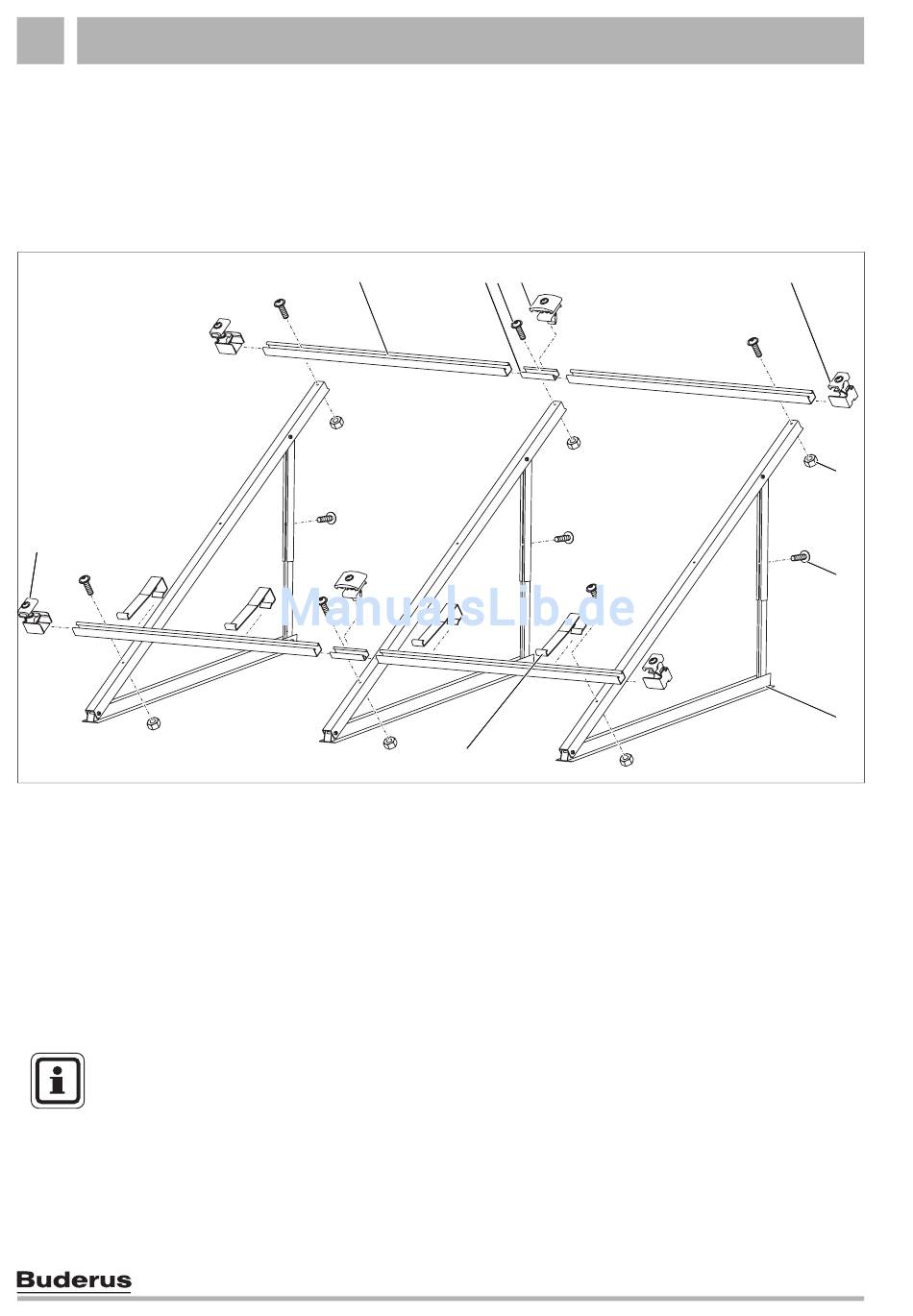

Abb. 3
Montagesatz für 2 Kollektoren - 1 Grundmontagesatz, 1 Erweiterungsmontagesatz
Grundmontagesatz, je Kollektorfeld und für den
ersten Kollektor (Abb. 3):
Pos. 1:
Profilschiene
Pos. 3:
Schraube M8×20
Pos. 5:
Einseitiger Kollektorspanner
Pos. 6:
Mutter M8
Pos. 7:
Kollektorstütze
Pos. 8:
Abrutschsicherung
ANWENDERHINWEIS
Je nach Verwendung des Flachdachstän-
ders sind Zusatzstützen und zusätzliche
Profilschienen notwendig, auf die in den
jeweiligen Kapiteln hingewiesen wird.
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
8
2 3
1
4
8
Erweiterungsmontagesatz, je weiteren Kollektor
(Abb. 3):
×
2
Pos. 1:
×
6
Pos. 2:
×
4
Pos. 3:
×
4
Pos. 4:
×
2
Pos. 6:
×
2
Pos. 7:
Pos. 8:
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Profilschiene
Steckverbinder mit Gewindestiften
Schraube M8×20
Doppelseitiger Kollektorspanner
Mutter M8
Kollektorstütze
Abrutschsicherung
5
6
3
7
63043970.03-1.SD
63043970.03-1.SD
×
2
×
2
×
3
×
2
×
2
×
1
×
2
