Verwandte Anleitungen für Buderus SKR6.1R
Inhaltszusammenfassung für Buderus SKR6.1R

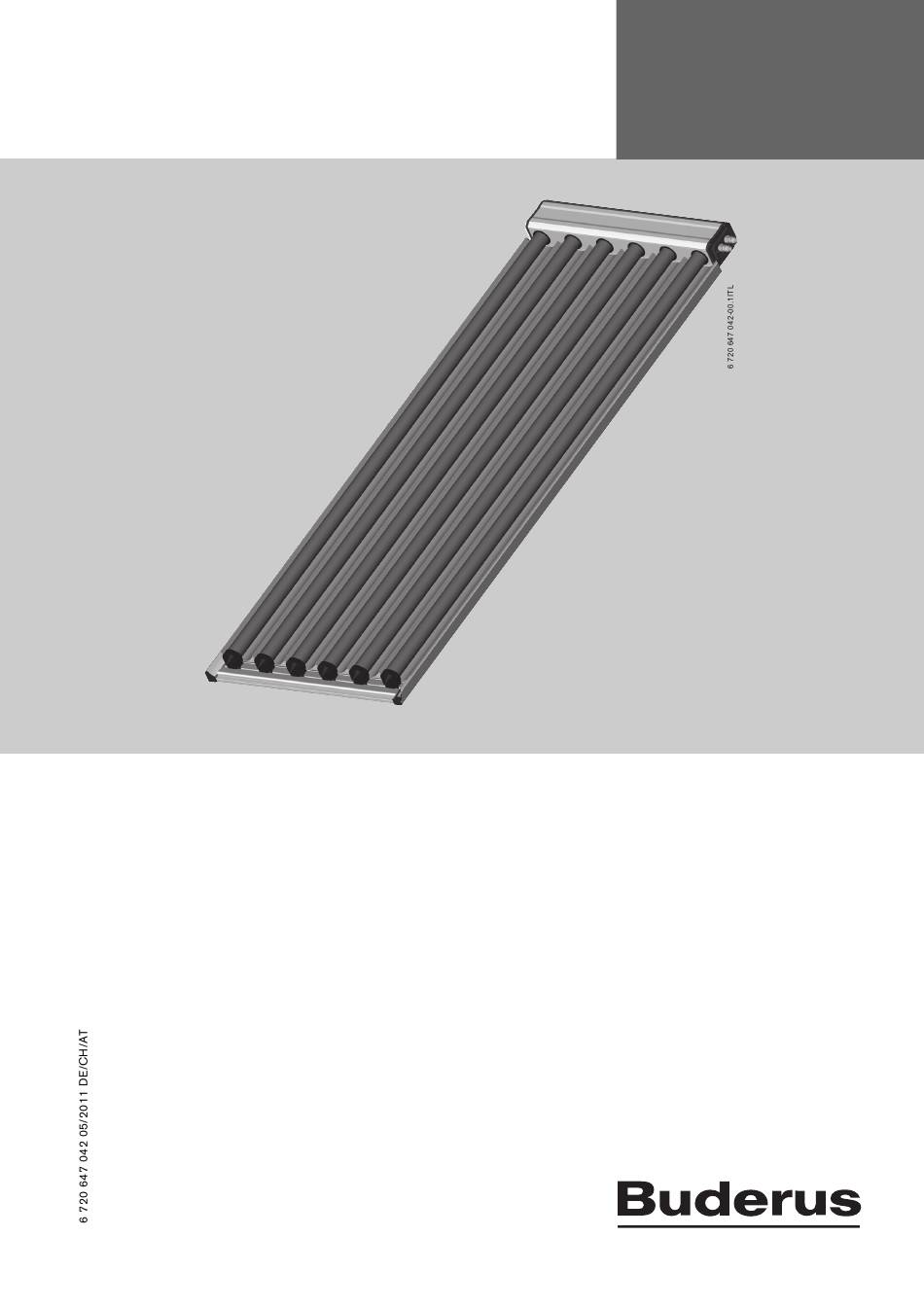

- Seite 1 Installations- und Vakuumröhren- kollektor Wartungsanleitung SKR6.1R, SKR12.1R Für das Fachhandwerk Vor Montage und Wartung Aufdachmontage sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Haltekrallen an senkrechte Schienen montieren ......23 SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Absturzgefahr bei Arbeiten auf dem Dach B Wenn keine personenunabhängige Absturzsicherung vorhanden ist, die persönliche Schutzkleidung oder Ausrüstung tragen. B Geeignete Maßnahmen zum Unfallschutz bei allen Arbeiten auf dem Dach treffen. B Unfallverhütungsvorschriften beachten. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 4: Angaben Zum Produkt

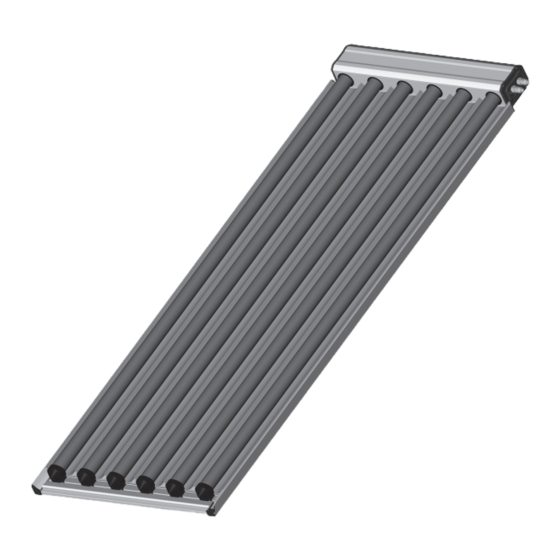

SKR6.1R = 6 Röhren (Typ SKR12.1R = 12 Röhren) Sammelkasten CPC-Spiegel zur optimalen Nutzung der Sonnenstrahlen Rohre für Wärmeträgermedium Glas-Doppelröhren mit Vakuum zur optimalen Wärme- dämmung (Tausch einer Röhre möglich, ohne das System entleeren zu müssen) SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 5: Bestimmungsgemäßer Gebrauch
20-30 cm oberhalb der Solarstation im Rücklauf mon- tieren ( Bild 3). • Druckbefüllung mit Solarflüssigkeit LS zum Spülen und Befüllen der Anlage durchführen (kein Wasser verwen- den, da Kollektoren nicht entleerbar sind). Auf einen SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 6: Lieferumfang
2 x SKR6.1 (oder 1xSKR6.1 + 1xSKR12.1) 1300 2007 Regelschneelast: max. 1,5 kN/m Regelschneelast: max. 1,5 kN/m Regelschneelast: max. 2,0 kN/m Tab. 4 Verwendung der Schienen (Pos. 7) und maximale Regelschneelast (Maße in mm) SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 7: Anschluss-Sets (Hydraulische Verbindung)
Kollektoren pelrohr (Kupfer, 2x15 mm) an den Kollektor erhältlich. Pos. 2 Kollektor SKR6.1R/SKR12.1R bestehend aus: Vakuumröhren, CPC-Spiegel und Sammelkasten Tab. 7 Lieferumfang Kollektor 6 720 647 042-19.1ITL Bild 7 Lieferumfang Anschluss-Set Solar-Doppelrohr SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 8: Typschild
1920 mm / Außen Ø / Innen Ø 47 mm / 37 mm Tab. 9 Technische Daten 6 720 647 042-15.1ITL Bild 9 Druckverluste der Kollektoren Druckverlustkurve für SKR12.1R Druckverlustkurve für SKR6.1R SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 9: Vorschriften
– schutz, Schutz vor baulichen Anlagen und Personen 1) VOB: Verdingungsordnung für Bauleistungen, Teil C: Allgemeine technische Vertragsbedingungen für Bauleistungen (ADV) 2) Ausschreibungsbedingungen für Bauleistungen im Hochbau unter besonderer Berücksichtigung des Wohnhauses SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 10: Vor Der Montage
• Maß C: Mindestens 3 Dachziegelreihen bis zum First oder Kamin • Maß D: Mindestens 0,5 m rechts und links neben dem Kollektorfeld sowie bis zum First für die Anschlusslei- tungen unter Dach. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 11: Hydraulischen Anschluss Planen
Kollektorfühler (immer auf der Anschluss-Seite) 6 720 647 042-03.1ITL Vorlaufrohr (zum Speicher) Bild 11 Einreihiger Anschluss Rücklaufrohr (vom Speicher) Absperrventil (Zubehör) Kollektorfühler (immer auf der Anschluss-Seite) Rückführungsbogen Vorlaufrohr (zum Speicher) Rücklaufrohr (vom Speicher) Rückführungsbogen SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 12: Allgemeine Hinweise Beachten
1. Abstände für Haltebügel ermitteln. Bild 14 Ausrichtung des Kollektorfeldes an der Gebäu- 2. Haltebügel montieren. deform 3. Schienen und Haltekrallen montieren. 4. Kollektoren und Kollektorfühler montieren. 5. Rohrleitungen an Kollektoren anschließen. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 13: Transport
Handschuhe und Schutzbrille tragen. HINWEIS: Beschädigungen am Kollektor durch Transport. B Wir empfehlen, den Kollektor mit der Transportverpackung auf das Dach zu transportieren. B Zum Transport die Gurtschlaufen oben am Kollektor verwenden. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 14: Montage Der Haltebügel
Sparrenbreite Bild 16 Hammerkopfschrauben am Boden vormontieren von min. 88 mm erforderlich. Bei schmale- ren Sparren bauseitige Verstärkung vorse- hen. B Haltebügel-Positionen festlegen ( Bild 17 bis 21 und Tabelle 11). SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 15: Vertikale Abstände Der Haltebügel
Das Maß x steht für einen gleichen Abstand. Die maximale Abweichung dieser Maße zu- einander beträgt 100 mm. 0,70-0,93 m 6720646203-02.2ST Bild 18 2 x SKR6.1 (1 x SKR12.1) für eine Regel- schneelast von max. 1,5 kN/m SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 16: Haltebügel Bei Dachziegel-Dächern Montieren
Schrauben [3] mit 6 mm Bohrer vorbohren. gibt, diesen Spalt durch UV-beständiges Dichtband verschließen. 6720646203-07.1ST Bild 22 Haltebügel beim Dachziegel-Dach Haltebügel obere Dachziegel Schrauben 8 x 120 mm untere Dachziegel Holzunterlage 100 x 150 x 8 mm SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 17: Haltebügel Bei Biberschwanz-Dächern Montieren
Dachziegel er- gibt, diesen Spalt durch UV-beständiges Dichtband verschließen. 6720646203-11.1ST Bild 23 Haltebügel beim Biberschwanz-Dach Haltebügel Schrauben 8 x 120 mm Biberschwanz-Ziegel, zugeschnitten Holzunterlage 100 x 150 x 8 mm SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 18: Haltebügel Bei Dächern Mit Mönch-/ Nonnenziegel Montieren
Dichtband verschließen (kein Zubehör). B Positionen der Haltebügel auf das Dach übertragen. 6720646203-12.1ST Bild 24 Haltebügel beim Dach mit Mönch-/Nonnenziegel Haltebügel Schrauben 8 x 120 mm Holzunterlage 100 x 150 x 8 mm SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 19: Haltebügel Bei Schiefer/Schindel-Dächern Montieren
Platte aufliegen kann, muss diese z. B. bauseits durch eine Metallplatte ver- Sparren schrauben. Schraubenschlüssel SW13 ver- stärkt werden. wenden. B Platten wieder auflegen. 6720646203-17.1ST Bild 25 Haltebügel beim Schiefer-/Schindel-Dach Schrauben 8 x 120 mm Haltebügel SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 20: Montage Der Schienen
Bild 30, Seite 22. B Haltekrallen unten an waagerechte Schiene (1300 mm oder 2007 mm) vormontieren: Bild 30, Seite 22. B Haltekrallen unten an senkrechte Schiene (2022 mm) vormontieren: Bild 31, Seite 23. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 21: Senkrechte Schienen Montieren
Bild 28 Schienen mit L-Verbinder und Haltebügel ver- schrauben (hier: an Position A) Sitz aller Hammerkopfschrauben prüfen B Sicheren Sitz aller Hammerkopfschrauben [1] prüfen. 6720646203-54.1ST Bild 29 Sitz der Hammerkopfschrauben prüfen 6720646203-21.1ST Bild 27 Schienen an Haltebügel montieren SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 22: Waagerechte Schienen Und Haltekrallen Montieren
450-550 20-90 2007 6720646203-19.2ST Bild 30 Schienen und Krallen, alle Maße in mm Haltekralle unten Haltekralle oben waagerechte Schiene 2007 mm montierte Hammerkopfschraube L-Verbinder zur Verbindung der Schienen waagerechte Schiene senkrechte Schiene SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 23: Haltekrallen An Senkrechte Schienen Montieren
Hammerkopfschraube bis zum Anschlag in Schienen schieben. Festschrauben mit Schlüssel SW17. Die Haltekrallen oben [1] erst nach Kollektormontage an Kollektor und Schiene befestigen. 6720646203-27.1ST Bild 31 Haltekrallen montieren Haltekralle oben Haltekralle unten Hammerkopfschraube SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 24: Montage Der Kollektoren
B Bei waagerechter Schiene 1300 mm die Kollektor- außenkante an die Schienenmitte schieben. Wenn alle Kollektoren montiert sind, ergeben sich dadurch gleiche seitliche Überstände. 6 720 647 042-21.1ITL Bild 33 Haltekrallen oben an Kollektor-Rückseite Haltekralle oben Kollektor-Rückseite mit Nut SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 25: Zweiten Kollektor Montieren
B Am letzten Kollektor den Rückführungsbogen montie- ren ( Bild 41, Seite 28). B Haltekrallen oben mit Schlüssel SW17 festziehen Bild 32). VORSICHT: Verbrühungsgefahr durch nicht angezogene Verschraubungen. B Sämtliche Verschraubungen auf festen Sitz prüfen. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 26: Verbindungsset Montieren (Zubehör)
2. Abdeckblech von oben aufschieben und in Sammel- kastenrückseiten einrasten. 6720646203-42.1ST Bild 37 Kollektor unten: Stopfen tauschen 6 720 647 042-13.1ITL Bild 36 Kollektor oben am Sammelkasten: Dämmstück und Abdeckblech montieren SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 27: Hydraulischer Anschluss
Anschluss des Solar-Doppelrohrs an der Gegenseite ge- Kollektor nutzt, z. B. für den Anschluss an eine Solar- Überwurfmutter (bereits vormontiert) Pumpstation. Klemmring 15 mm (bereits vormontiert) Anschlussrohr (bereits gedämmt) SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 28 öffnen. druck. Beachten Sie die weiteren Hinweise zur Die Rohrleitung zwischen Kollektor und Aus- Druckbefüllung in der Installationsanleitung dehnungsgefäß (AG) oder Sicherheitsventil der Solarstation sowie der Befüllstation. darf nicht abgesperrt werden. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 29: Abschlussarbeiten
1,0 bar plus 1,7 bar = 2,7 bar. B Im Außenbereich UV- und hochtemperaturbeständige Dämmung verwenden. B Bei Bedarf Vordruck des Ausdehnungsgefäßes korri- B Im Innenbereich hochtemperaturbeständige Dämmung gieren. verwenden. B Dämmungen vor Vogelfraß schützen. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 30: Austausch Einzelner Röhren
B Röhre etwas anheben und durch leichtes Drehen um die Längsachse gerade nach unten herausziehen. Wenn der Weg nicht ausreicht, um die Röhre herauszuziehen, kann das Rohr-Register bis zu 20° nach oben gebogen werden. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 31: Umweltschutz/Entsorgung
Zum Schutz der Umwelt setzen wir unter Berücksichti- gung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein. Entsorgung Nach Ende der Lebensdauer können die Kollektoren dem Hersteller zurückgegeben werden. Die Wertstoffe wer- den dann dem umweltverträglichsten Recyclingverfahren zugeführt. SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 32: Wartung/Inspektion
Sichtprüfung der Rohrleitungsdämmung durchgeführt? Bemerkungen Das Kollektorfeld wurde gemäß dieser Anleitung gewartet. Datum, Stem- Datum, Stem- Datum, Stem- pel, Unter- pel, Unter- pel, Unter- schrift schrift schrift Tab. 17 Inspektions- und Wartungsprotokoll SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 33 Notizen SKR6.1R, SKR12.1R - Änderungen aufgrund technischer Verbesserungen vorbehalten.
