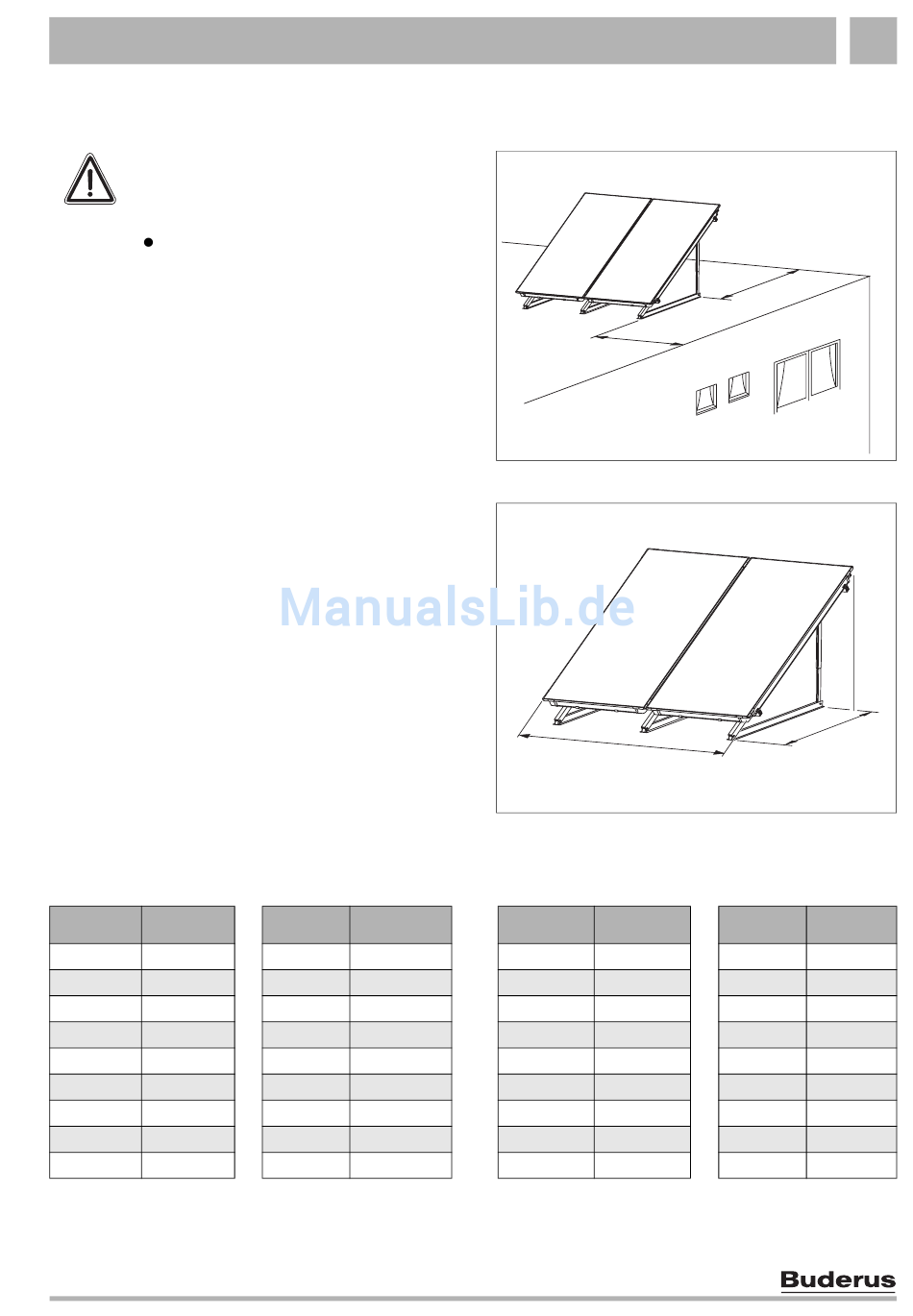

Vor der Montage
4.7.2 Platzbedarf abschätzen
ANLAGENSCHADEN
durch Wind-Sog- und Druckspitzen in den
Randbereichen von Flachdächern.
VORSICHT!
Achten Sie darauf, dass Sie bereits
vor der Montage zwischen den Flach-
dachständern und dem Rand des
Flachdaches einen Abstand von min-
destens einem Meter vorsehen
(Abb. 15).
Planen Sie genügend Aufstellfläche für die unterschied-
lichen Montagearten (waagerecht, senkrecht) ein.
Die Maße (Tab. 5 und Tab. 6) beziehen sich auf die
Dachfläche, die Ihnen zur Verfügung stehen muss.
Bei den Maßangaben zum Platzbedarf handelt es sich
um die reine Breite für das Kollektorfeld. Planen Sie zu-
sätzlich für die Rohrleitungsführung rechts und links des
Kollektorfeldes jeweils mindestens 0,5 m ein.
Platzbedarf bei senkrechten Kollektoren:
Anzahl
Maß A
Kollektoren
2
2,34 m
3
3,51 m
4
4,68 m
5
5,85 m
6
7,02 m
7
8,19 m
8
9,36 m
9
10,53 m
10
11,70 m
Tab. 5 Platzbedarf senkrecht montierter Kollektoren
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
Neigungs-
Maß B
winkel
25°
1,84 m
30°
1,75 m
35°
1,68 m
40°
1,58 m
45°
1,48 m
50°
1,48 m
55°
1,48 m
60°
1,48 m
>1 m
Abb. 15 Abstand vom Dachrand
A
Abb. 16 Platzbedarf Kollektorfeld - senkrechte Ausführung
Platzbedarf bei waagerechten Kollektoren:
Anzahl
Maß A
Kollektoren
2
4,18 m
3
6,28 m
4
8,38 m
5
10,48 m
6
12,58 m
7
14,68 m
8
16,78 m
9
18,88 m
10
20,98 m
Tab. 6 Platzbedarf waagerecht montierter Kollektoren
4
>1 m
63043970.41-1.SD
63043970.41-1.SD
B
63043970.10-1.SD
63043970.10-1.SD
Neigungs-
Maß B
winkel
25°
1,06 m
30°
1,02 m
35°
0,96 m
40°
0,91 m
45°
0,85 m
50°
0,85 m
55°
0,85 m
60°
0,85 m
15
