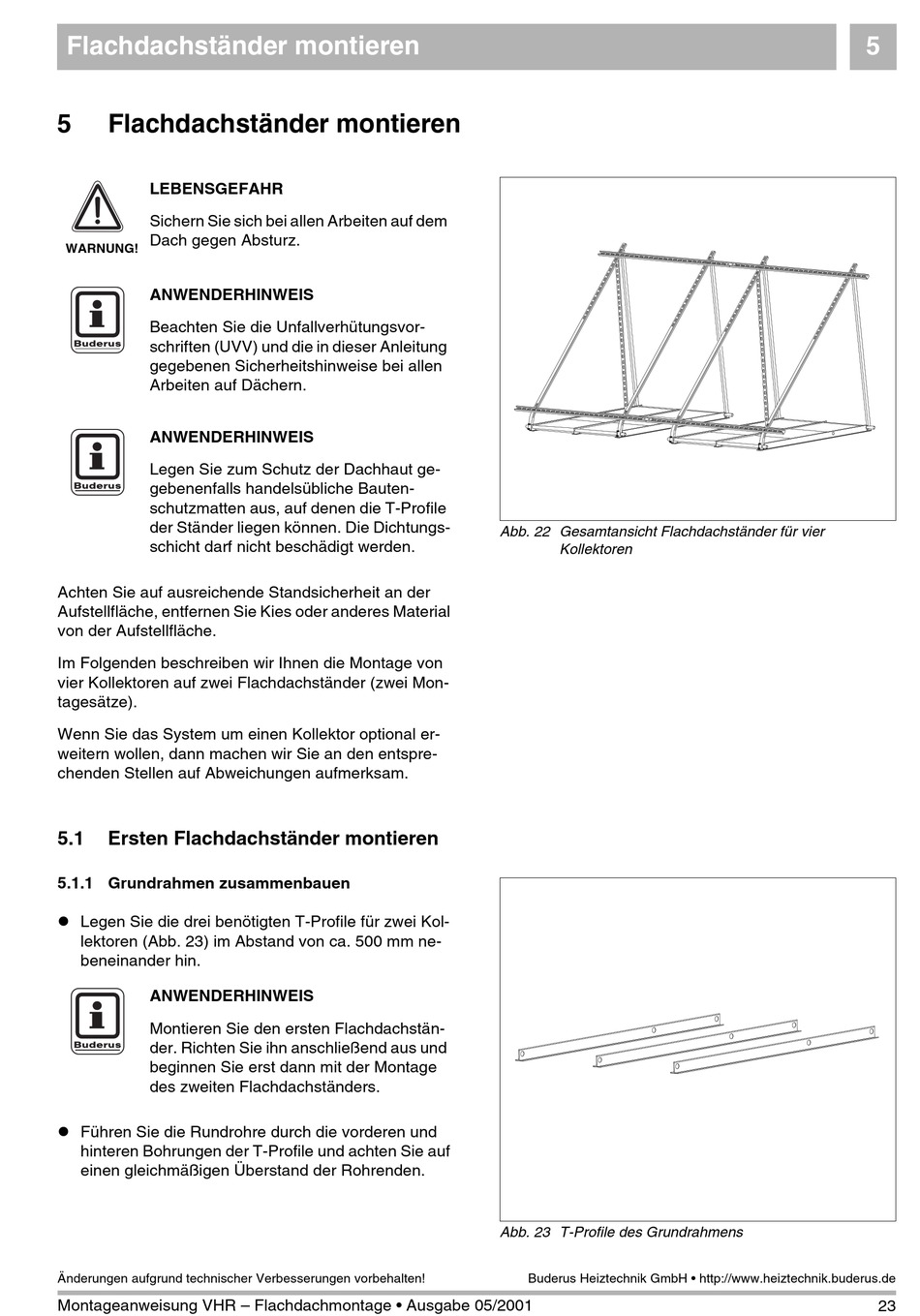

Flachdachständer montieren
5
Flachdachständer montieren
LEBENSGEFAHR
Sichern Sie sich bei allen Arbeiten auf dem
Dach gegen Absturz.
WARNUNG!
ANWENDERHINWEIS
Beachten Sie die Unfallverhütungsvor-
schriften (UVV) und die in dieser Anleitung
gegebenen Sicherheitshinweise bei allen
Arbeiten auf Dächern.
ANWENDERHINWEIS
Legen Sie zum Schutz der Dachhaut ge-
gebenenfalls handelsübliche Bauten-
schutzmatten aus, auf denen die T-Profile
der Ständer liegen können. Die Dichtungs-
schicht darf nicht beschädigt werden.
Achten Sie auf ausreichende Standsicherheit an der
Aufstellfläche, entfernen Sie Kies oder anderes Material
von der Aufstellfläche.
Im Folgenden beschreiben wir Ihnen die Montage von
vier Kollektoren auf zwei Flachdachständer (zwei Mon-
tagesätze).
Wenn Sie das System um einen Kollektor optional er-
weitern wollen, dann machen wir Sie an den entspre-
chenden Stellen auf Abweichungen aufmerksam.
5.1
Ersten Flachdachständer montieren
5.1.1 Grundrahmen zusammenbauen
l Legen Sie die drei benötigten T-Profile für zwei Kol-
lektoren (Abb. 23) im Abstand von ca. 500 mm ne-
beneinander hin.
ANWENDERHINWEIS
Montieren Sie den ersten Flachdachstän-
der. Richten Sie ihn anschließend aus und
beginnen Sie erst dann mit der Montage
des zweiten Flachdachständers.
l Führen Sie die Rundrohre durch die vorderen und
hinteren Bohrungen der T-Profile und achten Sie auf
einen gleichmäßigen Überstand der Rohrenden.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung VHR – Flachdachmontage • Ausgabe 05/2001
Abb. 22 Gesamtansicht Flachdachständer für vier
Kollektoren
Abb. 23 T-Profile des Grundrahmens
