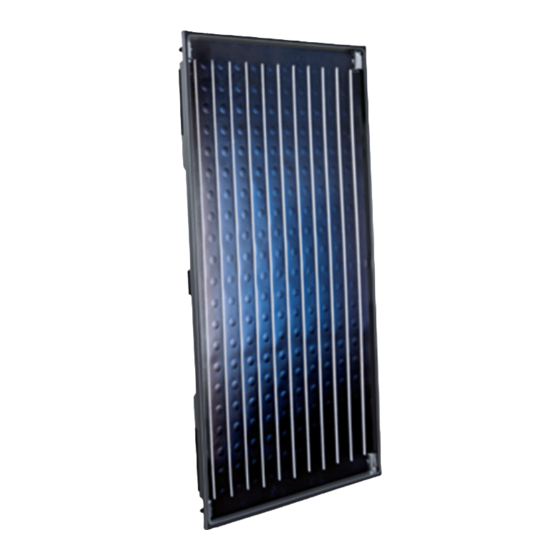

- Seite 1 Installations- und Wartungsanleitung für die Fachkraft Flachkollektor Aufdachmontage Logasol SKN4.0 Vor Installation und Wartung sorgfältig lesen. 6720640298-00.1ST...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise Symbolerklärung Symbolerklärung und Sicherheitshinweise ....2 Symbolerklärung ....... 2 Warnhinweise Allgemeine Sicherheitshinweise . -
Seite 3: H Lagerung Der Bauteile
Montage der Kollektoren Angaben zum Produkt und des Speichers bestimmt. Der Flachkollektor Logasol SKN4.0 wird in dieser Anleitung kurz als Kol- ▶ Kollektoren nur in hydraulisch geschlossenen Solar- lektor bezeichnet. Dachpfannen, -ziegel, -steine usw. werden einheitlich anlagen (kein Sauerstoff in den Rohrleitungen) be- als Dachziegel bezeichnet. -
Seite 4: Bestimmungsgemäße Verwendung
Angaben zum Produkt Technische Daten Druckverlust Logasol SKN4.0 mbar mbar Zertifikate: CE-Kennzeichnung, Solar Keymark Register-Nr.: 011-7S1587 F, 011-7S1719 F Länge 2017 Breite 1175 Höhe Abstand zwischen den Kollektoren Kollektoranschluss (als Tülle verformt) Absorberinhalt (V ), Typ senkrecht 0,94 Absorberinhalt (V... -
Seite 5: Konformitätserklärung
Angaben zum Produkt Zulässige Lasten ▶ Kollektoren nur an Standorten mit niedrigeren Werten als in der Ta- belle angegeben, montieren. Bei Bedarf einen Tragwerksplaner hin- zuziehen. Das Montage-Set ist geeignet für folgende maximale Lasten (in Anleh- nung an die DIN EN 1991, Teil 3 und 4): maximale Dach- maximale Windge- zusätzlich erforderli-... -
Seite 6: Lieferumfang
Angaben zum Produkt Lieferumfang ▶ Lieferungen auf Unversehrtheit und Vollständigkeit prüfen. Montage-Set für die Kollektoren 6720640298-13.1ST Bild 5 Montage-Set für 2 Kollektoren: 1 Montage-Set Grundausführung, 1 Montage-Set Erweiterung (grau) und 2 Montage-Sets für Dachziegel Bauteil Stück Profilschiene Einseitiger Kollektorspanner Abrutschsicherung Schraube M8 Tab. -
Seite 7: Zubehöre
Vorschriften Anschluss-Set 6720640298-12.1ST Bild 6 1 Anschluss-Set Aufdach und 2 Verbindungs-Sets (grau) Bauteil Stück Bauteil Stück Federbandschelle (1 × als Ersatz) Solarschlauch 145 mm mit Stopfen Solarschlauch 1000 mm lang Federbandschelle Blindstopfen Transportschutzecke mit Verbindungs-Set Solarschlauch 55 mm mit Stopfen Tab. -
Seite 8: Transport
Transport Transport WARNUNG: Lebensgefahr durch Sturz vom Dach! ▶ Keine Leiter zum Transport auf das Dach verwenden, da das Monta- gematerial und die Kollektoren schwer und unhandlich sind. ▶ Bei allen Arbeiten auf dem Dach gegen Absturz sichern. ▶ Wenn keine personenunabhängige Absturzsicherung vorhanden ist, persönliche Schutzausrüstung tragen. -
Seite 9: Vor Der Montage
Vor der Montage Anordnung der Kollektoren Vor der Montage Der Vorlauf kann entweder rechts oder links am Kollektorfeld montiert werden. Allgemeine Hinweise ▶ Kollektorfeld wechselseitig anschließen. VORSICHT: Verbrennungsgefahr an heißen Bauteilen! Detaillierte Informationen zur Planung der Anlagenhydraulik und der Wenn der Kollektor und das Montagematerial längere Zeit der Sonnen- Bauteile der Planungsunterlage Solartechnik entnehmen. -
Seite 10: Platzbedarf Am Dach
Montage der Dachanbindung Maximale Kollektoranzahl und mehrreihige Kollektorfelder • Maß D: Mindestens 0,5 m für den Vorlauf rechts oder links neben dem Kollektorfeld. ▶ Maximal 10 Kollektoren in einer Reihe einplanen. • Maß E: Entspricht 1,8 m (Typ waagerecht: 1,0 m) und ist der Min- ▶... -
Seite 11: Drei Waagerechte Kollektoren Übereinander
Montage der Dachanbindung Drei waagerechte Kollektoren übereinander Abstände festlegen HINWEIS: Schäden an Dacheindeckung durch überlastete Dachziegel. ▶ Abstände so wählen, dass auf einem Dachziegel nur ein Dachhaken aufliegt (nicht zwei). Bei Dächern mit Dachziegeln bestimmen die Wellentäler, bei Dächern mit Wellplatten die Wellenberge den wahren Abstand zwischen den Dachhaken/Stockschrauben. -
Seite 12: Dachhaken Bei Dachziegeln Montieren
Montage der Dachanbindung Dachhaken bei Dachziegeln montieren ▶ Wenn die verzahnte Unterlegscheibe [3] in die Verzahnung des Dach- haken-Unterteils greift, Mutter [2] festdrehen. WARNUNG: Anlagenschaden durch nachträgliches Lösen der langen Mutter am Dachhaken! Beim Festdrehen der Mutter wird eine Sicherung aktiviert. ▶... - Seite 13 Montage der Dachanbindung Dachhaken als Sparrenanker montieren ▶ Damit der Dachhaken vorne auf dem Dachziegel aufliegt [4], den Dachhaken bei Bedarf am Unterteil mit Brettern/Bohlen unterfüt- HINWEIS: tern. Wenn die verzahnte Unterlegscheibe [2] in die Verzahnung des Dachha- Anlagenschaden durch Bruch des Dachhakens! ken-Unterteils greift: ▶...
-
Seite 14: Dachhaken Bei Biberschwanzziegeln Montieren
Montage der Dachanbindung Dachhaken bei Biberschwanzziegeln montieren ▶ Dachhaken-Unterteil mit drei bauseitigen, geeigneten Schrauben be- festigen [3]. HINWEIS: Dachundichtigkeit durch nicht fachgerechte Arbeit! ▶ Von einem Dachdecker beraten und unterstützen lassen. WARNUNG: Anlagenschaden durch nachträgliches Lösen der langen Mutter am Dachhaken! Beim Festdrehen der Mutter wird eine Sicherung aktiviert. -
Seite 15: Sonderdachhaken Bei Schiefer-/Schindel-Platten Montieren
Montage der Dachanbindung Sonderdachhaken bei Schiefer-/Schindel-Platten Stockschrauben beim Blechdach montieren montieren HINWEIS: HINWEIS: Dachundichtigkeit durch nicht fachgerechte Arbeit! Dachundichtigkeit durch nicht fachgerechte Arbeit! ▶ Montage von einem Dachdecker durchführen lassen. ▶ Montage von einem Dachdecker durchführen lassen. ▶ Für die Stockschrauben bauseitige Hülsen auf das Blechdach löten. Damit wird die Dachdichtigkeit gewährleistet. - Seite 16 Montage der Dachanbindung ▶ Mutter [2] mit Hand so weit festdrehen, bis die Dichtscheibe [4] auf der Wellplatte aufliegt. Mutter mit Schraubenschlüssel eine ¼ bis ½ - Umdrehung nachziehen. 0 mm 63043965.23-1.SD 63043965.23-1.SD Bild 31 Bohrschablone herstellen 1. Mit Metallbohrer 13 mm auf den Wellenberg durch die Wellplatten bohren.
-
Seite 17: Montage Des Zubehörs Für Höhere Lasten
Montage des Zubehörs für höhere Lasten ▶ Profilschienen [1] in die Einkerbungen der Schneelastprofile legen Montage des Zubehörs für höhere Lasten und mit der Alu-Mutter [2] nur handfest verschrauben. Durch die Montage von zusätzlichen Dachhaken und Schienen kann das Montagesystem für den senkrechten Kollektor höhere Lasten aufneh- men. -
Seite 18: Montage Der Kollektoren
Montage der Kollektoren Profilschienen ausrichten Montage der Kollektoren WARNUNG: Für die anschließende Kollektormontage ist es wichtig, dass die Profil- Lebensgefahr durch Sturz vom Dach! schienen genau ausgerichtet werden! ▶ Montage der Kollektoren auf dem Dach mit mindestens 2 Personen durchführen. ▶... -
Seite 19: Kollektormontage Am Boden Vorbereiten
Montage der Kollektoren In den Solarschläuchen zur Verbindung der Kollektoren untereinander sind Stopfen eingesetzt. 1. Stopfen erst direkt vor der Montage des Solarschlauches herauszie- hen. 2. Solarschlauch mit Federbandschelle auf den Kollektoranschluss schieben. 3. Wenn sich die Federbandschelle direkt vor der Wulst befindet, Siche- rungsring ziehen. -
Seite 20: Kollektoren Befestigen
Montage der Kollektoren Kollektoren befestigen ▶ Kollektor rechts auf die Profilschienen legen und Montagetaschen [2] in die Abrutschsicherungen [1] gleiten lassen. WARNUNG: Verletzungsgefahr durch herunterfallende Kollektoren. Die Abrutschsicherungen greifen in die Montagetaschen. ▶ Sicherstellen, dass die Montagetaschen frei von Beschädigungen und frei zugänglich sind. -
Seite 21: Doppelseitigen Kollektorspanner Einlegen
Montage der Kollektoren Doppelseitigen Kollektorspanner einlegen Wenn sich die vier Öffnungen am doppelseitigen Kollektorspanner voll- ständig mit Grün gefüllt haben, sind die Kollektoren ausreichend zusam- ▶ Doppelseitigen Kollektorspanner auf die Profilschienen legen und an men geschoben [2] den Kollektor schieben. ▶... -
Seite 22: Kollektortemperaturfühler Montieren
Montage der Kollektoren Kollektorspanner links montieren Kollektortemperaturfühler montieren Der Kollektortemperaturfühler liegt dem Solarregler bei. ▶ Kollektorspanner [1] in die Profilschienen schieben und in das Lang- loch einrasten lassen. VORSICHT: Der Niederhalter [2] des Kollektorspanners darf nicht verdrehen. Wenn Ausfall der Anlage durch defektes Fühlerkabel! erforderlich, am Niederhalter gegenhalten. -
Seite 23: Hydraulischer Anschluss
Hydraulischer Anschluss Hydraulischer Anschluss WARNUNG: Lebensgefahr durch Sturz vom Dach! ▶ Montage der Kollektoren auf dem Dach mit mindestens 2 Personen durchführen. WARNUNG: Brandgefahr durch ungedämmte Rohrleitungen! Rohrleitungen, die nicht gedämmt sind, dürfen nicht mit brennbaren Werkstoffen (z. B. Holz) in Berührung kommen. 6720809023-17.1ST 6720809023-17.1ST ▶... -
Seite 24: Solarschlauch Mit Entlüfter (Zubehör) Am Dach Anschließen
Hydraulischer Anschluss 10.2 Solarschlauch mit Entlüfter (Zubehör) am Dach an- Entlüfter unter Dach montieren schließen ▶ Solarschlauch [1] mit Federbandschelle auf den Kollektoranschluss Für die einwandfreie Funktion des automatischen Entlüfters [1] Folgen- schieben. des berücksichtigen: ▶ Solarschlauch mit Fühlerkabel durch das Dach führen. ▶... -
Seite 25: Verbindungs-Set Für 2 Reihen Montieren (Zubehör)
Hydraulischer Anschluss Entlüfter über Dach montieren 10.3 Verbindungs-Set für 2 Reihen montieren (Zubehör) Das Verbindungs-Set ermöglicht die hydraulische Verbindung der obe- ▶ Solarschlauch 55 mm [1] mit Federbandschelle auf den Kollektoran- ren mit der unteren Kollektorreihe. schluss schieben. ▶ Schlauchtüllen R¾ mit O-Ring [2] in den Entlüftertopf schrauben. Lieferumfang ▶... -
Seite 26: Abschlussarbeiten
Abschlussarbeiten Verbindungs-Set montieren Kontrollarbeiten ▶ Überwurfmutter [6] über Kollektoranschluss schieben. Profilschienen mit Dachhaken (oder Haltebock) verbun- ▶ Klemmscheibe [5] hinter die Wulst des Kollektoranschlusses legen den und Schrauben angezogen? und zusammendrücken. Abrutschsicherung montiert? Kollektorspanner montiert und Schrauben angezogen? ... -
Seite 27: Wartung/Inspektion
Wartung/Inspektion Wartung/Inspektion Die Installations- und Wartungsanleitung der Solarstation enthält Anga- WARNUNG: ben zur Wartung der Gesamtanlage. Auch diese Angaben beachten. Lebensgefahr durch Sturz vom Dach! ▶ Tabelle als Kopiervorlage für weitere Dokumentationen nutzen. ▶ Bei allen Arbeiten auf dem Dach gegen Absturz sichern. ▶...
