5 Flachdach- und Fassadenständer montieren
5.1.2 Ausführung mit Zusatzstütze (Zubehör)
Bei höheren Lasten ist für die senkrechte Montage eine
Zusatzstütze (und zusätzliche Profilschienen, Seite 26)
für den zweiten und alle weiteren Kollektoren notwendig
(Abb. 22). Diese Ausführung kann für folgende Lasten
eingesetzt werden:
– max. 100 m Gebäudehöhe (Montagehöhe)
– max. 3,8 kN/m² Schneelast
ANWENDERHINWEIS
Bei der waagerechten Montage kann mit
der Grundausführung (Abb. 21, aber mit
Zusatzschiene Seite 26) eine max. Ge-
bäudehöhe von 100 m und eine max.
Schneelast von 3,8 kN/m² realisiert wer-
den.
Montageanleitung Logasol SKN 3.0 / SKE 2.0 Flachdach- und Fassadenmontage • Ausgabe 04/2006
18
980 190

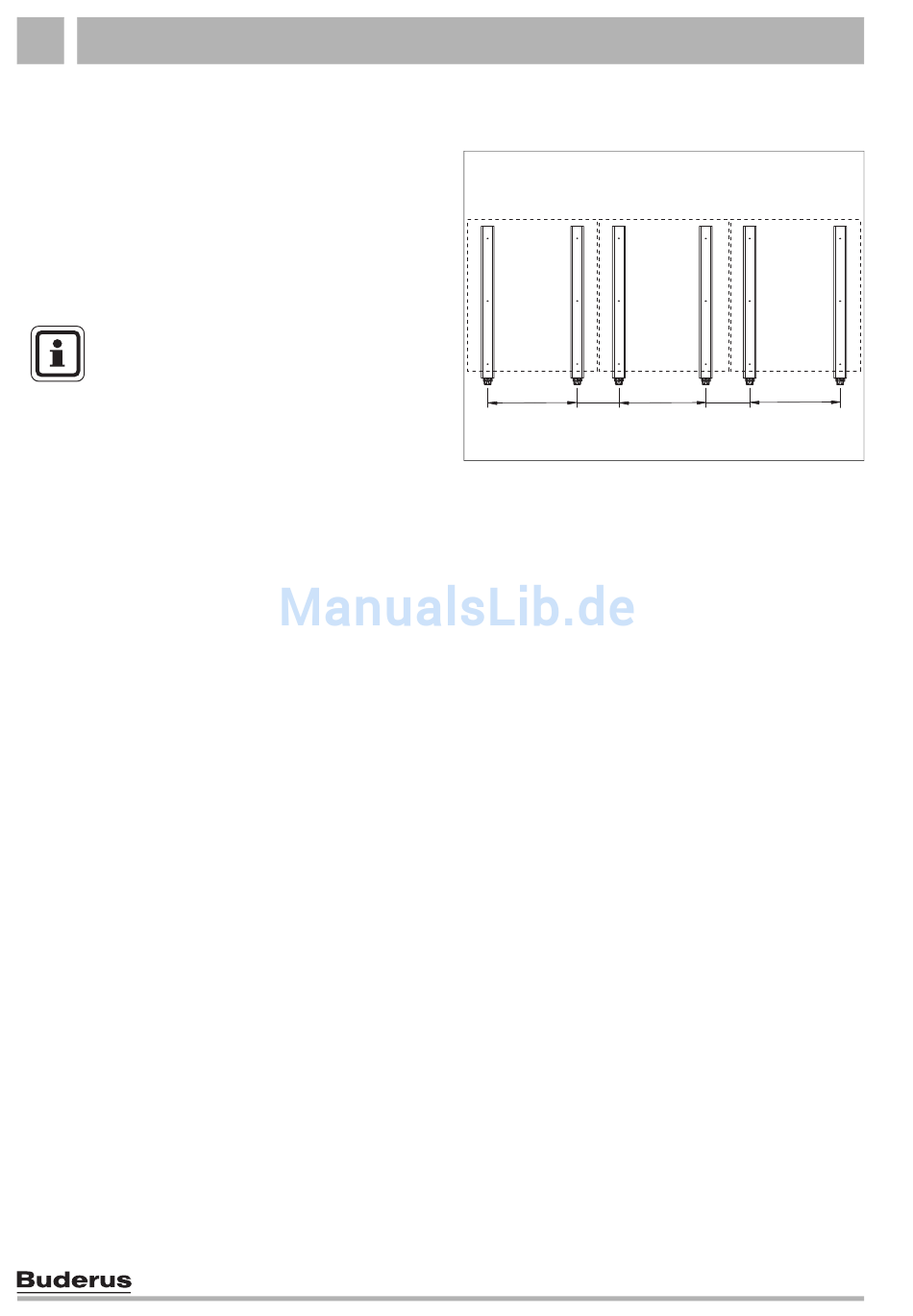

Abb. 22 Zusatzstützen für 3 senkrechte Kollektoren
Änderungen aufgrund technischer Verbesserungen vorbehalten!
