5.6
Typ 8696 Positioner
Mit dem Wegaufnehmer wird die aktuelle Position (POS) des pneumatischen Antriebs erfasst. Dieser Stel-
lungsistwert wird vom Positioner mit dem Sollwert (CMD) verglichen. Liegt eine Regeldifferenz (Xd1) vor, wird
als Stellgröße an das Pilotventilsystem ein pulsweitenmoduliertes Spannungssignal gegeben. Bei einfachwir-
kenden Antrieben wird bei positiver Regeldifferenz über den Ausgang B1 das Belüftungsventil angesteuert.
Ist die Regeldifferenz negativ, wird über den Ausgang E1 das Entlüftungsventil angesteuert. Auf diese Weise
wird die Stellung des Antriebs bis zur Regeldifferenz 0 verändert. Z1 stellt eine Störgröße dar.
Stellungs-
sollwert

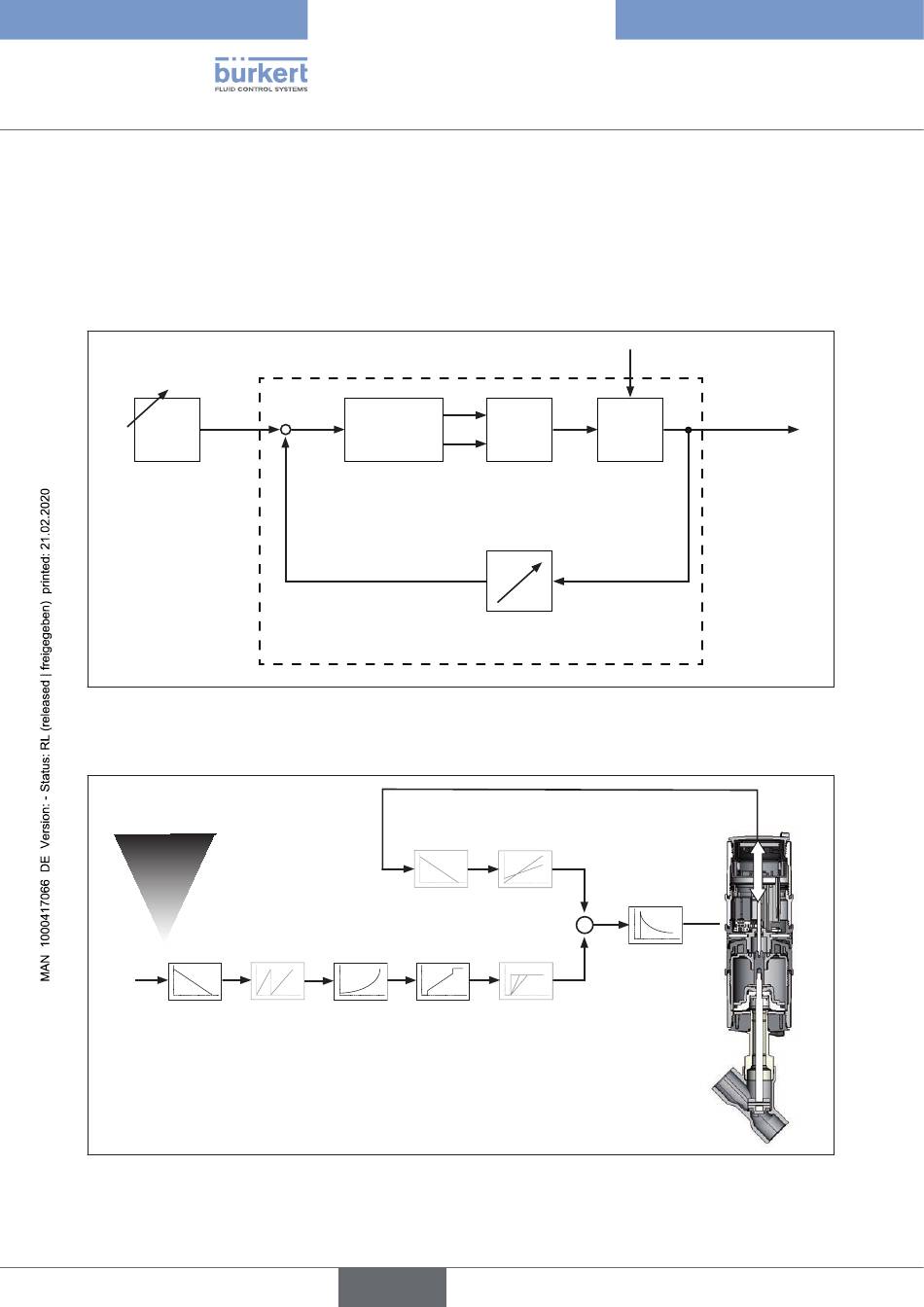

Bild 5:
Signalflussplan Positioner
5.6.1
Schematische Darstellung der Stellungsregelung Typ 8696
Stellungs-
sollwert
CMD
DIR.CMD
2) nur mit Kommunikations-Software aktivierbar
Bild 6:
Schematische Darstellung Stellungsregelung
18
CMD
Xd1
+
-
Stellungsregler
Stellungsregelkreis
CHARACT
2)
SPLTRNG
2)
deutsch
B1
P
K
E1
Pilotventil-
system
POS
Wegaufnehmer
POS
DIR.ACT
X.LIMIT
2)
2)
CMD*
CUTOFF
X.TIME
2)
Typ 8696 REV.2
Systembeschreibung
Z1
Ventilöffnung
Stetigventil
X.CONTROL
DBND
