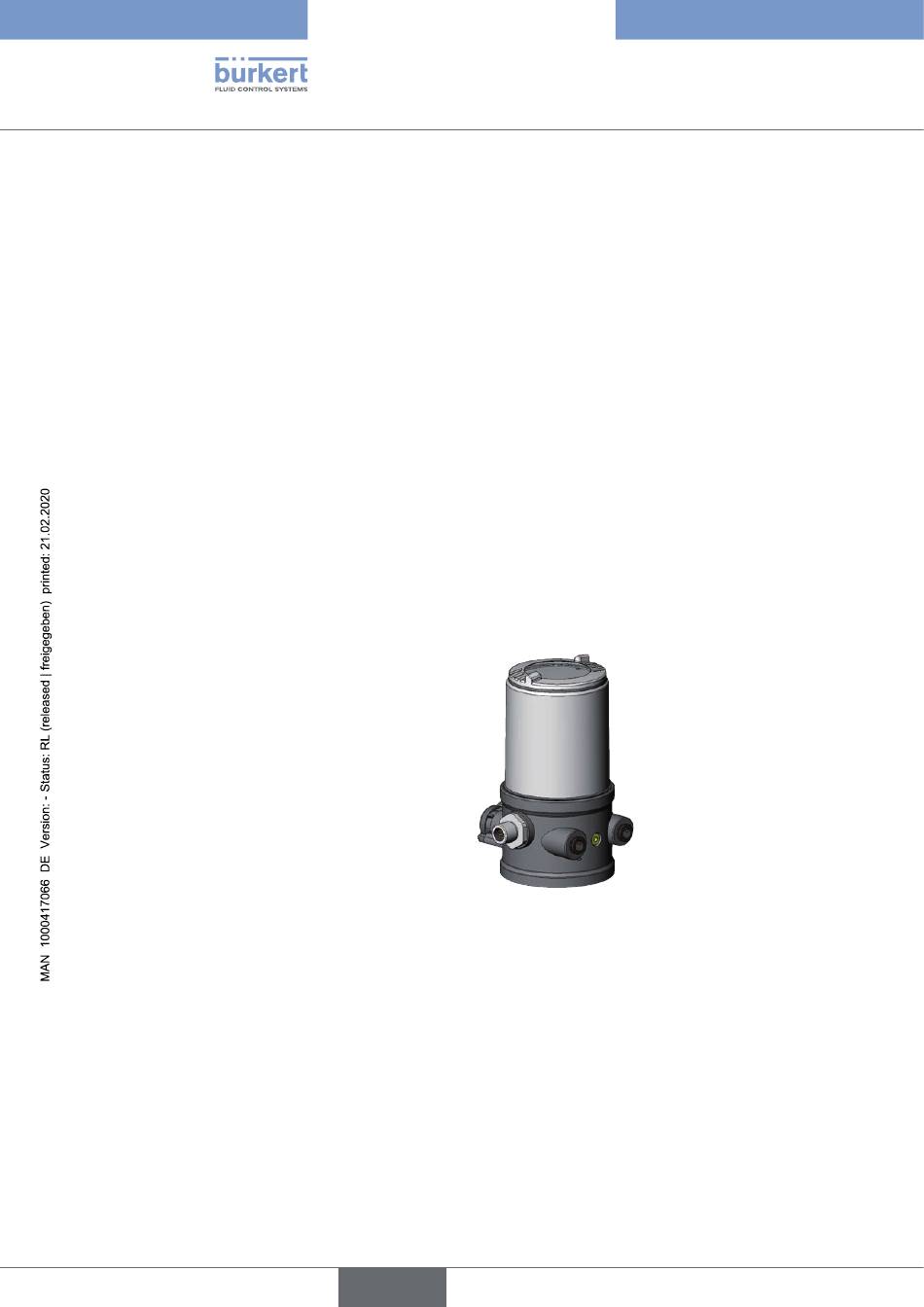

5.5.2
Merkmale
• Ausführungen
für einfachwirkende Ventilantriebe.
• Wegaufnehmer
Kontaktloser und verschleißfreier Wegaufnehmer.
• Mikroprozessorgesteuerte Elektronik
für die Signalverarbeitung, Regelung und Ventilansteuerung.
• Bedienmodul
Die Bedienung des Geräts erfolgt über 2 Tasten und Bürkert Communicator.
• Pilotventilsystem
Das Stellsystem besteht aus 2 Magnetventilen. Ein Ventil dient zur Belüftung und ein weiteres zur Ent-
lüftung des pneumatischen Antriebs. Die Magnetventile arbeiten nach dem Wippenprinzip und werden
über den Regler mit einer PWM-Spannung angesteuert. Dadurch wird eine größere Flexibilität hinsichtlich
Antriebsvolumen und Stellgeschwindigkeit erreicht. Die direktwirkende Ausführung hat eine Nennweite
von DN 0,6.
• Stellungsrückmeldung
Die Stellung des Ventils kann über einen analogen 0/4...20-mA-Ausgang (Variante, ohne Feldbuskommuni-
kation) oder digital über eine Feldbuskommunikation (z B. büS, IO-Link) an die SPS weitergeleitet werden.
• Digitaleingang (bei Variante ohne Feldbuskommunikation)
Bei Anlegen einer Spannung > 10 V wird Sicherheitsstellung (SAFEPOS) aktiv, d. h. das Ventil wird in die
Sicherheitsstellung gebracht (Werkseinstellung, kann mit Kommunikations-Software geändert werden).
• Pneumatische Schnittstellen
Schlauchsteckanschluss ∅6 mm / 1/4"
auf Anfrage: Muffenanschluss G 1/8
• Elektrische Schnittstellen
Rundsteckverbinder
• Gehäuse
Das Gehäuse des Positioners wird durch ein Druckbegrenzungsventil vor zu hohem Innendruck, z. B.
infolge von Leckagen, geschützt.
• Kommunikationsschnittstelle
Zum Austausch von Prozessdaten und zur Konfiguration und Parametrierung
16
deutsch
Typ 8696 REV.2
Systembeschreibung
