Variante zur Ansteuerung von Fremdgeräten
Mit einer speziellen Variante kann der Positioner Typ 8696 an Fremdgeräte angebaut werden.
Diese Variante besitzt ein anderes Grundgehäuse, damit die Steuerluftanschlüsse extern angeschlossen
werden können.
Grundgehäuse

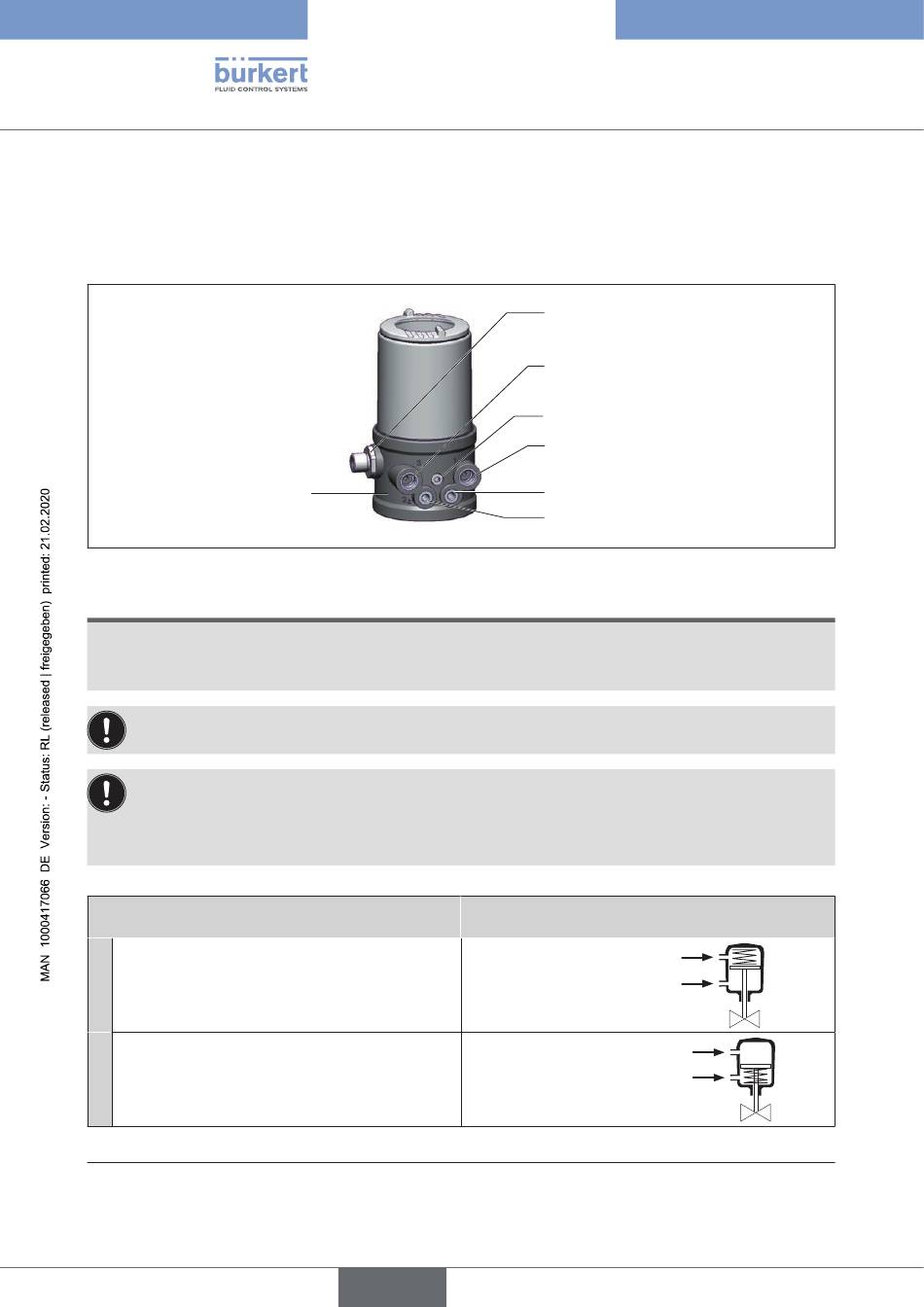

Bild 2:
Variante für Fremdgeräte
ACHTUNG!
Beschädigung oder Funktionsausfall durch Eindringen von Verschmutzung und Feuchtigkeit.
▶ Zur Einhaltung der Schutzart IP65/IP67 den nicht benötigten Steuerluftausgang mit dem freien Steuerluft-
anschluss des Fremdgeräts verbinden oder mit einem Verschlussstopfen verschließen.
„In Ruhestellung" bedeutet, dass das Pilotventil des Positioners Typ 8696 stromlos bzw. nicht
betätigt ist.
Bei feuchter Umgebungsluft kann eine Schlauchverbindung zwischen Steuerluftausgang 2
Positioners und dem nicht angeschlossenen Steuerluftanschluss des Fremdgeräts hergestellt
werden.
Dadurch wird die Federkammer des Fremdgeräts mit trockener Luft aus dem Entlüftungskanal
des Positioners versorgt.
Steuerfunktion
Prozessventil in Ruhestellung geschlossen
A
(durch Federkraft)
Prozessventil in Ruhestellung offen
B
(durch Federkraft)
Tabelle 2:
Pneumatische Verbindung mit Fremdgerät
1) Anschluss optional, siehe Hinweis.
14
Pneumatische Verbindung
Typ 8696 mit Fremdgerät
Steuerluftausgang
Steuerluftausgang
deutsch
Typ 8696 REV.2
Systembeschreibung
Elektrischer Anschluss
Rundsteckverbinder M12 x 1
Abluftanschluss
(Beschriftung: 3)
Befestigungsschrauben (2 x)
Steuerluftanschluss
(Beschriftung: 1)
Steuerluftausgang 2
1
Steuerluftausgang 2
2
2
1)
2
2
1
2
1
2
1)
2
des
2
