5
SYSTEMBESCHREIBUNG
5.1
Vorgesehener Einsatzbereich
Der Positioner Typ 8696 ist für den Anbau an pneumatische Antriebe von Prozessventilen zur Steuerung von
Medien vorgesehen.
5.2
Funktion des Positioners und Kombination mit
Ventiltypen
Der Positioner Typ 8696 ist ein elektropneumatischer Stellungsregler für pneumatisch betätigte Stellventile mit
einfachwirkenden Antrieben.
Der Positioner bildet mit dem pneumatischen Antrieb eine funktionelle Einheit.
Die Regelventilsysteme können für vielfältige Regelungsaufgaben in der Fluidtechnik genutzt werden und je
nach Einsatzbedingungen können verschiedene Prozessventile aus dem Bürkert-Programm mit dem Posi-
tioner kombiniert werden. Geeignet sind Schrägsitz-, Geradsitz- oder Membranventile Typ 2300, 2301, 2103
mit Antriebsgröße 50 mm.

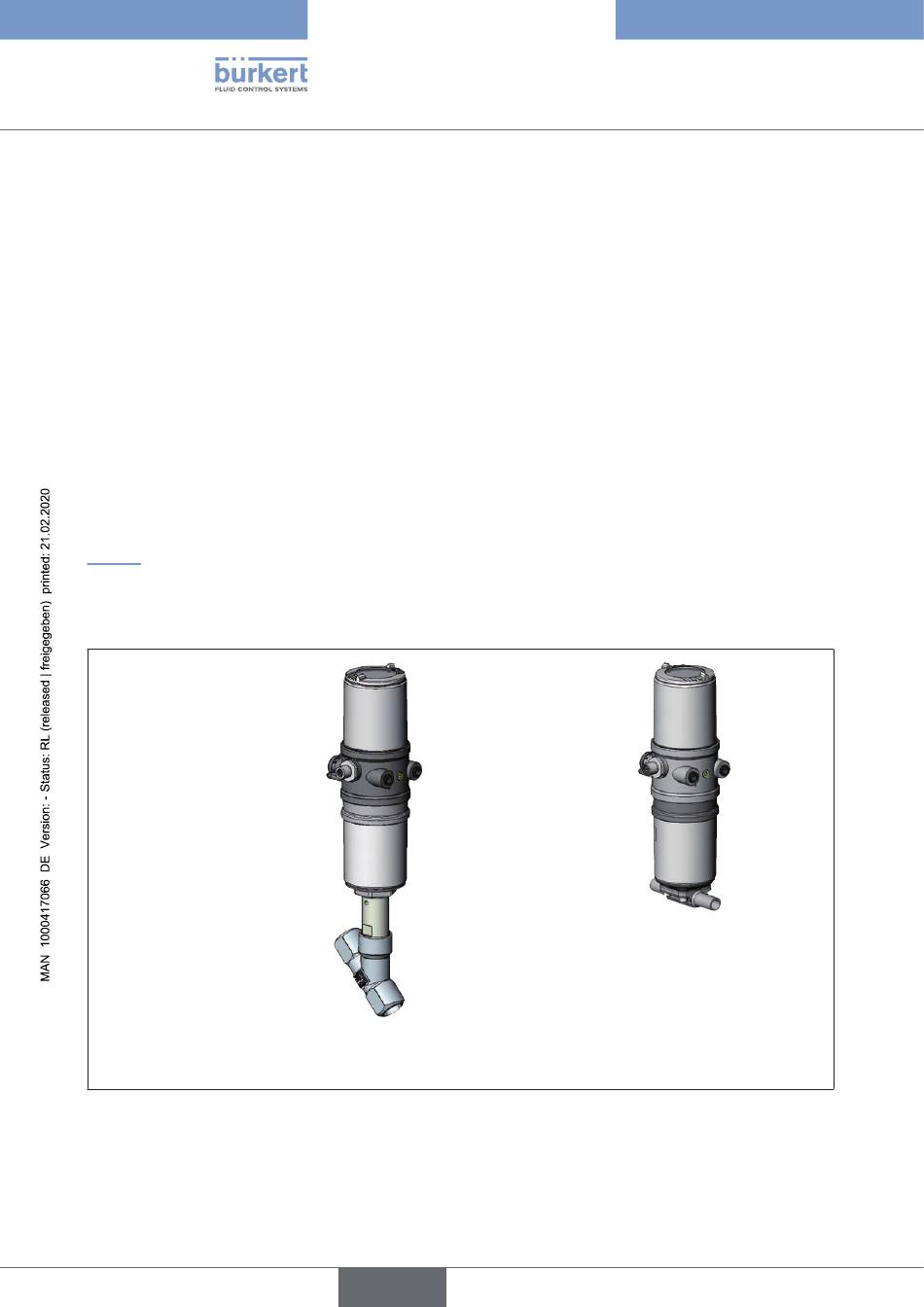

„Bild 1" zeigt eine Übersicht der möglichen Kombinationen von Positioner und verschiedenen pneumatisch
betätigten Ventilen. Für jeden Typ sind verschiedene, hier nicht abgebildete Ventilnennweiten lieferbar. Genauere
Angaben hierzu entnehmen Sie den jeweiligen Datenblättern. Die Produktpalette wird laufend erweitert.
Positioner
Typ 8696
Bild 1:
Übersicht möglicher Kombinationen
12
mit Schrägsitzventil
deutsch
Typ 8696 REV.2
Systembeschreibung
mit Membranventil
