7.2

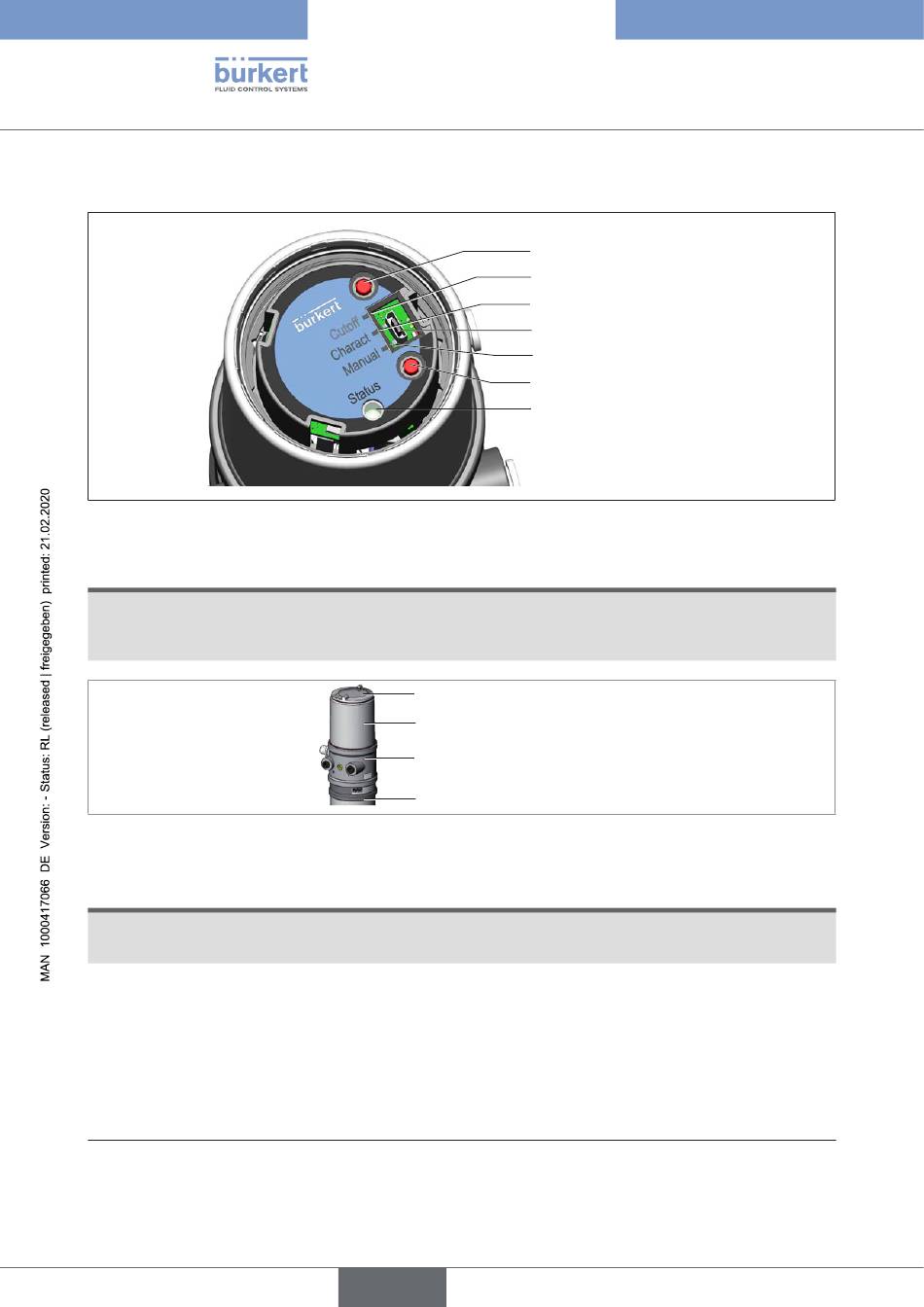

Bedien- und Anzeigeelemente des Positioners
Bild 10:
Beschreibung Bedienelemente
ACHTUNG!
Bruch der pneumatischen Verbindungsstutzen durch Dreheinwirkung.
▶ Beim Abschrauben und Einschrauben der Klarsichthaube nicht am Antrieb des Prozessventils sondern
am Grundgehäuse gegenhalten.
Bild 11:
Positioner öffnen
→
Die Klarsichthaube des Positioners abschrauben, um die Tasten zu bedienen.
ACHTUNG!
Beschädigung oder Funktionsausfall durch Eindringen von Verschmutzung und Feuchtigkeit.
▶ Zur Einhaltung der Schutzart IP65/IP67 die Klarsichthaube bis auf Anschlag einschrauben.
→
Gehäuse schließen (Schraubwerkzeug: 674078
13) Das Schraubwerkzeug (674078) ist über Ihre Bürkert-Vertriebsniederlassung erhältlich.
28
Klarsichthaube
Gehäusemantel
Grundgehäuse
Antrieb
).
13)
deutsch
Typ 8696 REV.2
Bedien- und Anzeigeelemente
Taste 1
Cutoff-LED
Charact-LED
Kommunikationsschnittstelle
Manual-LED
Taste 2
Status-LED
