10
PneumaTischer anschluss
Gefahr
Verletzungsgefahr durch hohen Druck und mediumsaustritt.
▶ Vor Arbeiten an Gerät oder Anlage den Druck abschalten.
Leitungen entlüften oder entleeren.
WarnunG
Verletzungsgefahr bei unsachgemäßer installation.
▶ Die Installation darf nur autorisiertes Fachpersonal mit geeig-
netem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes einschalten und unkon-
trollierten anlauf der anlage.
▶ Anlage gegen unbeabsichtigtes Einschalten sichern.
▶ Sicherstellen, dass die Anlage nur kontrolliert anläuft.
Anschluss 3:
Entlüftung

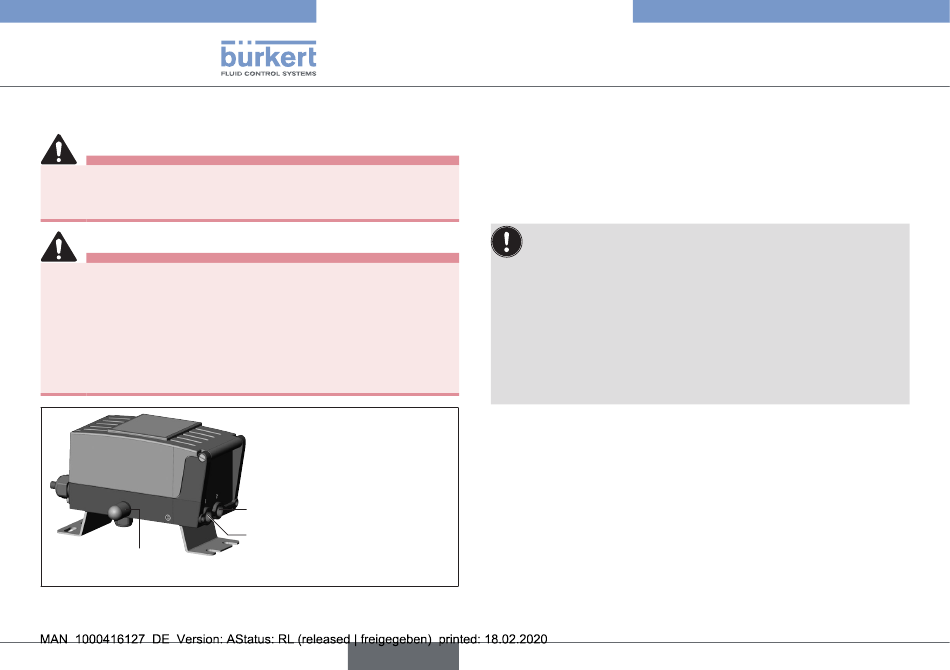

Bild 19: Lage der pneumatischen Anschlüsse
44
Anschluss 2: Arbeitsanschluss
Anschluss 1: Versorgungsdruck
deutsch
Typ 8635
Pneumatischer Anschluss
→ Versorgungsdruck (1,4...6 bar) an Anschluss 1 anlegen.
→ Anschluss 2 mit der Kammer des einfachwirkenden Antriebs
verbinden.
→ An Anschluss 3 möglichst einen Schalldämpfer oder Ähnliches
anschließen. Wird der Anschluss offen gelassen, besteht die
Gefahr, dass Spritzwasser in das Gerät eindringt.
wichtige information für einwandfreies regelverhalten.
Der anliegende Versorgungsdruck muss 0,5...1 bar höher
sein als der auf dem Regelventil angegebene Mindest-
steuerdruck. Damit wird verhindert, dass eine zu geringe
Druckdifferenz das Regelverhalten im oberen Hubbereich
stark negativ beeinflusst.
Schwankungen des Versorgungsdrucks während des
Betriebs gering halten (max. ± 10 %). Bei stärkeren
Schwankungen sind die mit der X.TUNE-Funktion einge-
messenen Regelparameter nicht optimal.
