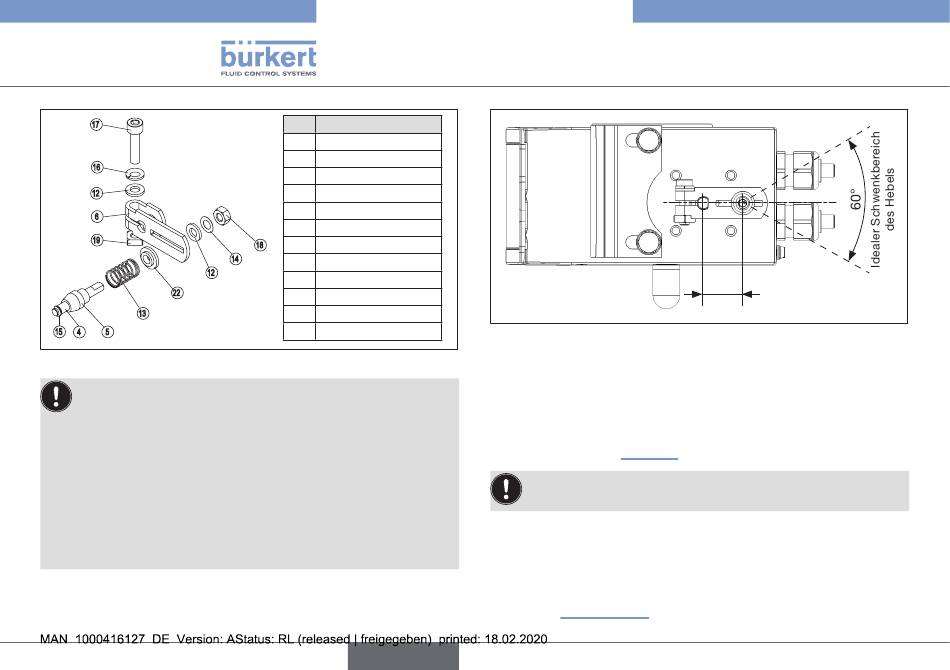

Bild 11: Montage des Hebels
Der Abstand des Mitnehmerstifts zur Welle sollte gleich
dem Antriebshub sein. Dadurch ergibt sich der ideale
Schwenkbereich des Hebels von 60°. So ist sichergestellt,
dass der Wegaufnehmer mit guter Auflösung arbeitet.
Drehbereich des wegaufnehmers:
Der maximale Drehbereich des Wegaufnehmers beträgt 120°.
schwenkbereich des hebels:
Minimal 30°
Ideal 60°
Maximal 120° (innerhalb des Drehbereichs des Wegaufnehmers)
Die auf dem Hebel aufgedruckte Skala ist nicht relevant.
40
nr.
Bezeichnung
4
Mitnehmerstift
5
Konusrolle
6
Hebel
12
Scheibe
13
Feder
14
Federscheibe
15
Sicherungsscheibe
18
14
16
Federring
17
Sechskantschraube
18
Sechskantmutter
19
Vierkantmutter
22
Führungsscheibe
deutsch
Typ 8635
Direktanbau an Schubantrieb
Bild 12: Schwenkbereich des Hebels
→ Hebel auf die Welle des SideControls Typ 8635 aufstecken
und festschrauben.
8.3
Anbauwinkel befestigen
→ Anbauwinkel ① mit Sechskantschrauben ⑨, Federringen ⑩
und Scheiben ⑪ an der Rückseite des SideControls Typ 8635
befestigen (siehe „Bild 13").
Die Wahl der verwendeten M8-Gewinde am SideControl
Typ 8635 hängt von der Antriebsgröße ab.
→ Zur Ermittlung der richtigen Position den SideControl Typ 8635
mit Anbauwinkel an den Antrieb halten.
Die Konusrolle am Hebel des Wegaufnehmers muss im Bügel
über den gesamten Hubbereich am Antrieb frei laufen können.
Bei 50 % Hub sollte die Hebelstellung in etwa waagrecht sein
(Kapitel „8.4" Seite 41 beachten!).
Abstand = Hub des
Antriebs
