Pneumatischer Anschluss

12 PNEUMATISCHER ANSCHLUSS
12.1

Sicherheitshinweise

GEFAHR!
Verletzungsgefahr durch hohen Druck in Anlage/Gerät.
▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und Leitungen entlüften/entleeren.
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Installation.
▶ Die Installation darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes Einschalten der Anlage und unkontrollierten Wiederanlauf.
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Installation einen kontrollierten Wiederanlauf gewährleisten.

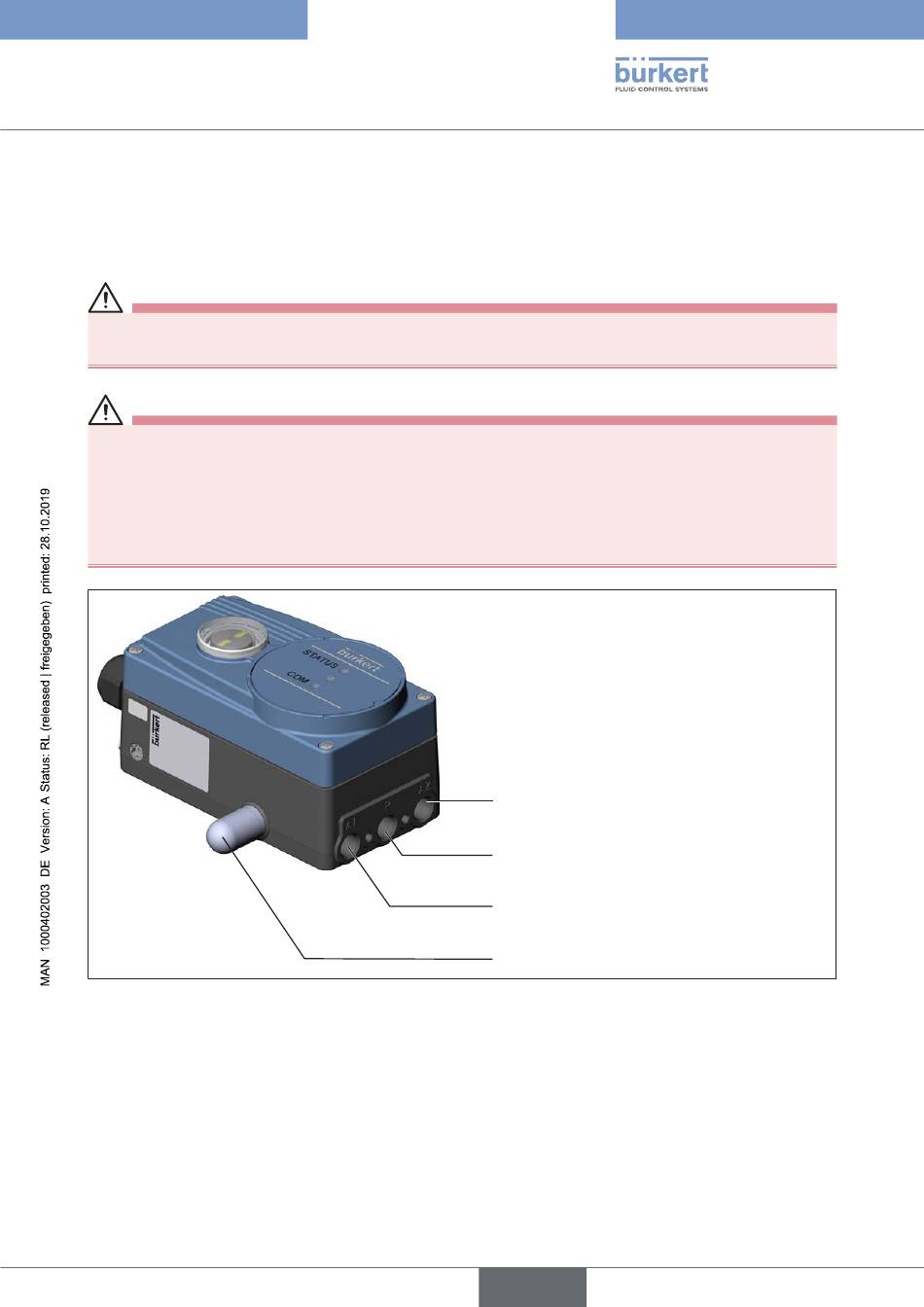

Bild 32: Pneumatische Installation, Lage der Anschlüsse
Arbeitsanschluss 2
(Anschluss: A2)
Druckversorgungsanschluss 1,4...7 bar
(Anschluss: P)
Arbeitsanschluss 1
(Anschluss: A1)
Entlüftungsanschluss
