Montage der Remote-Variante
7.4
Wegaufnehmer elektrisch anschließen
Gefahr
gefahr durch stromschlag.
▶ Vor Arbeiten an Gerät oder Anlage die Spannung abschalten.
Gegen Wiedereinschalten sichern.
3-poliger Flachstecker

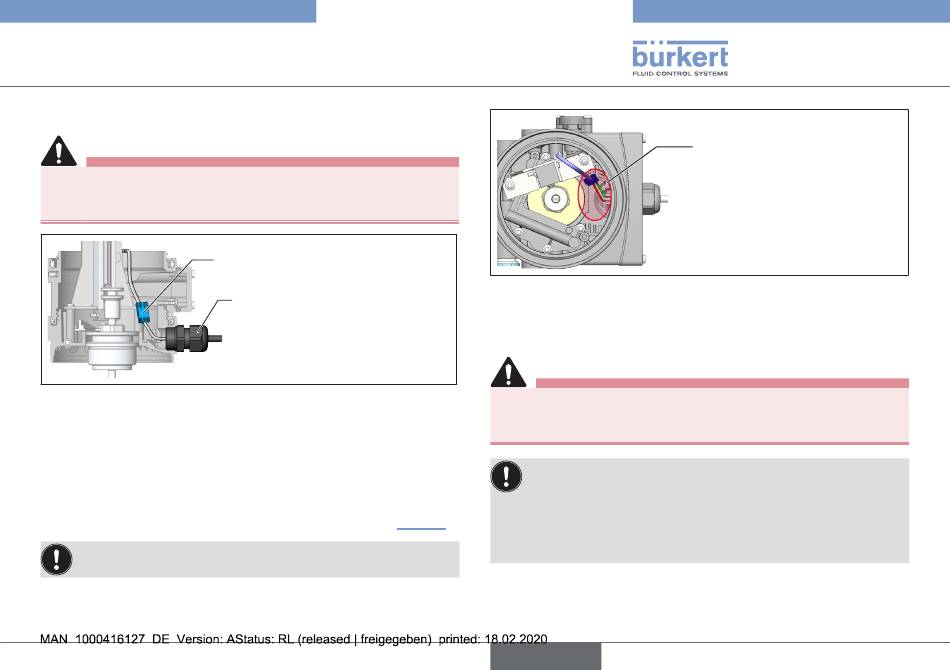

Bild 7:
Elektrischer Anschluss
→ Das am SideControl Typ 8635 vormontierte Kabel mit dem
montierten Flachstecker durch die Kabelverschraubung des
Wegaufnehmers führen.
→ Den Flachstecker mit seinem Gegenstück im Wegaufnehmer
verbinden.
→ Beim Festziehen der Kabelverschraubung auf die Position der
Steckverbindung achten (siehe markierter Bereich in „Bild 8").
Das Kabel im Gehäuse muss von minimaler Länge sein,
darf aber nicht unter Zug stehen.
→ Gehäusemantel aufstecken und im Uhrzeigersinn bis zum
Anschlag einschrauben.
Typ 8635
Kabelverschraubung des
Wegaufnehmers
Bild 8:
Position der elektrischen Steckverbindung im Wegaufnehmer
7.5
Wegaufnehmer pneumatisch
anschließen
Gefahr
Verletzungsgefahr durch hohen Druck und mediumsaustritt.
▶ Vor Arbeiten an Gerät oder Anlage den Druck abschalten.
Leitungen entlüften oder entleeren.
Die Länge der Steuerluftleitung an die Antriebsgröße
anpassen.
Das durch die Steuerluftleitung entstehende Totraumvolumen
kann die Regeleigenschaften negativ beeinflussen.
Grundsätzlich gilt: je kleiner der Antrieb, umso empfindlicher
reagiert das Regelsystem auf die Länge der Steuerluftleitung.
deutsch
Steckverbindung muss
innerhalb des markierten
Bereichs sein.
37
