9
DirekTanBau an schwenkanTrieB
Gefahr
Verletzungsgefahr durch hohen Druck und mediumsaustritt.
▶ Vor Arbeiten an Gerät oder Anlage den Druck abschalten.
Leitungen entlüften oder entleeren.
gefahr durch stromschlag.
▶ Vor Arbeiten an Gerät oder Anlage die Spannung abschalten.
Gegen Wiedereinschalten sichern.
WarnunG
Verletzungsgefahr bei unsachgemäßer montage.
▶ Nur geschultes Fachpersonal darf Montagearbeiten
ausführen.
▶ Montagearbeiten nur mit geeignetem Werkzeug ausführen.
Verletzungsgefahr durch ungewolltes einschalten und unkon-
trollierten anlauf der anlage.
▶ Anlage gegen unbeabsichtigtes Einschalten sichern.
▶ Sicherstellen, dass die Anlage nur kontrolliert anläuft.
Vorsicht
Verletzungsgefahr durch schweres gerät.
Beim Transport oder bei Montagearbeiten kann ein schweres
Gerät herunterfallen und Verletzungen verursachen.
▶ Schweres Gerät ggf. nur mit Hilfe einer zweiten Person trans-
portieren, montieren und demontieren.
▶ Geeignete Hilfsmittel verwenden.
42
9.1
Anbausatz für Schwenkantriebe
Zur Montage des SideControls auf Schwenkantriebe nach
NAMUR wird folgendes Zubehör benötigt:
• Anbausatz (Bestell-Nr. 787338)
• Montagebrücke (Bestell-Nr. 770294)
Beides ist als Zubehör von Bürkert lieferbar.
anbausatz für schwenkantriebe
nr. anz. Bezeichnung
1
1
2
2
3
4
4
4
5
2

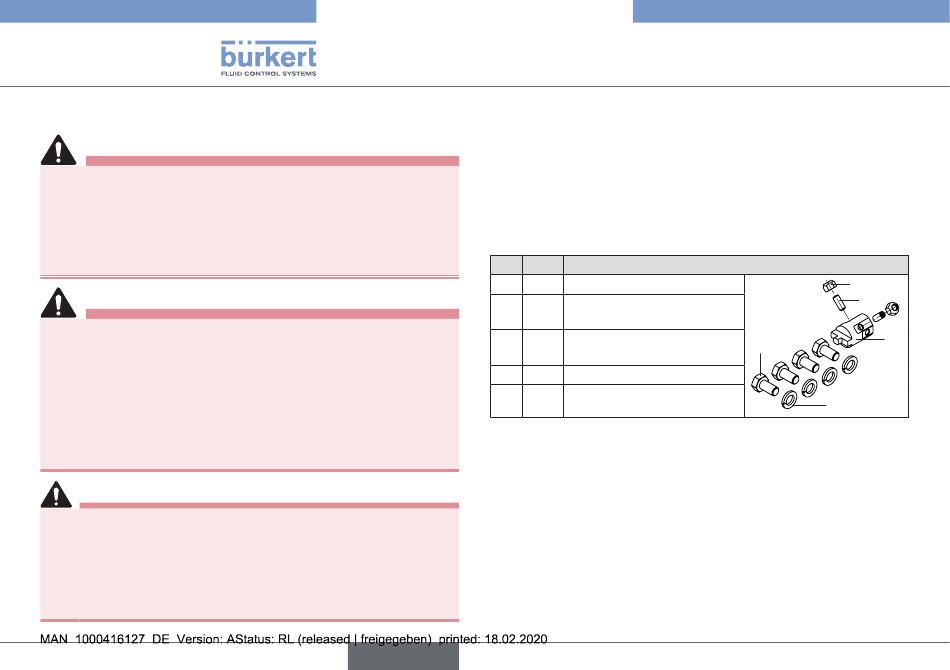

Bild 16: Anbausatz für Schwenkantriebe
9.2
SideControl an Schwenkantrieb
montieren
Die Welle des im SideControl Typ 8635 integrierten Wegauf-
nehmers wird mithilfe des Adapters an die Welle des Schwenk-
antriebs gekoppelt.
Vor der montage
→ Anbauposition des SideControls Typ 8635 festlegen:
- parallel zum Antrieb oder
- um 90° gedreht zum Antrieb
deutsch
Typ 8635
Direktanbau an Schwenkantrieb
Adapter
Gewindestift DIN 913
M 4 x 10
Sechskantschraube
DIN 933 M 6 x 12
Federring B 6
Sechskantmutter M4
⑤
②
①
③
④
