Direktanbau an Schwenkantrieb
→ Grundstellung und Drehrichtung des Antriebs ermitteln.
→ Anflachung der Welle zum Schwenkbereich ausrichten (siehe
„Bild 17").
Der maximale Schwenkbereich beträgt 120°.
montage
Adapter ① auf die Welle des SideControls stecken und mit
den beiden Gewindestiften ② und den Sechskantmuttern ⑤
befestigen.
Verdrehschutz: Einer der Gewindestifte muss auf der
Anflachung der Welle aufliegen.
→ Montagebrücke passend zum Antrieb aufbauen. Die Mon-
tagebrücke besteht aus 4 Teilen, die durch unterschiedliche
Anordnung an den Antrieb angepasst werden können.
→ Montagebrücke mit den 4 Sechskantschrauben ③ und den
Federringen ④ am SideControl befestigen (siehe „Bild 18").
→ SideControl mit Montagebrücke auf Schwenkantrieb auf-
setzen und mit 4 Sechskantschrauben ⑥ befestigen (siehe
„Bild 18").
Wird nach dem Start der X.TUNE-Funktion im LC-Display
die Meldung X.ERR 5 angezeigt, ist die Ausrichtung der
Welle des SIDE Control zur Welle des Antriebs nicht
korrekt.
▶ Ausrichtung prüfen.
▶ X.TUNE-Funktion wiederholen.
Typ 8635
Anflachung an der Welle beachten!
Anflachung links

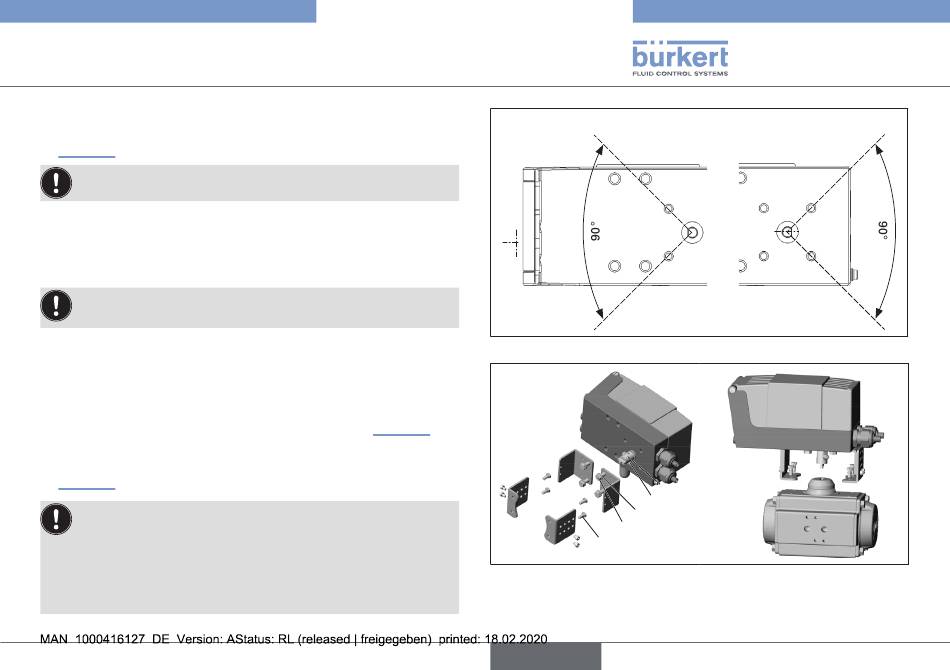

Bild 17: Schwenkbereich
①
②+⑤
④
③
⑥
Bild 18: Montagebrücke befestigen, SideControl auf den
Schwenkantrieb montieren
deutsch
Schwenkbereich 90°
Anflachung rechts
43
