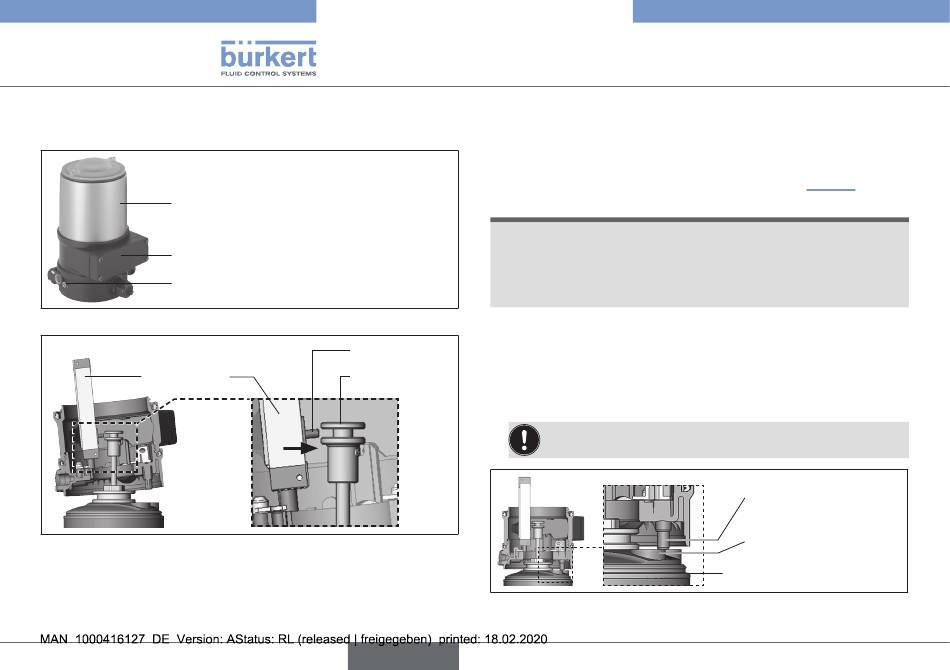

7.3
Wegaufnehmer auf den Antrieb
montieren
Gehäusemantel
Grundgehäuse
Befestigungsschrauben (2x)
Bild 4:
Wegaufnehmer Remote
Potentiometer
Bild 5:
Detail Montage Wegaufnehmer auf Antrieb
→ Gehäusemantel des Wegaufnehmers gegen den Uhrzeigersinn
aufschrauben und abnehmen.
→ Im Grundgehäuse des Wegaufnehmers den Schieber des
Potentiometers nach unten schieben.
36
→ Grundgehäuse über die Schaltnocke des Ventilantriebs
stülpen, dabei den Schieber des Potentiometers seitlich in die
Schaltnocke einführen.
→ Verbindungsstutzen des Grundgehäuses zu den Steuerluftan-
schlüssen des Ventilantriebs ausrichten (siehe „Bild 6").
achtunG
→ Kontrollieren:
Ist der Schieber des Potentiometers in die Schaltnocke ein-
gehängt?
Sind die Verbindungsstutzen des Wegaufnehmers zu den
Steuerluftanschlüssen ausgerichtet?
→ Wegaufnehmer ohne Drehbewegung auf den Antrieb
schieben, bis an der Formdichtung kein Spalt mehr sichtbar
Schieber
ist.
→ Wegaufnehmer mit den beiden seitlichen Befestigungs-
Schaltnocke
schrauben auf dem Antrieb befestigen.
Anziehdrehmoment maximal 1,5 Nm!
Bild 6:
deutsch
Typ 8635
Montage der Remote-Variante
Um die Schutzart IP65/67 sicherzustellen, das
maximale Anziehdrehmoment nicht überschreiten.
Wegaufnehmer zum Antrieb ausrichten
Verbindungsstutzen
Grundgehäuse
Steuerluftanschlüsse
Ventilantrieb
Formdichtung
