Direktanbau an Schubantrieb
8.1
Anbausatz für Schubantriebe
Zur Montage des SideControls auf Schubantriebe nach NAMUR
wird ein Anbausatz (als Zubehör lieferbar) benötigt.
nr.
anz. Bezeichnung
1
1
NAMUR Anbauwinkel IEC 534
2
1
Bügel
3
2
Klemmstück
4
1
Mitnehmerstift
5
1
Konusrolle
6a
1
Hebel NAMUR für Hubbereich 3...35 mm
6b
1
Hebel NAMUR für Hubbereich 35...130 mm
7
2
U-Bolzen
8
4
Sechskantschraube DIN 933 M8 x 20
9
2
Sechskantschraube DIN 933 M8 x 16
10
6
Federring DIN 127 A8
11
6
Scheibe DIN 125 B8,4
12
2
Scheibe DIN 125 B6,4
13
1
Feder VD-115E 0,70 x 11,3 x 32,7 x 3,5
14
1
Federscheibe DIN 137 A6
15
1
Sicherungsscheibe DIN 6799 - 3,2
16
3
Federring DIN 127 A6
17
3
Sechskantschraube DIN 933 M6 x 25
18
1
Sechskantmutter DIN 934 M6
19
1
Vierkantmutter DIN 557 M6
21
4
Sechskantmutter DIN 934 M8
22
1
Führungsscheibe 6,2 x 9,9 x 15 x 3,5
Tab. 2:
Anbausatz für Schubantriebe
Typ 8635
8.2
Bügel und Hebel montieren
Die Übertragung der Ventilstellung auf den im SideControl
Typ 8635 eingebauten Wegaufnehmer erfolgt über einen Hebel
(nach NAMUR).
2
16
3
17

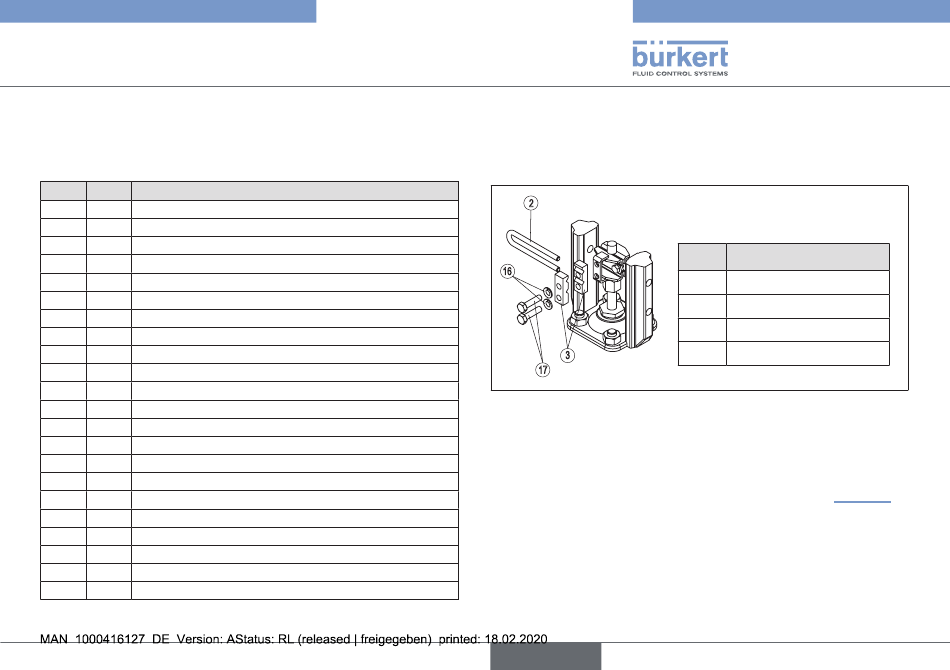

Bild 10: Montage des Bügels
Bügel ② mithilfe der Klemmstücke ③, der Sechskantschrauben
⑰ und der Federringe ⑯ an der Antriebsspindel montieren.
Entsprechend dem Hub des Antriebs den kurzen Hebel (6a) oder
den langen Hebel (6b) wählen.
Hebel zusammenbauen, falls nicht vormontiert (siehe „Bild 11").
deutsch
nr.
Bezeichnung
2
Bügel
3
Klemmstück
16
Federring
17
Sechskantschraube
39
