Technische Daten
6.3.2 Elektrische Daten
schutzklasse
III nach DIN EN 61140
stromversorgung
über Sollwerteingang 4...20 mA,
2-Leiter-Technik
Bürdenspannung
< 10,2 V
Bürdenwiderstand
590 Ω (bei 20 mA und 11,8 V
Prozessistwert-eingang
4...20 mA
(optional)
Bürdenspannung
200 mV bei 20 mA
Bürdenwiderstand
10 Ω
Digitaleingang
mechanischer Schließer/Öffner
analoge rückmeldung
4...20 mA (galvanisch getrennt)
(optional)
Es handelt sich um ein passives
Signal, das extern versorgt werden
muss.
Versorgungsspannung U
Bürde
U
2 digitale ausgänge (optional)
verhalten sich wie ein NAMUR-Sensor gemäß EN 60947-5-6
(galvanisch getrennt)
Versorgungsspannung
Strom
Schaltzustand OPEN
Strom
Schaltzustand CLOSE
Wirkrichtung
(parametrierbar)
Typ 8635
= 12...30 V
Vers
≥ 12 V + R
x 20 mA
Vers
Bürde
5...11 V
< 1,2 mA
> 2,1 mA
NO (normally open) oder
NC (normally closed)
Zulässige höchstwerte
6.4

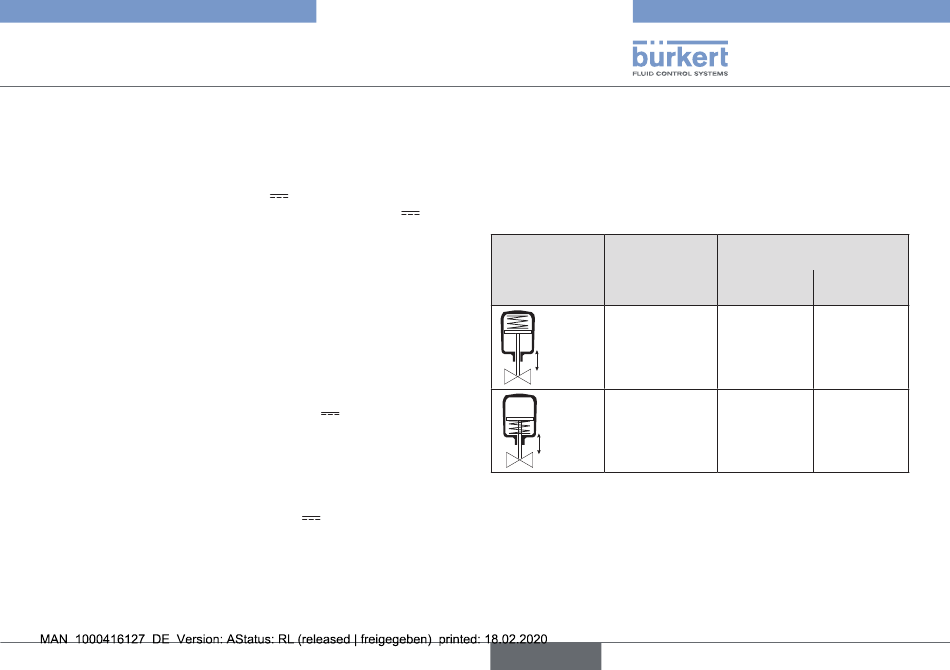

Sicherheitsendlagen nach Ausfall der
elektrischen oder pneumatischen
)
Hilfsenergie
Antriebsart
up
down
up
down
Tab. 1:
Sicherheitsendlagen
deutsch
siehe
Konformitätsbescheinigung
Sicherheitsendlagen nach
Ausfall der
Bezeichnung
elektrischen
Hilfsenergie
einfachwirkend,
Steuerfunktion A
down
(NC)
einfachwirkend,
Steuerfunktion B
up
(NO)
pneumat.
Hilfsenergie
down
up
33
