DE
Vorgehensweise zur Prüfung
1. Nadel/Elektrode an der Vorderseite einer verfügbaren
Nadelfassung anbringen. Darauf achten, dass die
Nadel/Elektrode gut sitzt, so dass ein sicherer Kontakt
zwischen der Metallfassung und dem Gewindeeinsatz
der Nadel/Elektrode hergestellt ist.
2. Mit einem VOM-Messgerät mit einer Messgenauigkeit
von 15 Megaohm das erste Kabel des Messgeräts
mit der Metallnadelfassung und das zweite Kabel mit
dem Nadel-/Elektrodenkabel verbinden. Der Nadel-/
Elektrodenwiderstand sollte bei 9 Volt weniger als
35 Megaohm betragen oder 12 bis 17 Megaohm
bei 1000 Volt. Nadeln/Elektroden außerhalb dieser
Bereiche sind auszutauschen.
LAUFBAUGRUPPE
Ausbau
1. Lauf mit einer Hand festhalten und mit der anderen
Hand den Befestigungsring der Luftkappe lösen.
2. Befestigungsring vollständig abschrauben und
Luftkappe entfernen.
3. Verwenden Sie einen Flachklingen-Schraubendreher
um die zwei (2) Ansatzschrauben zu lösen, mit welchen
der Abzug am Applikatorgriff befestigt ist.
GEGEN DEN
C C W
UZS

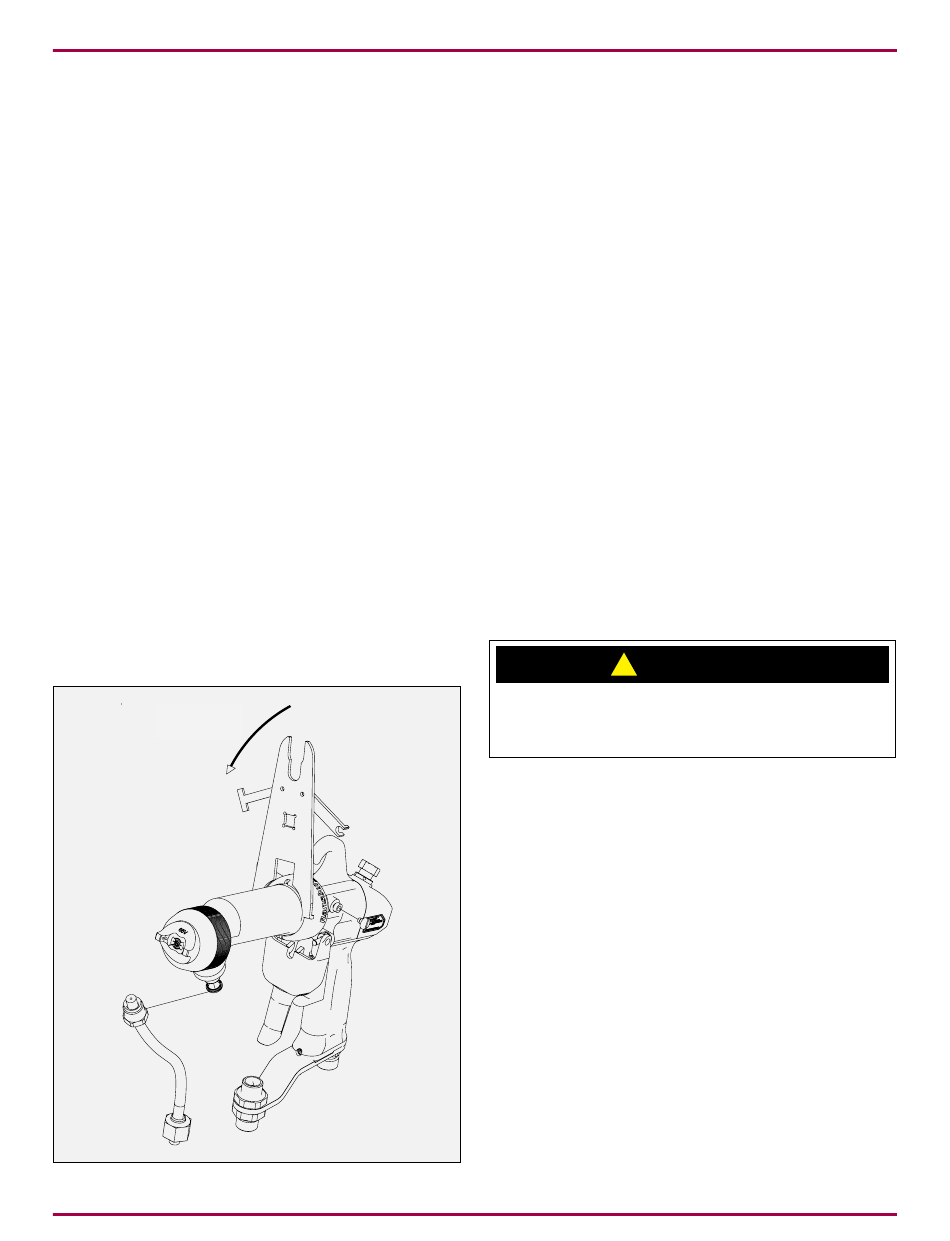

Abbildung 12: Ausbau der Laufbaugruppe
AH-06-02-R16 (10/2019)
4. Entfernen Sie den Abzug vom Applikatorgriff.
5. Lösen Sie den Flüssigkeitsschlauchanschluss mit
einem einstellbaren Schraubenschlüssel vom Lauf und
schieben Sie ihn am Flüssigkeitsschlauch herunter.
Der Flüssigkeitsschlauch muss entfernt werden, bevor
der Lauf gelöst wird, um Schäden an der Cascade
zu vermeiden.
6. Ve r w e n d e n S i e d e n S p e z i a l - M e h r z w e c k -
schraubenschlüssel, um die Haltemutter zu lösen, mit
welcher der Lauf am Applikatorgriff befestigt ist. Wenn
die Mutter gelöst wurde, schieben Sie sie auf dem Lauf
nach vorn.
7. H a l t e n S i e d e n A p p l i k a t o r g r i f f u n d d e n
Flüssigkeitsschlauch so, dass der Lauf nach unten
zeigt. Ziehen Sie mit der anderen Hand den Lauf nach
vorn, um ihn vom Griff zu trennen. Sobald der Lauf
vom Griff gelöst ist, entfernen Sie die Feder aus dem
Federhalter und legen Sie sie zur Seite.
8. Der Haltering oder die Mutter müssen nicht vom Lauf
entfernt werden, außer wenn sie beschädigt sind.
Wenn sie ersetzt werden müssen, heben Sie ein
Ende des Halterings über den Rückhalterand und
drehen Sie ihn bis zum Ende des Laufs. Dann kann
die Befestigungsmutter entfernt werden.
!
† Gehen Sie beim Entfernen des Halterings
vorsichtig vor. Wenn er zu weit gedehnt wird, kann
er reißen.
AUSBAU / WIEDEREINBAU DES
LAUFS MIT DEN 2K-FLÜSSIG-
KEITSNADELDICHTUNGEN
Ausbau
1. Entfernen Sie die Einstellmutter des Abzugs und
den Federhalter mit zwei 3/8" Maulschlüsseln von
der Nadelfassung.
2. Positionieren Sie den Lauf so, dass die Vorderseite
nach unten zeigt. Verwenden Sie das kleine
Schraubenschlüsselwerkzeug am Spezial-Mehrzweck-
schraubenschlüssel, um die Dichtungsmutter von der
Rückseite des Laufs gegen den Uhrzeigersinn zu lösen.
40 / 75
WARTUNG
VORSICHT
