BETRIEB

DAS SYSTEM EINSCHALTEN
Stellen Sie vor dem Einschalten des Systems sicher, dass die Hauptstromversorgung ordnungsgemäß
installiert wurde. Weitere Einzelheiten finden Sie im Abschnitt zur Elektroinstallation.
Zum Einschalten:
1. Drehen Sie auf der rechten Seite des Steuermodulgehäuses den Drehtrennschalter im Uhrzeigersinn. Das
System durchläuft eine Startsequenz. Wenn Sie fertig sind, wird auf dem Bildschirm eine Schaltfläche
angezeigt, mit der Sie auf das „Hauptmenü" zugreifen können.
2. Durch Drücken der Hauptmenü-Taste wird das Hauptmenü geöffnet.
ANLEITUNG ZUR BENUTZEROBERFLÄCHE
Das Touchscreen-Display dient zur Steuerung des RM2. Auf den folgenden Seiten werden die verschiedenen
Bildschirme und die zugehörigen Bedienelemente beschrieben. Lesen und verstehen Sie diese Anleitung, um
das RM2-System richtig zu verstehen und zu bedienen.

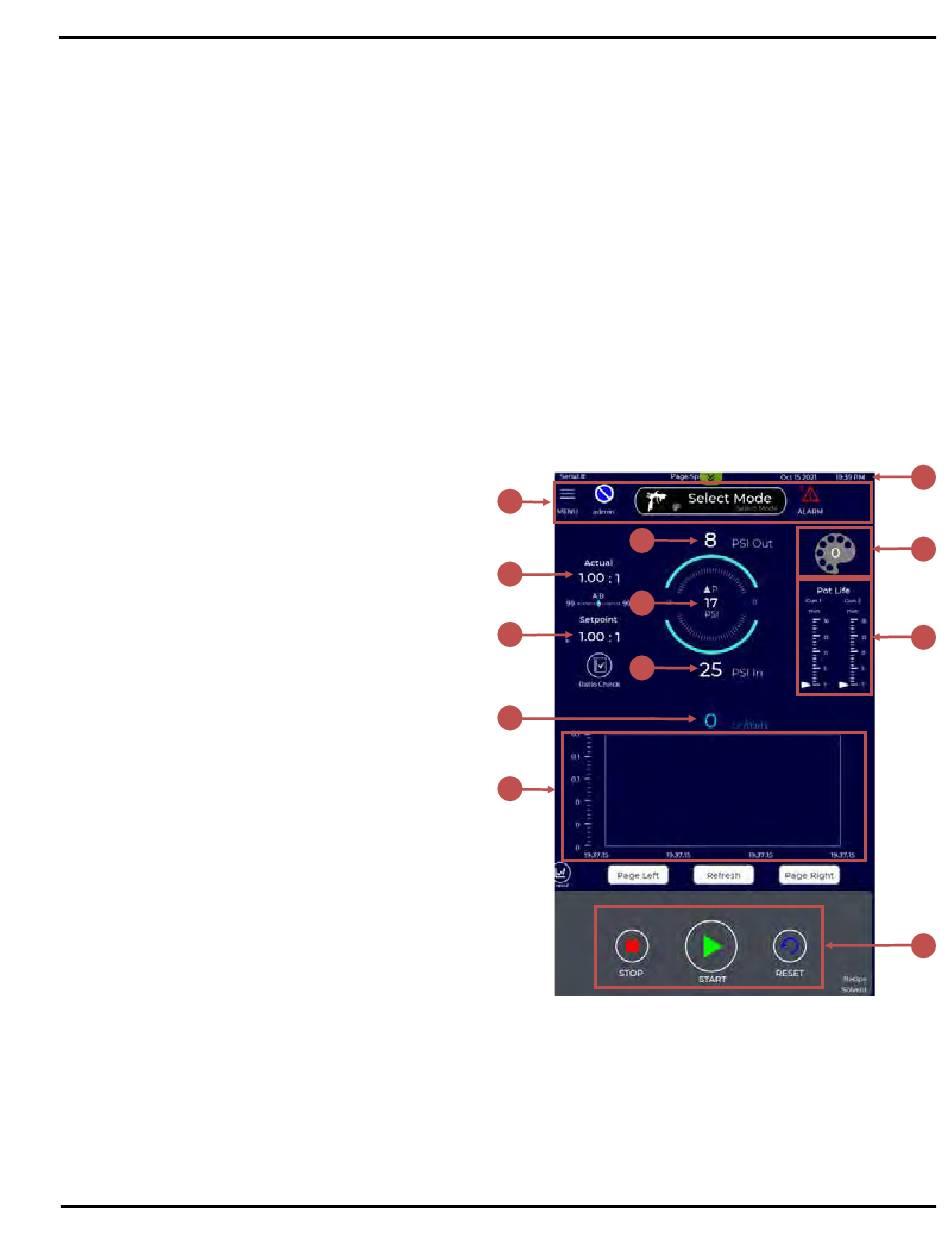

Startbildschirm-Layout/Spray-Bildschirm
1. Navigationsleiste
2. Gemessenes Verhältnis
3. Zielverhältnis
4. Aktuelle Durchflussrate
5. Durchflussratendiagramm
6. Ausgangsdruck
7. Druckdifferenzial
8. Eingangsdruck
9. Aktuelle Uhrzeit und Datum
10. Derzeit geladene Farbe
11. Topfzeitanzeige
12. Menü ausführen
www.carlisleft.com
1
6
2
7
3
8
4
5
51/180
BETRIEB
9
10
11
12
