Einzelraumregler TEC3000
Anschluss
Verfahren Sie wie folgt:
1.
Isolieren Sie die Enden der Adern ca. 6 mm weit ab und schließen Sie sie an die richtigen Schraub
klemmen an.
2.
Befestigen Sie das Kommunikationskabel am Klemmblock.
Sind mehrere Adern in eine Klemme einzuführen, dann müssen die Adern zuvor sorgfältig verdrillt werden.
3.
Drücken Sie dann vorsichtig die überstehenden Kabel zurück in die Wand.
4.
Versiegeln Sie ggf. das Wandloch mit feuerfestem Material, sodass das Messen der Umgebungstempera
tur nicht durch Luftzug beeinflusst werden kann.
5.
Bei vernetzten Modellen muss jetzt noch der EOL-Schalter (End of Line, letztes Gerät am FC-Bus/
N2Open-Bus) in die richtige Position gebracht werden:
ON-Position
OFF-Position
EOL-Schalter
6.
Befestigen Sie zum Schluss den Gehäusedeckel mit der
Unterseite zuerst, wieder am Montagerahmen.
WICHTIG: Stellen Sie sicher, dass Sie den richtigen Gehäuse
deckel auf den richtigen Montagerahmen befestigen.
Die Nummer der CPU-Patine muss mit der Nummer des
Rahmens übereinstimmen.
7.
Montieren Sie die Sicherungsschraube wieder mit Hilfe
des Innensechskantschlüssels (1,5 mm)
8.
Entfernen Sie die Schutzfolie vom Display.
Wenn das Display schmutzig ist, können Sie es vorsichtig
mit Isopropanol oder Ethylalkohol reinigen.
Reiben Sie nicht zu energisch und nutzen Sie kein Wasser,
chemische Reinigungsmittel oder aromatische Lösungs
mittel, da dies den Polarisator beschädigen kann.
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
EOL-Schalter auf ON: Gerät ist das letzte Gerät am Bus
EOL-Schalter auf OFF: Gerät ist nicht das letzte Gerät am Bus
Platinen- und Rahmennummer stimmen nicht überein:
Nur wenn diese beiden Ziffern gleich sind, passen
Gehäusedeckel und Rahmen zusammen.
Folgende Ziffern gelten:
TEC3312: 02
TEC3313: 03
TEC3322: 06
TEC3323: 07

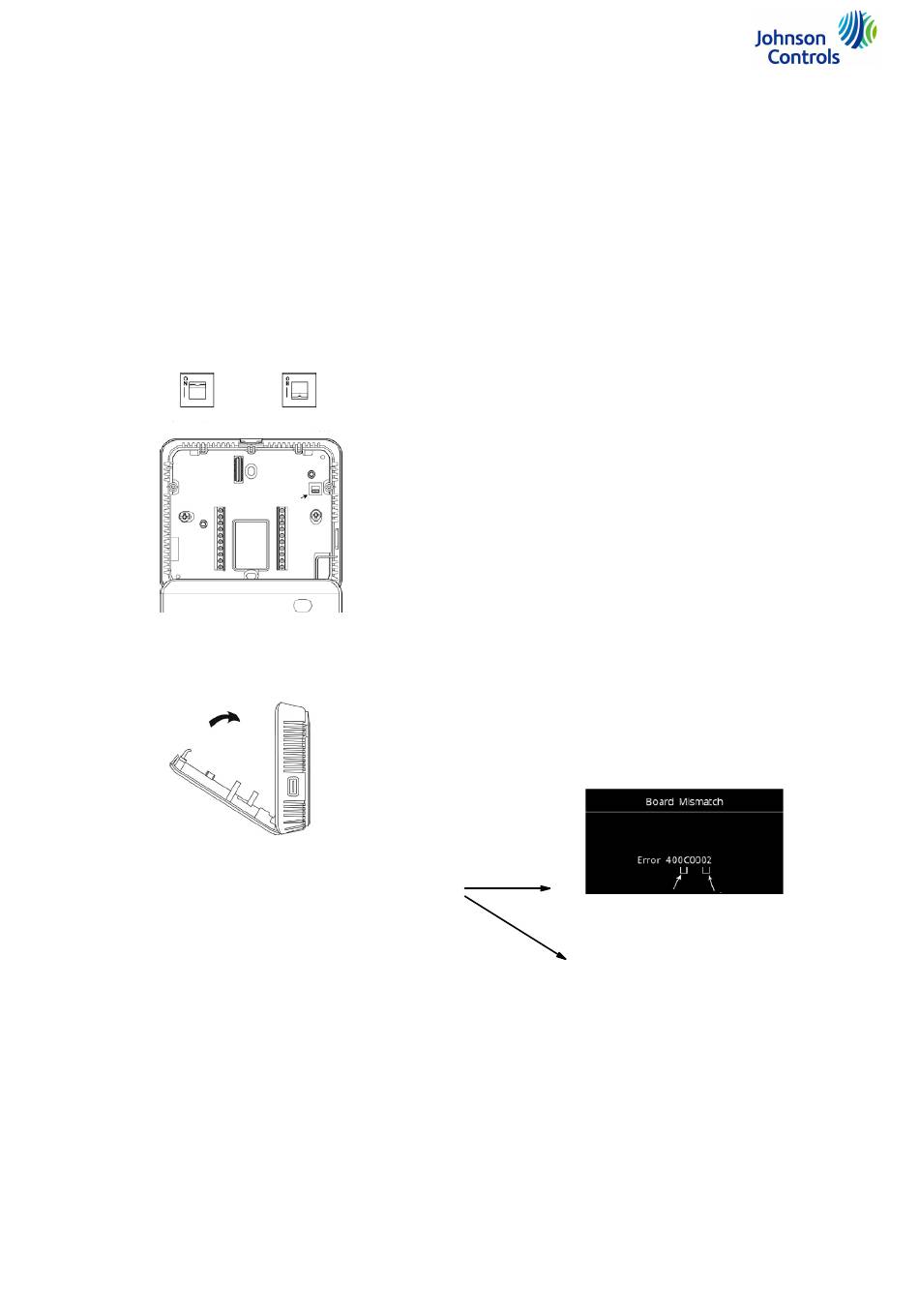

Abbildung 5:
Anschluss des TEC3000
CPU-Platine
Rahmen
TEC3612: 0C
TEC3613: 0D
TEC3622: 10
TEC3623: 11
