Einzelraumregler TEC3312, TEC3313, TEC3612, TEC3613

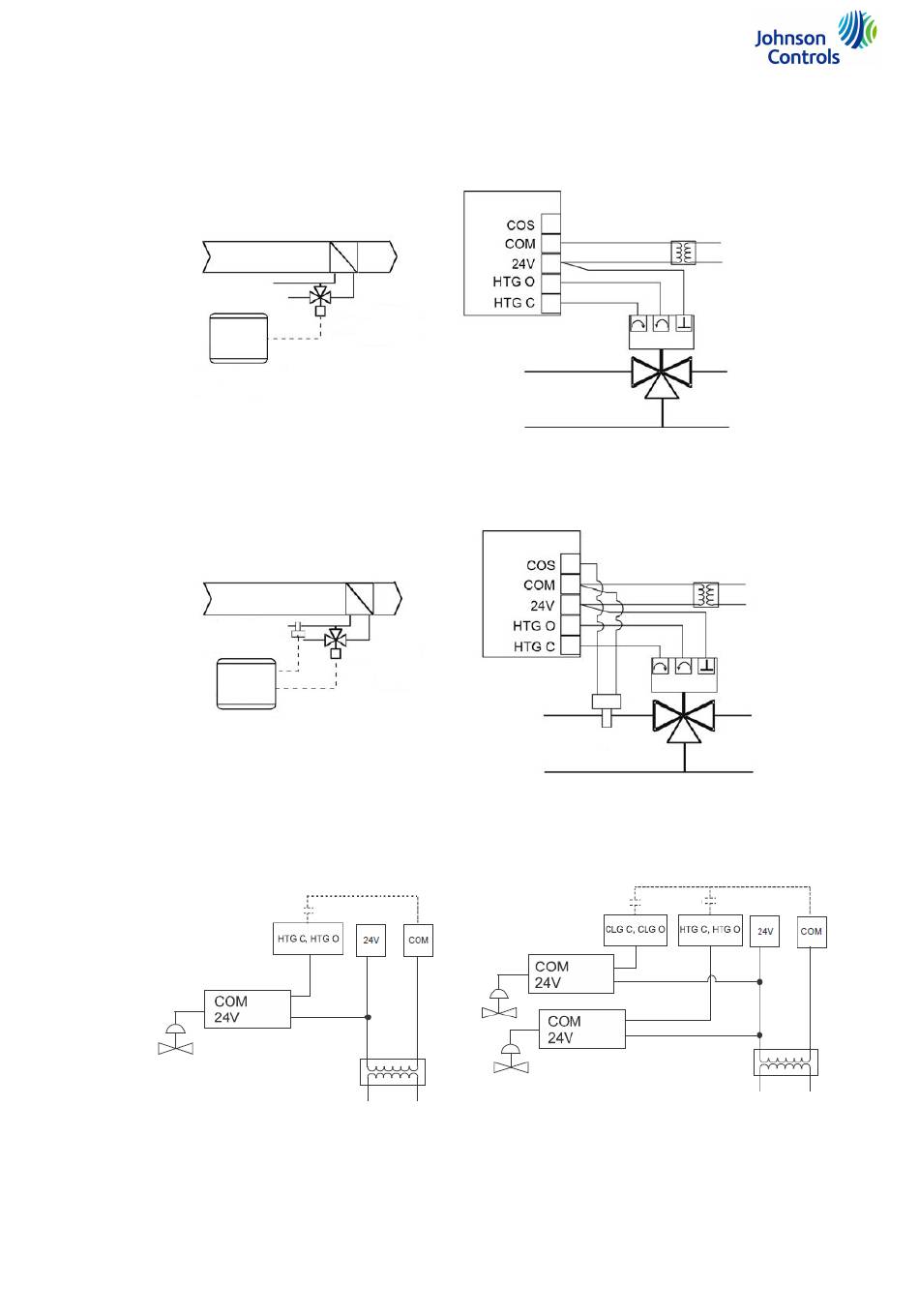

Verdrahtung der Modelle mit Ausgänge für 2-Punkt (Auf/Zu) und 3-Punkt
(Beschriftung der Klemmen finden Sie auf Seite 5.)
Thermostat für die Überwachung der
Zonentemperatur
Optionaler Temperatur
fühler für Wasserzulauf
Thermostat für die Überwa
chung der Zonentemperatur
2-Rohr-Anwendung, Ventil für Heizen und Kühlen, 3-Punkt-Antrieb, mit Umschaltung
Triac Schalter
Ventil für Heizen/Kühlen
2-Rohr-Anwendungen
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Ventil für Heizen/
Kühlen mit
3-Punkt-Antrieb
Abbildung 12:
2-Rohr-Anwendung, Ventil für Heizen und Kühlen, 3-Punkt-Antrieb
Ventil für Hei
zen/Kühlen mit
3-Punkt-Antrieb
Abbildung 13:
Ventil für
Kühlen
HTG O = Heizen Öffnen
HTG C = Heizen Schließen
CLG O = Kühlen Öffnen
CLG C = Kühlen Schließen
Abbildung 14:
2-Punkt-Antrieb (Auf/Zu) in 2-Rohr- oder 4-Rohr-Anwendungen
Temperaturfühler für
Wasserzulauf
Triac Schalter
Ventil für Heizen
4-Rohr-Anwendungen
HTG O = Heizen Öffnen
HTG C = Heizen Schließen
HTG O = Heizen Öffnen
HTG C = Heizen Schließen
Triac Schalter
10
