Einzelraumregler TEC3312, TEC3313, TEC3612, TEC3613
Verdrahtung der Modelle mit Ausgänge für 2-Punkt (Auf/Zu) und 3-Punkt
(Beschriftung der Klemmen finden Sie auf Seite 5.)
Thermostat zur Überwachung der Zonentemperatur
(Min- und Max-Einstellung wird am Antrieb eingestellt)
Fühler für Umschaltung
Thermostat zur Überwachung der Zonentemperatur
(Min- und Max-Einstellung wird am Antrieb eingestellt)
3-Punkt-
Antrieb
für VEKV-
System
Fühler für
Umschaltung
Thermostat zur Überwachung der Zonentemperatur
(Min- und Max-Einstellung wird am Antrieb eingestellt)
Druckabhängiges VEKV-System, 3-Punkt-Antrieb, mit Fühler für Umschaltung, mit Nacherhitzer
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
3-Punkt-
Antrieb
Druckabhängiges VEKV-System, 3-Punkt-Antrieb
3-Punkt-
Antrieb
für VEKV-
System
Druckabhängiges VEKV-System, 3-Punkt-Antrieb, mit Fühler für Umschaltung
Heizen/Kühlen
Ein/Aus
Kanalheizgerät

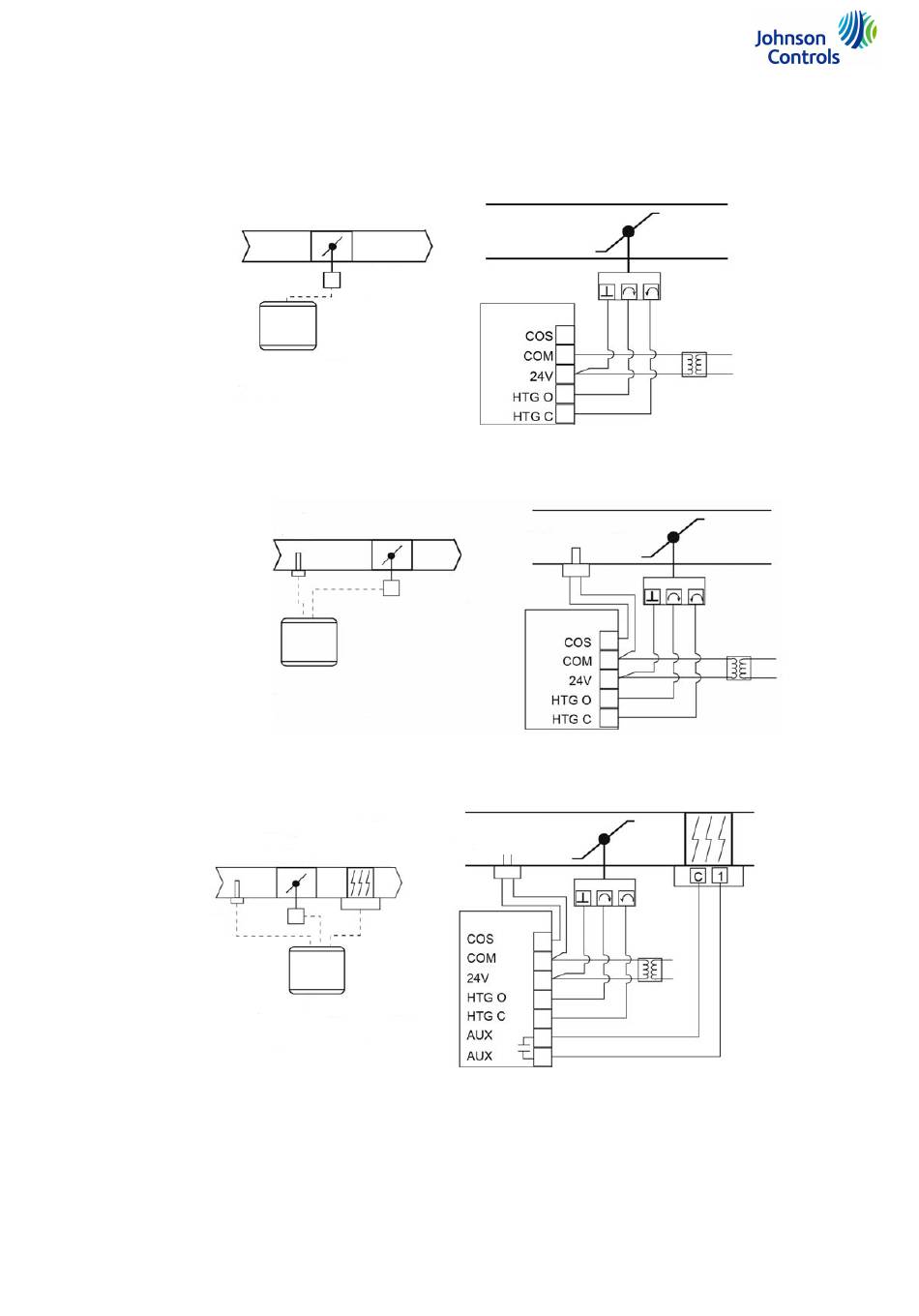

Abbildung 9:
Temperaturfühler
Zuluft
Abbildung 10:
Temperaturfühler
Zuluft
Abbildung 11:
HTG O = Heizen Öffnen
HTG C = Heizen Schließen
HTG O = Heizen Öffnen
HTG C = Heizen Schließen
HTG O = Heizen Öffnen
HTG C = Heizen Schließen
