Einzelraumregler TEC3312, TEC3313, TEC3612, TEC3613

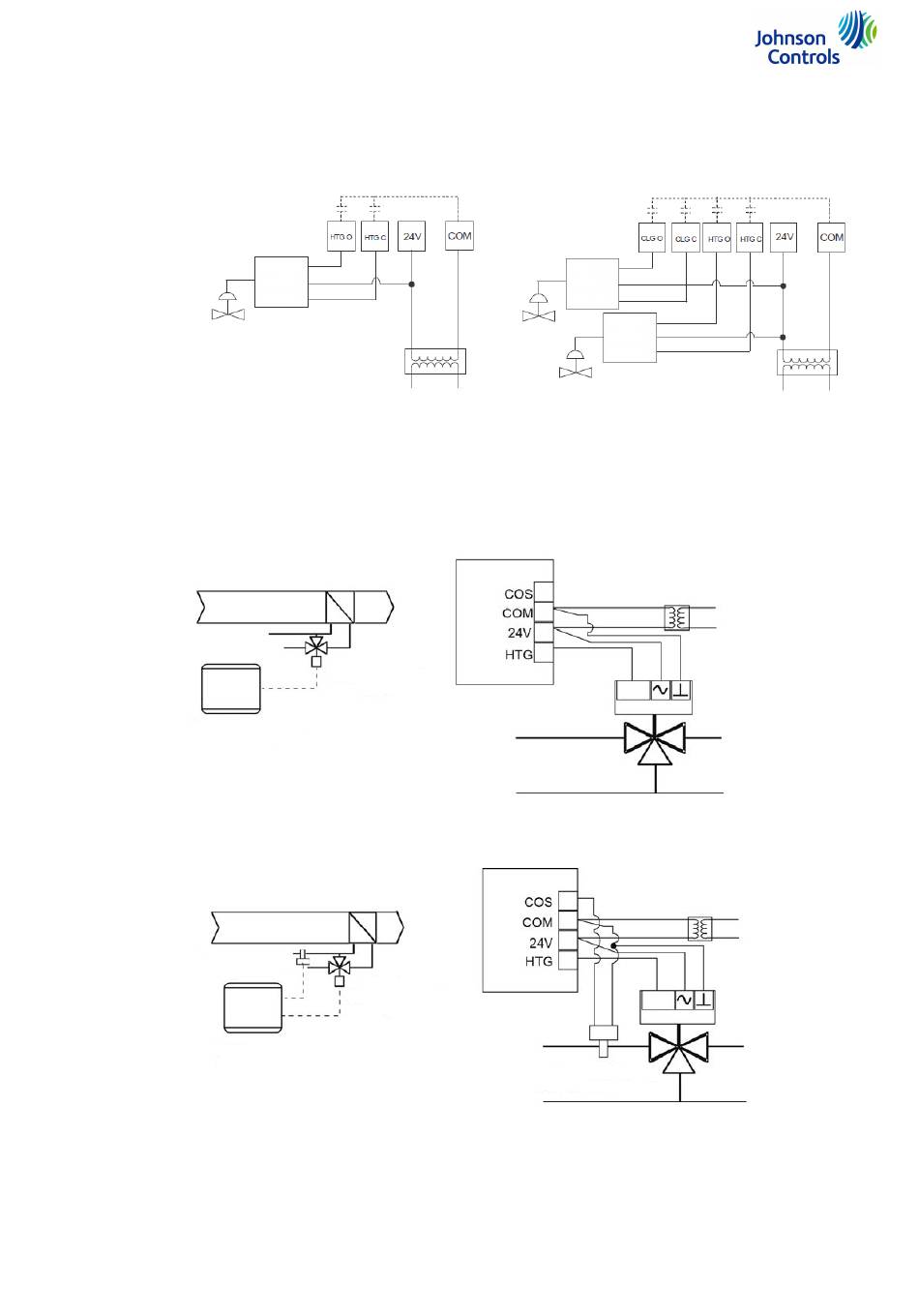

Verdrahtung der Modelle mit Ausgänge für 2-Punkt (Auf/Zu) und 3-Punkt
(Beschriftung der Klemmen finden Sie auf Seite 5.)
Triac Schalter
Öffnen
Spg
Schließen
Ventil für Heizen/Kühlen
Thermostat für die Überwachung
der Zonentemperatur
Optionaler Sensor
für Wasserzufuhr
Thermostat für die
Überwachung der
Zonentemperatur
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Triac Schalter
2-Rohr-Anwendungen
HTG O = Heizen Öffnen
HTG C = Heizen Schließen
CLG O = Kühlen Öffnen
CLG C = Kühlen Schließen
Abbildung 15:
3-Punkt-Antrieb in 2-Rohr- oder 4-Rohr-Anwendungen
Ventil mit stetigem
Antrieb
für Heizen/Kühlen
Abbildung 16:
2-Rohr-Anwendung, Ventil für Heizen und Kühlen
Ventil mit ste
tigem Antrieb
für Heizen/
Kühlen
Abbildung 17:
2-Rohr-Anwendung, Ventil für Heizen und Kühlen, mit Umschaltung
Triac Schalter
Ventil für
Kühlen
Öffnen
Spg
Schließen
Öffnen
Spg
Schließen
Ventil für Heizen
4-Rohr-Anwendungen
0...10
V DC
0...10
V DC
Optionaler Sensor
für Wasserzufuhr
11
