RS-1100
Room Temperature Sensors
Installation Instructions
P/N 24-85638-1222 Rev. D
Issue Date 10 2009

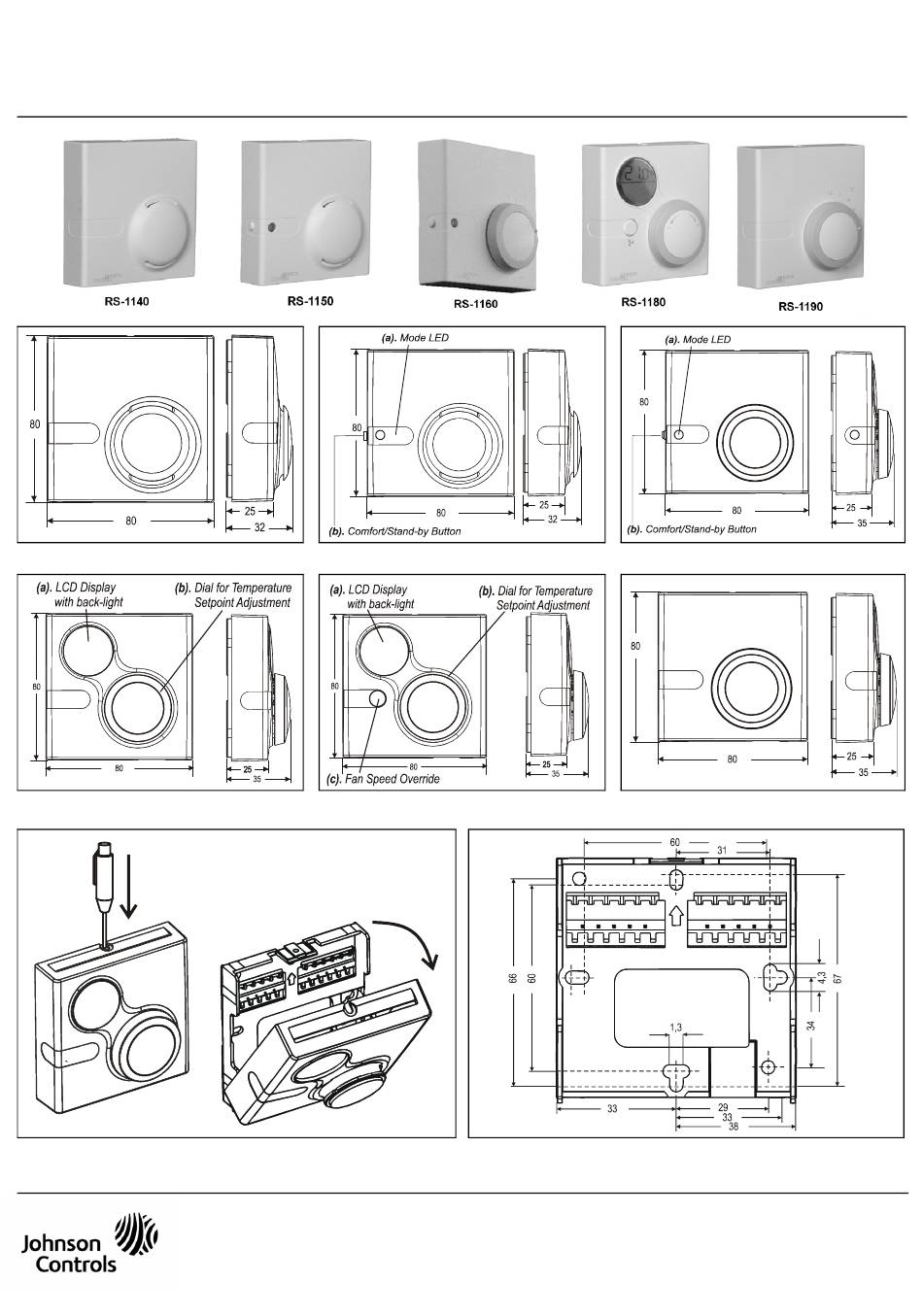

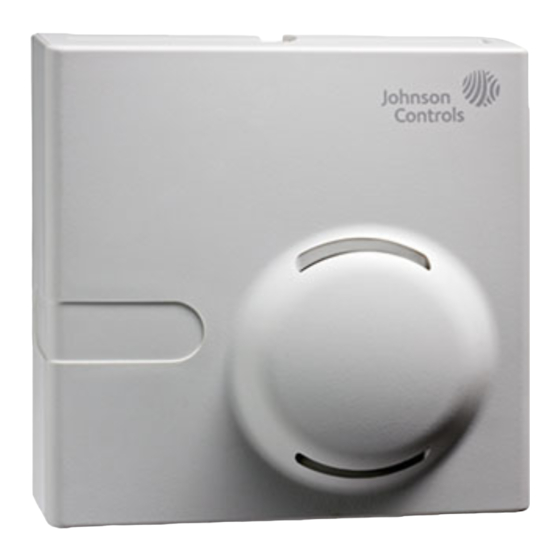

Figure 1: RS-1140-0000
Figure 2: RS-1150-0000
Figure 3: RS-1160-0000 / 0005
Figure 4: RS-1180-0000 / 0005
Figure 5: RS-1180-0002 / 0007
Figure 6: RS-1190-0000
Figure 7: Removing cover from base
Figure 8: Wall mounting base dimensions in mm
Johnson Controls, Inc
Building Efficiency
Headquarters: Milwaukee, Wisconsin, USA
Branch Offices: Principal Cities World-wide
®
®
Metasys
and Johnson Controls
are registered trademarks of Johnson Controls, Inc.
www.johnsoncontrols.com
All other marks herein are the marks of their respective owners. © 2009 Johnson Controls, Inc.
