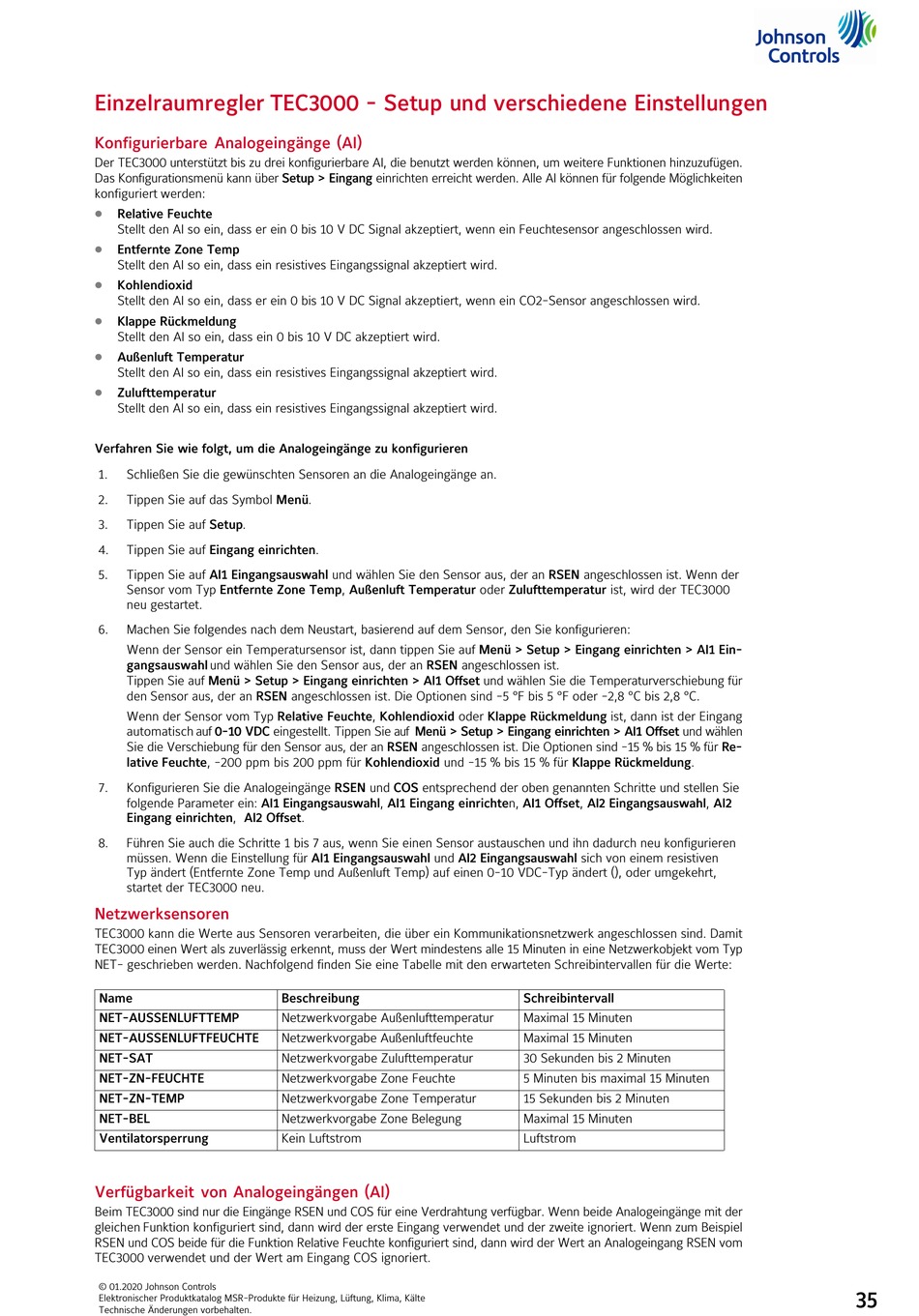

Einzelraumregler TEC3000 - Setup und verschiedene Einstellungen
Konfigurierbare Analogeingänge (AI)
Der TEC3000 unterstützt bis zu drei konfigurierbare AI, die benutzt werden können, um weitere Funktionen hinzuzufügen.
Das Konfigurationsmenü kann über Setup > Eingang einrichten erreicht werden. Alle AI können für folgende Möglichkeiten
konfiguriert werden:
D
Relative Feuchte
Stellt den AI so ein, dass er ein 0 bis 10 V DC Signal akzeptiert, wenn ein Feuchtesensor angeschlossen wird.
D
Entfernte Zone Temp
Stellt den AI so ein, dass ein resistives Eingangssignal akzeptiert wird.
D
Kohlendioxid
Stellt den AI so ein, dass er ein 0 bis 10 V DC Signal akzeptiert, wenn ein CO2-Sensor angeschlossen wird.
D
Klappe Rückmeldung
Stellt den AI so ein, dass ein 0 bis 10 V DC akzeptiert wird.
D
Außenluft Temperatur
Stellt den AI so ein, dass ein resistives Eingangssignal akzeptiert wird.
D
Zulufttemperatur
Stellt den AI so ein, dass ein resistives Eingangssignal akzeptiert wird.
Verfahren Sie wie folgt, um die Analogeingänge zu konfigurieren
1.
Schließen Sie die gewünschten Sensoren an die Analogeingänge an.
2.
Tippen Sie auf das Symbol Menü.
3.
Tippen Sie auf Setup.
4.
Tippen Sie auf Eingang einrichten.
5.
Tippen Sie auf AI1 Eingangsauswahl und wählen Sie den Sensor aus, der an RSEN angeschlossen ist. Wenn der
Sensor vom Typ Entfernte Zone Temp, Außenluft Temperatur oder Zulufttemperatur ist, wird der TEC3000
neu gestartet.
6.
Machen Sie folgendes nach dem Neustart, basierend auf dem Sensor, den Sie konfigurieren:
Wenn der Sensor ein Temperatursensor ist, dann tippen Sie auf Menü > Setup > Eingang einrichten > AI1 Ein
gangsauswahl und wählen Sie den Sensor aus, der an RSEN angeschlossen ist.
Tippen Sie auf Menü > Setup > Eingang einrichten > AI1 Offset und wählen Sie die Temperaturverschiebung für
den Sensor aus, der an RSEN angeschlossen ist. Die Optionen sind -5 °F bis 5 °F oder -2,8 °C bis 2,8 °C.
Wenn der Sensor vom Typ Relative Feuchte, Kohlendioxid oder Klappe Rückmeldung ist, dann ist der Eingang
automatisch auf 0-10 VDC eingestellt. Tippen Sie auf Menü > Setup > Eingang einrichten > AI1 Offset und wählen
Sie die Verschiebung für den Sensor aus, der an RSEN angeschlossen ist. Die Optionen sind -15 % bis 15 % für Re
lative Feuchte, -200 ppm bis 200 ppm für Kohlendioxid und -15 % bis 15 % für Klappe Rückmeldung.
7.
Konfigurieren Sie die Analogeingänge RSEN und COS entsprechend der oben genannten Schritte und stellen Sie
folgende Parameter ein: AI1 Eingangsauswahl, AI1 Eingang einrichten, AI1 Offset, AI2 Eingangsauswahl, AI2
Eingang einrichten, AI2 Offset.
8.
Führen Sie auch die Schritte 1 bis 7 aus, wenn Sie einen Sensor austauschen und ihn dadurch neu konfigurieren
müssen. Wenn die Einstellung für AI1 Eingangsauswahl und AI2 Eingangsauswahl sich von einem resistiven
Typ ändert (Entfernte Zone Temp und Außenluft Temp) auf einen 0-10 VDC-Typ ändert (), oder umgekehrt,
startet der TEC3000 neu.
Netzwerksensoren
TEC3000 kann die Werte aus Sensoren verarbeiten, die über ein Kommunikationsnetzwerk angeschlossen sind. Damit
TEC3000 einen Wert als zuverlässig erkennt, muss der Wert mindestens alle 15 Minuten in eine Netzwerkobjekt vom Typ
NET- geschrieben werden. Nachfolgend finden Sie eine Tabelle mit den erwarteten Schreibintervallen für die Werte:
Name
NET-AUSSENLUFTTEMP
NET-AUSSENLUFTFEUCHTE
NET-SAT
NET-ZN-FEUCHTE
NET-ZN-TEMP
NET-BEL
Ventilatorsperrung
Verfügbarkeit von Analogeingängen (AI)
Beim TEC3000 sind nur die Eingänge RSEN und COS für eine Verdrahtung verfügbar. Wenn beide Analogeingänge mit der
gleichen Funktion konfiguriert sind, dann wird der erste Eingang verwendet und der zweite ignoriert. Wenn zum Beispiel
RSEN und COS beide für die Funktion Relative Feuchte konfiguriert sind, dann wird der Wert an Analogeingang RSEN vom
TEC3000 verwendet und der Wert am Eingang COS ignoriert.
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Beschreibung
Netzwerkvorgabe Außenlufttemperatur
Netzwerkvorgabe Außenluftfeuchte
Netzwerkvorgabe Zulufttemperatur
Netzwerkvorgabe Zone Feuchte
Netzwerkvorgabe Zone Temperatur
Netzwerkvorgabe Zone Belegung
Kein Luftstrom
Schreibintervall
Maximal 15 Minuten
Maximal 15 Minuten
30 Sekunden bis 2 Minuten
5 Minuten bis maximal 15 Minuten
15 Sekunden bis 2 Minuten
Maximal 15 Minuten
Luftstrom
35
