Einzelraumregler TEC3322, TEC3323, TEC3622, TEC3623

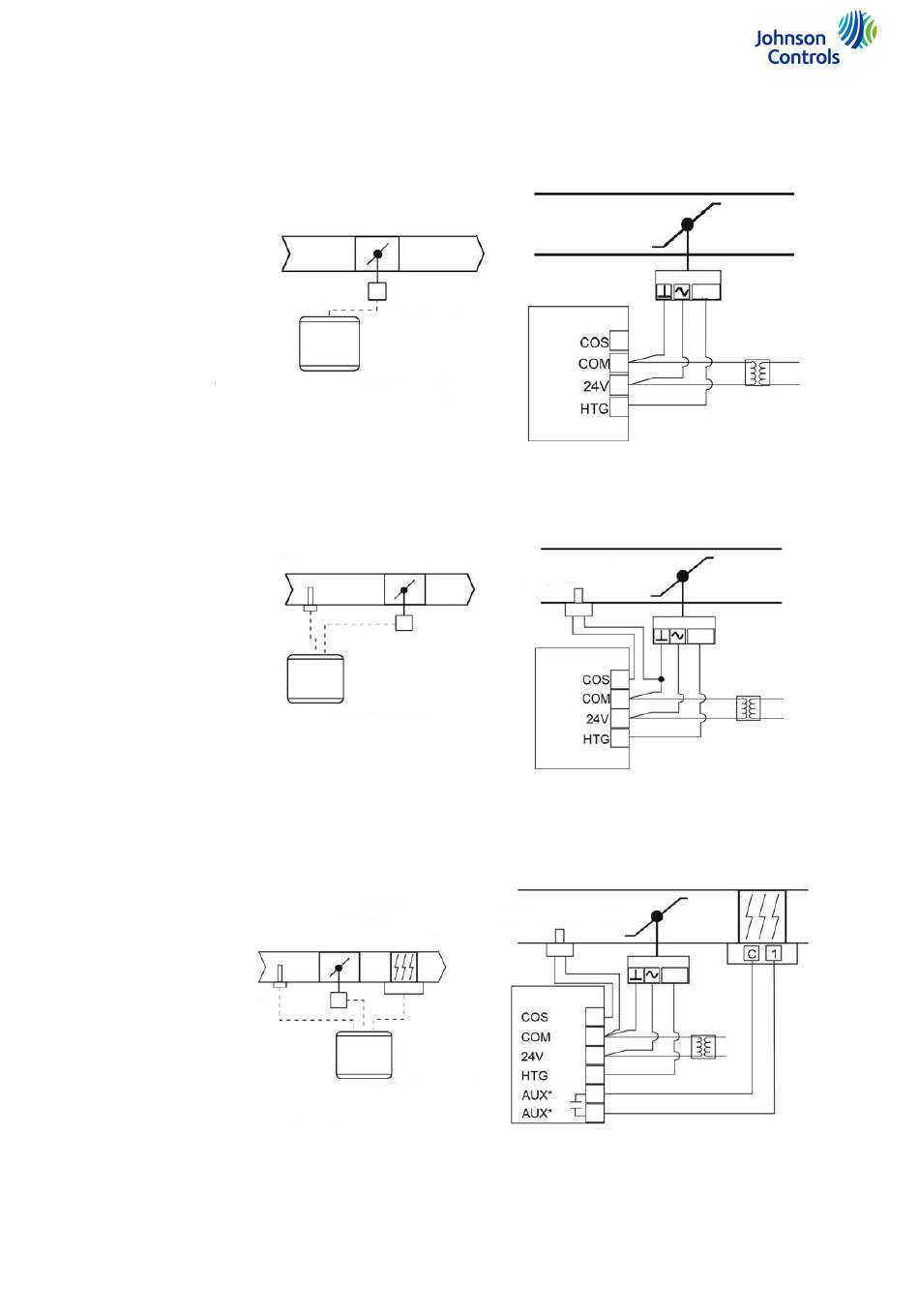

Verdrahtung der Modelle mit Ausgängen für stetige Antriebe
(Beschriftung der Klemmen finden Sie auf Seite 5.)
Thermostat zur Überwachung der
Zonentemparatur
(Min- und Max-Einstellung wird am
Antrieb eingestellt)
Fühler für Umschaltung
Thermostat zur Überwachung der Zonentemparatur
(Min- und Max-Einstellung wird am Antrieb eingestellt)
Druckabhängiges VEKV-System, stetiger Antrieb, 0...10 V DC, mit Umschaltung
Stetiger Antrieb
Fühler für Umschaltung
Druckabhängiges VEKV-System, stetiger Antrieb, 0...10 V DC, mit Sensor oder Schalter für Umschaltung, Nacherhitzer)
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Stetiger Antrieb
Abbildung 21:
Druckabhängiges VEKV-System, stetiger Antrieb 0...10 V DC
Stetiger Antrieb
Abbildung 22:
Heizen/Kühlen
und Ein/Aus-Kanal
heizregister
Thermostat zur Überwachung der
Zonentemparatur
(Min- und Max-Einstellung wird
am Antrieb eingestellt)
Abbildung 23:
Temperaturfühler Zuluft
Temperaturfühler Zuluft
* Der Parameter Nacherhitzer
installiert muss WAHR sein.
0...10
V DC
COS = Zustandsänderung
COM = Common
HTG = Heizen
0...10
V DC
COS = Zustandsänderung
COM = Common
HTG = Heizen
0...10
V DC
COS = Zustandsänderung
COM = Common
HTG = Heizen
AUX = Hilfsschalter
14
