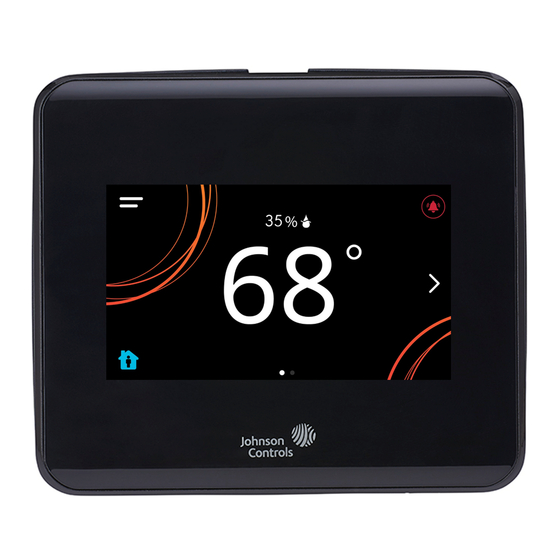

Einzelraumregler TEC3000
Anwendung
Die Einzelraumregler der Reihe TEC3000 sind Geräte zur Regelung und Steuerung von ein- und
mehrstufigen Heiz-/Kühlgeräten, sowie Zwei- oder Vier-Rohr-Ventilator-/Konvektorsystemen.
Sie sind mit einer intuitiv bedienbaren Benutzerschnittstelle und hintergrundbeleuchtetem
Touchscreen-Display ausgestattet, womit alle Setup- und Betriebseinstellungen schnell und un­
kompliziert vorgenommen werden können.
Wahlweise sind Modelle des TEC3000 mit oder ohne Kommunikationsschnittstelle verfügbar.
Als Kommunikationsprotokolle stehen BACnet
Merkmale
D
Touchscreen-Display mit Hintergrundbeleuchtung zeigt Symbole, Texte, Klartextmel­
dungen
D
USB-Port für Backup und Restore der Reglerfunktion oder auch zum Klonen der Konfigura­
tion für Regler mit gleicher Konfiguration
D
Lokaler Zugriff auf Konfigurationsparameter, wobei das unerwünschte Verstellen von
Parametern gesperrt werden kann
D
Zwei konfigurierbare Binäreingänge für Funktionen wie Nachtabsenkung, Service- oder
Filteralarme, Bewegungsmelder oder Fensterkontakt
D
Integrierter Bewegungsmelder (modellabhängig) führt zu Energieeinsparung ohne weitere
Installationskosten
D
Integrierter Feuchtesensor überwacht die Luftfeuchtigkeit im Raum und aktiviert eine Ent­
feuchtungsregelung in einer 2-Rohr-Ventilator-Konvektoreinheit mit Nacherhitzer oder in
einer 4-Rohr-Ventilator-Konvektoreinheit mit oder ohne Nacherhitzer
D
Optimaler Start der Heiz- oder Kühlanlagen, um das Klima im Raum entsprechend eines Soll­
werts für die geplante Belegung vorzubereiten
Technische Daten
Betriebsspannung 19 bis 30 V AC, 50/60 Hz
Leistungsaufnahme 4 VA bei 24 V AC Nennstrom
Ausgang Stetig 0 bis 10 V DC, 2 kΩ Widerstand (Minimum)
Ausgang 2-Punkt
19 bis 30 V AC maximal 1 A, minimal 15 mA, 3 A Einschaltstrom
oder 3-Punkt
Binäreingänge Potentialfreie Kontakte über Klemme COM auf BI1, BI2 oder COS
2 AI:
Analogeingänge
0 bis 10 V DC, NTC 2k, NTC 10k, Pt100, Pt1000, A99B, Nickel, Platin
Temperatur, Feuchte Integrierter digitaler Sensor
Anschluss 18 AWG (1 mm Ø) maximal, 22 AWG (0,6 mm Ø) empfohlen
BACnet MS/TP Maximale Buslänge: 1,219 m
Display: -40 bis +50 °C in Schritten von 0,5 °C
Temperaturbereich Regelbereich Heizen: +4,5 bis +32 °C
Regelbereich Kühlen: +12 bis +38 °C
Temperatur: ±0,5 °C bei +21 °C typisch kalibriert
Genauigkeit
Feuchte:
Minimum Totband 1 °C zwischen Heizen und Kühlen
Bewegungsmessung 94 ° Winkel min bis zu einer Entfernung von 4,6 m (bei freier Sicht)
Betriebsbedingungen 0 bis +50 °C, 95 % r.F., n. kondensierend
Lagerbedingungen -30 bis +50 °C, 95 % r.F., n. kondensierend
Polycarbonat,
Material (Gehäuse)
Farben: RAL 9017 (Verkehrsschwarz), RAL 9016 (Verkehrsweiß)
Montage Wand
Modelle ohne Bewegungssensor: 0,34 kg
Gewicht
Modelle mit Bewegungssensor: 0,35 kg
Abmessungen (BxHxT) 143 x 120 x 36 mm
Schutzart IP20 (DIN EN 60529)
Richtlinien EMV-Richtlinie 2014/30/EU
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
®
MS/TP oder N2Open zur Verfügung.
±5 % r.F. bei 20 bis 80 % r.F bei 10 bis 32 °C
NEU
20°
22°
TEC3000
