Einzelraumregler TEC3000
36
120

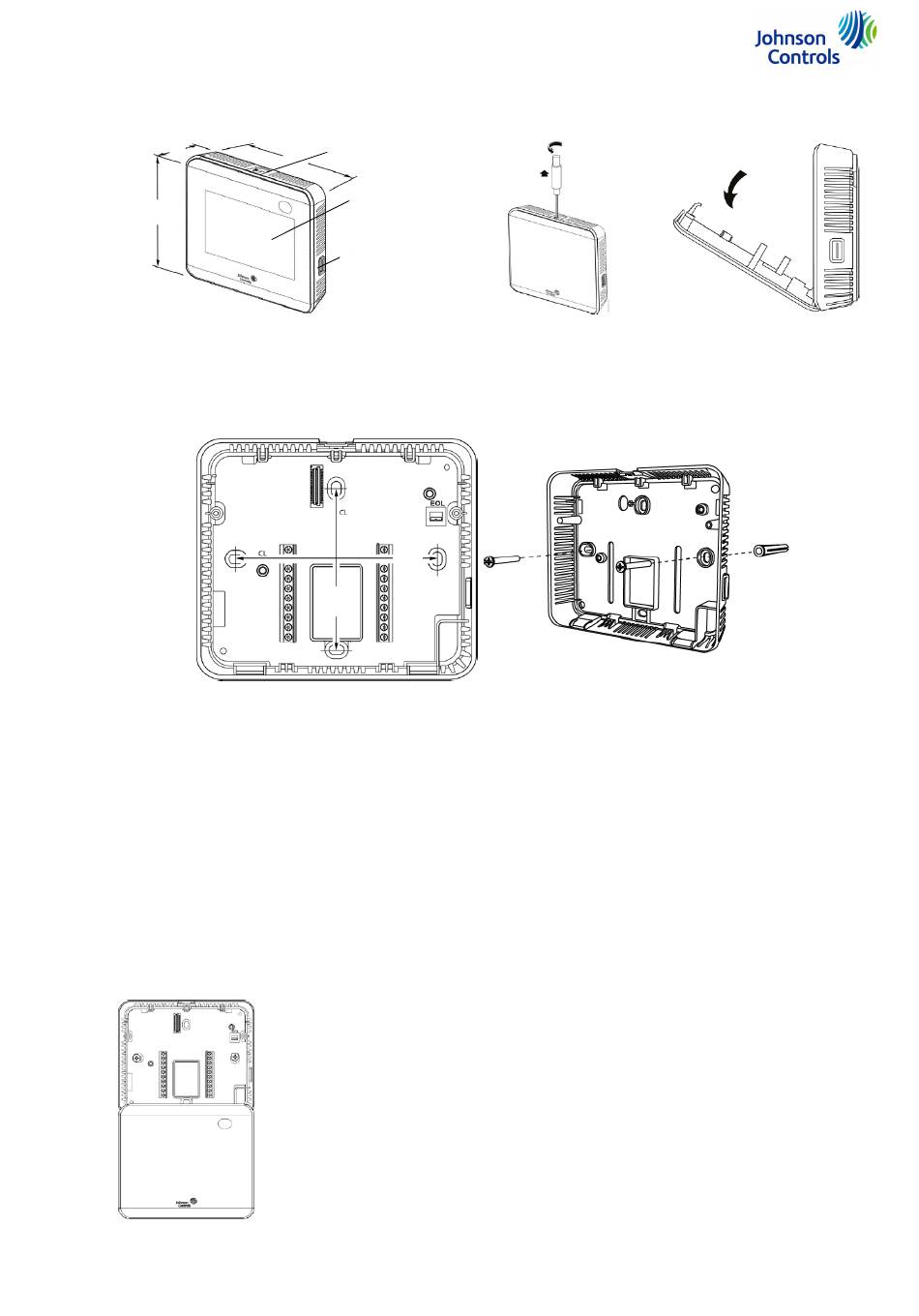

Abbildung 1:
Abmessungen (mm) und Beschreibung TEC3000
Verwenden Sie den Grundrahmen, um die Position der
Montagelöcher auf der Wand zu markieren. Die Lage der
Sicherungsschraube muss oben sein.
Ziehen Sie ca. 15,2 cm des Anschlusskabels aus der Wand
und führen Sie es durch das mittlere Loch des Gehäuse-
rahmens.
Befestigen Sie den Gehäuserahmen mit 2 Montageschrau
ben (nicht im Lieferumfang) auf der Wand.
Ziehen Sie die Montageschrauben nicht zu stark an.
Verwenden Sie ggf. Montagedübel, um das Gerät sicher an
der Wand zu befestigen, sodass es nicht abgezogen werden
kann.
Abbildung 4:
Installation TEC3000 (Schritt 3)
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Sicherungsschraube
143
Display
USB-Port
103
83
Abbildung 3:
Installation TEC3000 (Schritt 2)
Hängen Sie nach der
Montage des Grundrahmens
die vordere Abdeckung un
ten an den Grundrahmen.
Innensechskantschlüssel
1,5 mm
Entfernen Sie die Sicherungsschraube und ziehen
Sie den Deckel nach vorn, um das Gerät zu öffnen.
Abbildung 2:
Installation TEC3000 (Schritt 1)
Für die Montage des TEC3000 in einen Elektroan
schlusskasten müssen rechteckige Kästen mit Schmutz
ring der Größe 63 x 101 mm verwendet werden.
Setzen Sie keine kleineren Kästen ein, da sonst nicht
genügend Platz für die Verkabelung vorhanden ist.
3
