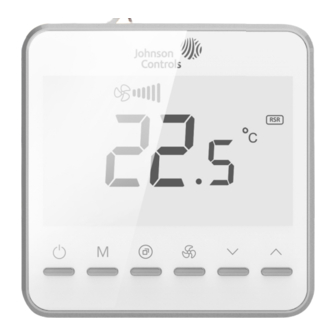

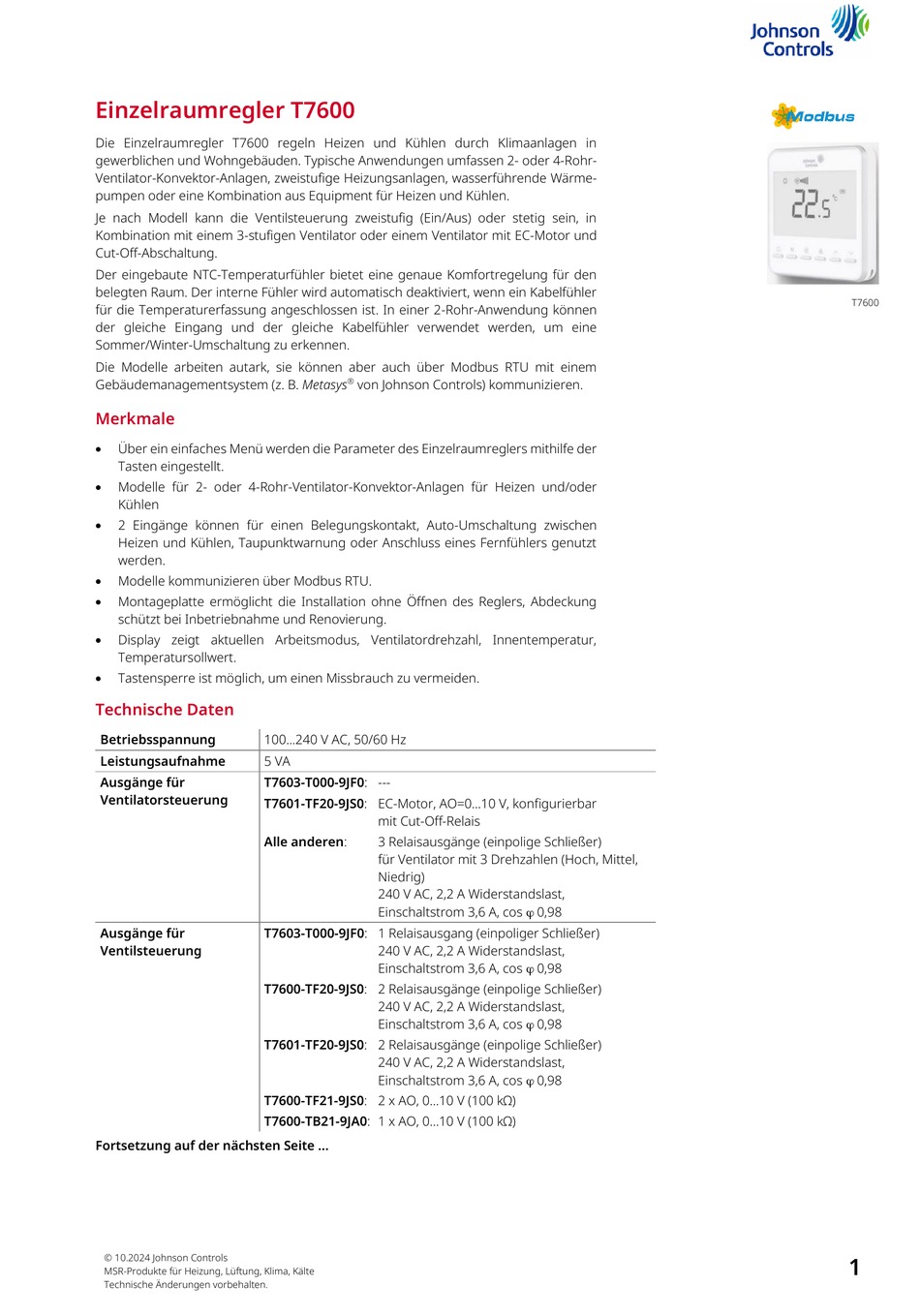

Einzelraumregler T7600
Die Einzelraumregler T7600 regeln Heizen und Kühlen durch Klimaanlagen in
gewerblichen und Wohngebäuden. Typische Anwendungen umfassen 2- oder 4-Rohr-
Ventilator-Konvektor-Anlagen, zweistufige Heizungsanlagen, wasserführende Wärme-
pumpen oder eine Kombination aus Equipment für Heizen und Kühlen.
Je nach Modell kann die Ventilsteuerung zweistufig (Ein/Aus) oder stetig sein, in
Kombination mit einem 3-stufigen Ventilator oder einem Ventilator mit EC-Motor und
Cut-Off-Abschaltung.
Der eingebaute NTC-Temperaturfühler bietet eine genaue Komfortregelung für den
belegten Raum. Der interne Fühler wird automatisch deaktiviert, wenn ein Kabelfühler
für die Temperaturerfassung angeschlossen ist. In einer 2-Rohr-Anwendung können
der gleiche Eingang und der gleiche Kabelfühler verwendet werden, um eine
Sommer/Winter-Umschaltung zu erkennen.
Die Modelle arbeiten autark, sie können aber auch über Modbus RTU mit einem
Gebäudemanagementsystem (z. B. Metasys
Merkmale
Über ein einfaches Menü werden die Parameter des Einzelraumreglers mithilfe der
•
Tasten eingestellt.
Modelle für 2- oder 4-Rohr-Ventilator-Konvektor-Anlagen für Heizen und/oder
•
Kühlen
• 2 Eingänge können für einen Belegungskontakt, Auto-Umschaltung zwischen
Heizen und Kühlen, Taupunktwarnung oder Anschluss eines Fernfühlers genutzt
werden.
Modelle kommunizieren über Modbus RTU.
•
• Montageplatte ermöglicht die Installation ohne Öffnen des Reglers, Abdeckung
schützt bei Inbetriebnahme und Renovierung.
Display zeigt aktuellen Arbeitsmodus, Ventilatordrehzahl, Innentemperatur,
•
Temperatursollwert.
Tastensperre ist möglich, um einen Missbrauch zu vermeiden.
•
Technische Daten
Betriebsspannung 100...240 V AC, 50/60 Hz
Leistungsaufnahme 5 VA
Ausgänge für T7603-T000-9JF0: ---
Ventilatorsteuerung
T7601-TF20-9JS0: EC-Motor, AO=0...10 V, konfigurierbar
Alle anderen:
Ausgänge für T7603-T000-9JF0: 1 Relaisausgang (einpoliger Schließer)
Ventilsteuerung
T7600-TF20-9JS0: 2 Relaisausgänge (einpolige Schließer)
T7601-TF20-9JS0: 2 Relaisausgänge (einpolige Schließer)
T7600-TF21-9JS0: 2 x AO, 0...10 V (100 kΩ)
T7600-TB21-9JA0: 1 x AO, 0...10 V (100 kΩ)
Fortsetzung auf der nächsten Seite ...
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
® von Johnson Controls) kommunizieren.
mit Cut-Off-Relais
3 Relaisausgänge (einpolige Schließer)
für Ventilator mit 3 Drehzahlen (Hoch, Mittel,
Niedrig)
240 V AC, 2,2 A Widerstandslast,
Einschaltstrom 3,6 A, cos  0,98
240 V AC, 2,2 A Widerstandslast,
Einschaltstrom 3,6 A, cos  0,98
240 V AC, 2,2 A Widerstandslast,
Einschaltstrom 3,6 A, cos  0,98
240 V AC, 2,2 A Widerstandslast,
Einschaltstrom 3,6 A, cos  0,98
