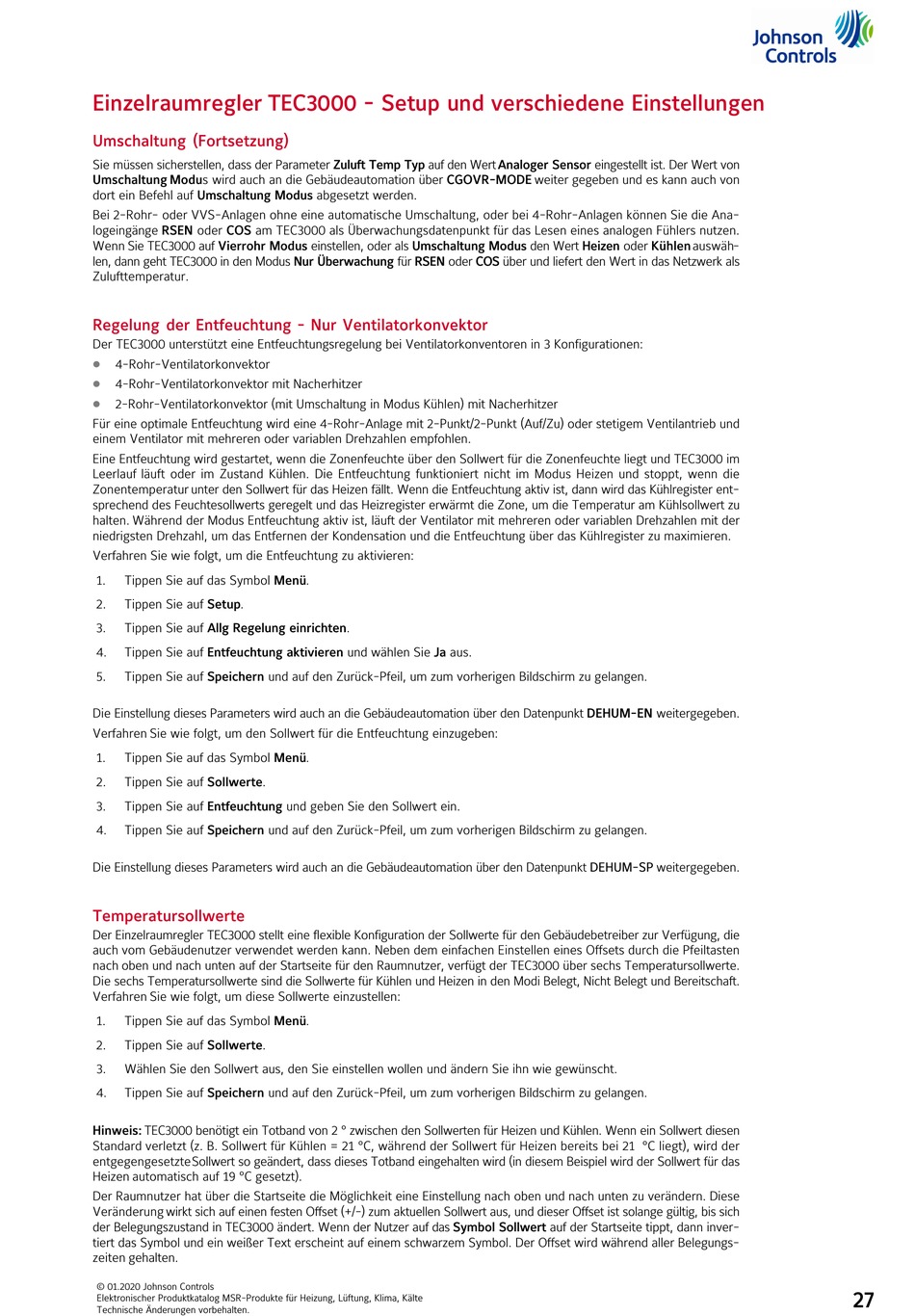

Einzelraumregler TEC3000 - Setup und verschiedene Einstellungen
Umschaltung (Fortsetzung)
Sie müssen sicherstellen, dass der Parameter Zuluft Temp Typ auf den Wert Analoger Sensor eingestellt ist. Der Wert von
Umschaltung Modus wird auch an die Gebäudeautomation über CGOVR-MODE weiter gegeben und es kann auch von
dort ein Befehl auf Umschaltung Modus abgesetzt werden.
Bei 2-Rohr- oder VVS-Anlagen ohne eine automatische Umschaltung, oder bei 4-Rohr-Anlagen können Sie die Ana
logeingänge RSEN oder COS am TEC3000 als Überwachungsdatenpunkt für das Lesen eines analogen Fühlers nutzen.
Wenn Sie TEC3000 auf Vierrohr Modus einstellen, oder als Umschaltung Modus den Wert Heizen oder Kühlen auswäh
len, dann geht TEC3000 in den Modus Nur Überwachung für RSEN oder COS über und liefert den Wert in das Netzwerk als
Zulufttemperatur.
Regelung der Entfeuchtung - Nur Ventilatorkonvektor
Der TEC3000 unterstützt eine Entfeuchtungsregelung bei Ventilatorkonventoren in 3 Konfigurationen:
D
4-Rohr-Ventilatorkonvektor
D
4-Rohr-Ventilatorkonvektor mit Nacherhitzer
D
2-Rohr-Ventilatorkonvektor (mit Umschaltung in Modus Kühlen) mit Nacherhitzer
Für eine optimale Entfeuchtung wird eine 4-Rohr-Anlage mit 2-Punkt/2-Punkt (Auf/Zu) oder stetigem Ventilantrieb und
einem Ventilator mit mehreren oder variablen Drehzahlen empfohlen.
Eine Entfeuchtung wird gestartet, wenn die Zonenfeuchte über den Sollwert für die Zonenfeuchte liegt und TEC3000 im
Leerlauf läuft oder im Zustand Kühlen. Die Entfeuchtung funktioniert nicht im Modus Heizen und stoppt, wenn die
Zonentemperatur unter den Sollwert für das Heizen fällt. Wenn die Entfeuchtung aktiv ist, dann wird das Kühlregister ent
sprechend des Feuchtesollwerts geregelt und das Heizregister erwärmt die Zone, um die Temperatur am Kühlsollwert zu
halten. Während der Modus Entfeuchtung aktiv ist, läuft der Ventilator mit mehreren oder variablen Drehzahlen mit der
niedrigsten Drehzahl, um das Entfernen der Kondensation und die Entfeuchtung über das Kühlregister zu maximieren.
Verfahren Sie wie folgt, um die Entfeuchtung zu aktivieren:
1.
Tippen Sie auf das Symbol Menü.
2.
Tippen Sie auf Setup.
3.
Tippen Sie auf Allg Regelung einrichten.
4.
Tippen Sie auf Entfeuchtung aktivieren und wählen Sie Ja aus.
5.
Tippen Sie auf Speichern und auf den Zurück-Pfeil, um zum vorherigen Bildschirm zu gelangen.
Die Einstellung dieses Parameters wird auch an die Gebäudeautomation über den Datenpunkt DEHUM-EN weitergegeben.
Verfahren Sie wie folgt, um den Sollwert für die Entfeuchtung einzugeben:
1.
Tippen Sie auf das Symbol Menü.
2.
Tippen Sie auf Sollwerte.
3.
Tippen Sie auf Entfeuchtung und geben Sie den Sollwert ein.
4.
Tippen Sie auf Speichern und auf den Zurück-Pfeil, um zum vorherigen Bildschirm zu gelangen.
Die Einstellung dieses Parameters wird auch an die Gebäudeautomation über den Datenpunkt DEHUM-SP weitergegeben.
Temperatursollwerte
Der Einzelraumregler TEC3000 stellt eine flexible Konfiguration der Sollwerte für den Gebäudebetreiber zur Verfügung, die
auch vom Gebäudenutzer verwendet werden kann. Neben dem einfachen Einstellen eines Offsets durch die Pfeiltasten
nach oben und nach unten auf der Startseite für den Raumnutzer, verfügt der TEC3000 über sechs Temperatursollwerte.
Die sechs Temperatursollwerte sind die Sollwerte für Kühlen und Heizen in den Modi Belegt, Nicht Belegt und Bereitschaft.
Verfahren Sie wie folgt, um diese Sollwerte einzustellen:
1.
Tippen Sie auf das Symbol Menü.
2.
Tippen Sie auf Sollwerte.
3.
Wählen Sie den Sollwert aus, den Sie einstellen wollen und ändern Sie ihn wie gewünscht.
4.
Tippen Sie auf Speichern und auf den Zurück-Pfeil, um zum vorherigen Bildschirm zu gelangen.
Hinweis: TEC3000 benötigt ein Totband von 2 ° zwischen den Sollwerten für Heizen und Kühlen. Wenn ein Sollwert diesen
Standard verletzt (z. B. Sollwert für Kühlen = 21 °C, während der Sollwert für Heizen bereits bei 21 °C liegt), wird der
entgegengesetzte Sollwert so geändert, dass dieses Totband eingehalten wird (in diesem Beispiel wird der Sollwert für das
Heizen automatisch auf 19 °C gesetzt).
Der Raumnutzer hat über die Startseite die Möglichkeit eine Einstellung nach oben und nach unten zu verändern. Diese
Veränderung wirkt sich auf einen festen Offset (+/-) zum aktuellen Sollwert aus, und dieser Offset ist solange gültig, bis sich
der Belegungszustand in TEC3000 ändert. Wenn der Nutzer auf das Symbol Sollwert auf der Startseite tippt, dann inver
tiert das Symbol und ein weißer Text erscheint auf einem schwarzem Symbol. Der Offset wird während aller Belegungs
zeiten gehalten.
