Einzelraumregler TEC3322, TEC3323, TEC3622, TEC3623

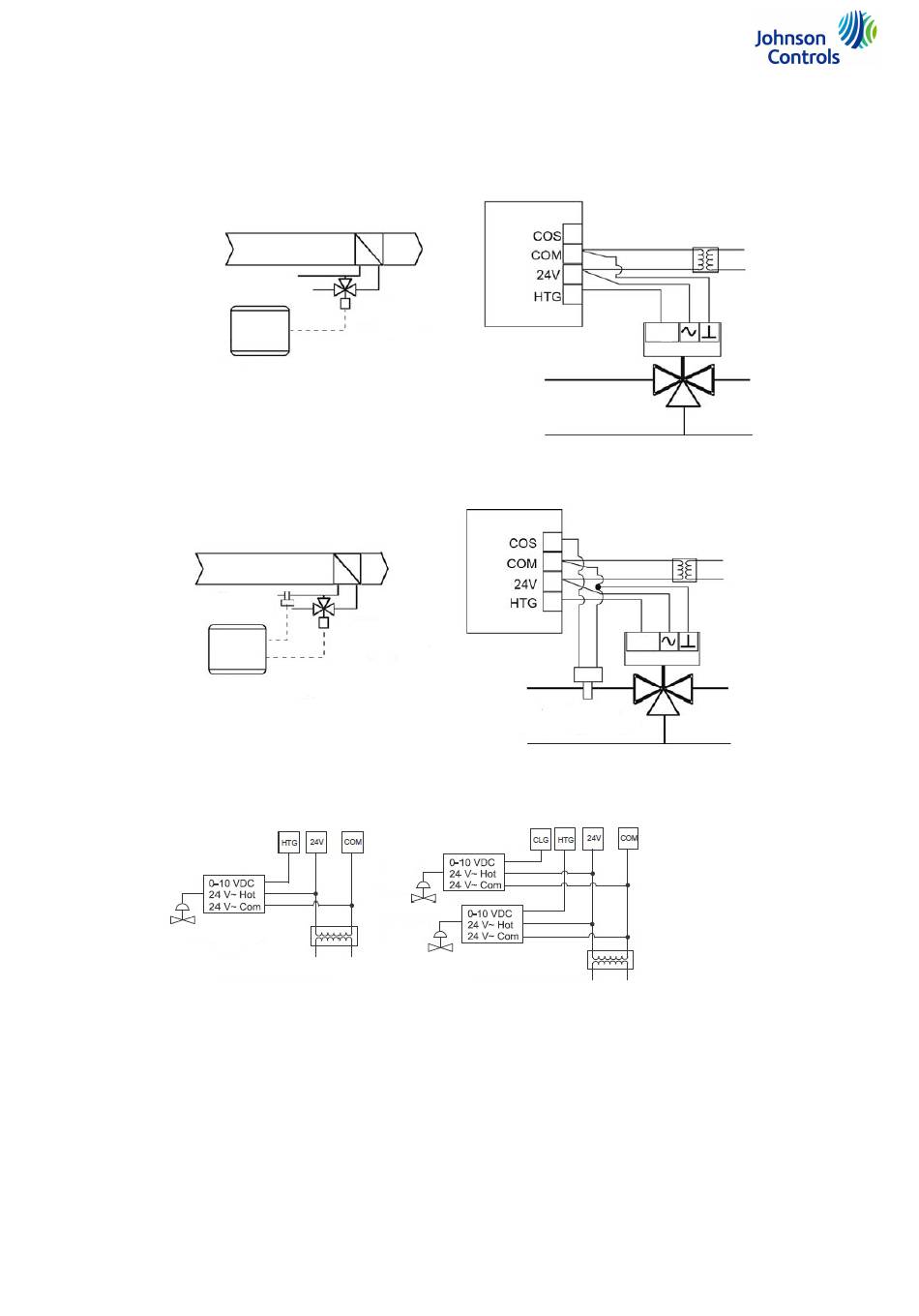

Verdrahtung der Modelle mit Ausgängen für stetige Antriebe
(Beschriftung der Klemmen finden Sie auf Seite 5.)
Thermostat zur Überwachung
der Zonentemperatur
Optionaler Temperaturfühler
für Wasserzulauf
Thermostat zur Überwachung
der Zonentemperatur
2-Rohr-Anwendung, Ventil für Heizen und Kühlen, stetiger Antrieb, mit Umschaltung
Ventil für Hei
zen/Kühlen
2-Rohr-Anwendungen
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Ventil für Heizen/
Kühlen
mit stetigem Antrieb
Abbildung 24:
2-Rohr-Anwendung, Ventil für Heizen und Kühlen, stetiger Antrieb
Ventil für Heizen/Kühlen
mit stetigem Antrieb
Abbildung 25:
Ventil für
Kühlen
Ventil für
Heizen
4-Rohr-Anwendungen
Abbildung 26:
Stetiger Antrieb in 2-Rohr- oder 4-Rohr-Anwendung
0...10
V DC
0...10
V DC
Temperaturfühler
für Wasserzulauf
COM = Common
HTG = Heizen
CLG = Kühlen
Hot = Spannung
COS = Konfigurierbarer AI2
für Umschaltung
COM = Common
HTG = Heizen
COS = Konfigurierbarer AI2
für Umschaltung
COM = Common
HTG = Heizen
15
