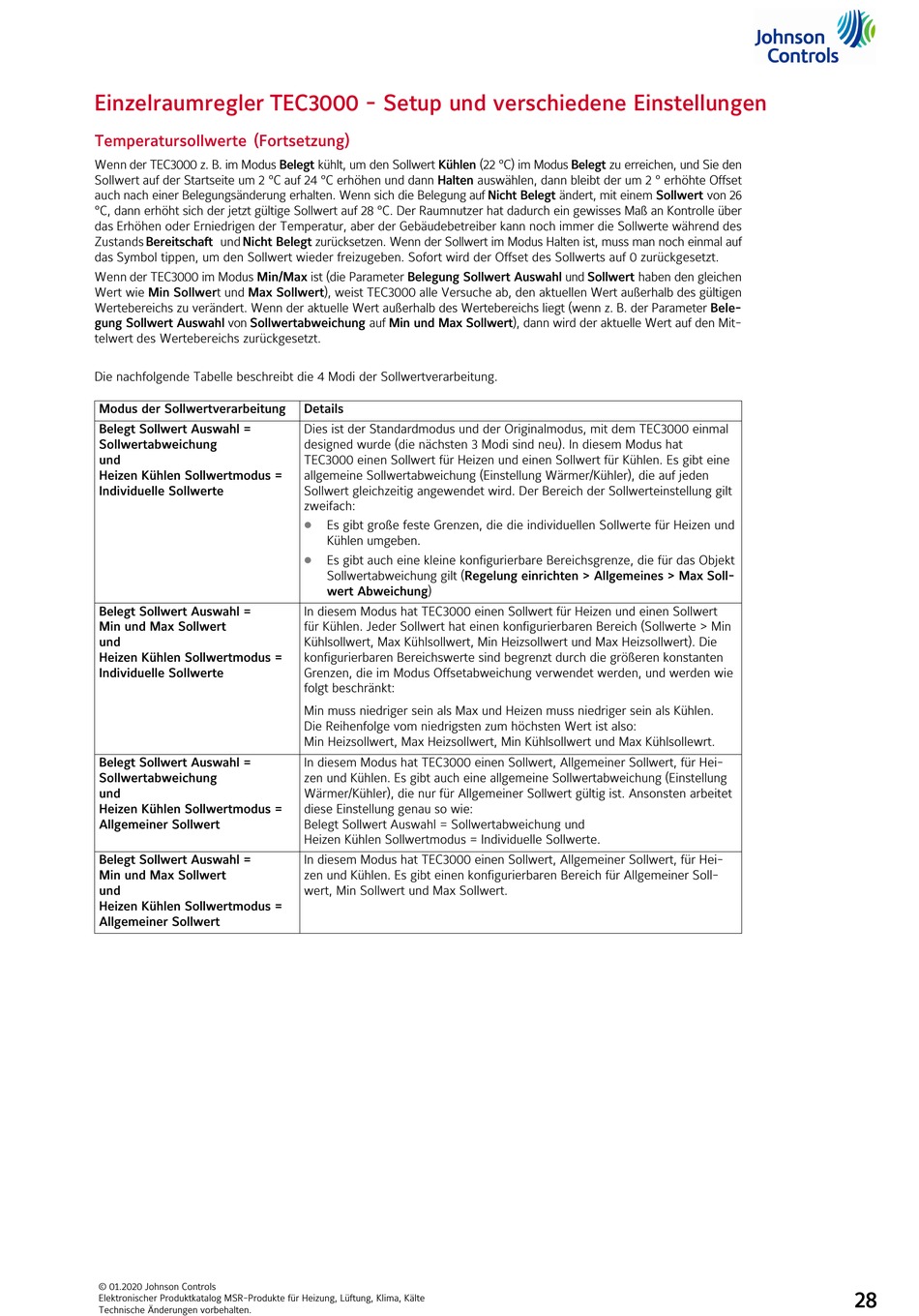

Einzelraumregler TEC3000 - Setup und verschiedene Einstellungen
Temperatursollwerte (Fortsetzung)
Wenn der TEC3000 z. B. im Modus Belegt kühlt, um den Sollwert Kühlen (22 °C) im Modus Belegt zu erreichen, und Sie den
Sollwert auf der Startseite um 2 °C auf 24 °C erhöhen und dann Halten auswählen, dann bleibt der um 2 ° erhöhte Offset
auch nach einer Belegungsänderung erhalten. Wenn sich die Belegung auf Nicht Belegt ändert, mit einem Sollwert von 26
°C, dann erhöht sich der jetzt gültige Sollwert auf 28 °C. Der Raumnutzer hat dadurch ein gewisses Maß an Kontrolle über
das Erhöhen oder Erniedrigen der Temperatur, aber der Gebäudebetreiber kann noch immer die Sollwerte während des
Zustands Bereitschaft und Nicht Belegt zurücksetzen. Wenn der Sollwert im Modus Halten ist, muss man noch einmal auf
das Symbol tippen, um den Sollwert wieder freizugeben. Sofort wird der Offset des Sollwerts auf 0 zurückgesetzt.
Wenn der TEC3000 im Modus Min/Max ist (die Parameter Belegung Sollwert Auswahl und Sollwert haben den gleichen
Wert wie Min Sollwert und Max Sollwert), weist TEC3000 alle Versuche ab, den aktuellen Wert außerhalb des gültigen
Wertebereichs zu verändert. Wenn der aktuelle Wert außerhalb des Wertebereichs liegt (wenn z. B. der Parameter Bele
gung Sollwert Auswahl von Sollwertabweichung auf Min und Max Sollwert), dann wird der aktuelle Wert auf den Mit
telwert des Wertebereichs zurückgesetzt.
Die nachfolgende Tabelle beschreibt die 4 Modi der Sollwertverarbeitung.
Modus der Sollwertverarbeitung
Belegt Sollwert Auswahl =
Sollwertabweichung
und
Heizen Kühlen Sollwertmodus =
Individuelle Sollwerte
Belegt Sollwert Auswahl =
Min und Max Sollwert
und
Heizen Kühlen Sollwertmodus =
Individuelle Sollwerte
Belegt Sollwert Auswahl =
Sollwertabweichung
und
Heizen Kühlen Sollwertmodus =
Allgemeiner Sollwert
Belegt Sollwert Auswahl =
Min und Max Sollwert
und
Heizen Kühlen Sollwertmodus =
Allgemeiner Sollwert
© 01.2020 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Details
Dies ist der Standardmodus und der Originalmodus, mit dem TEC3000 einmal
designed wurde (die nächsten 3 Modi sind neu). In diesem Modus hat
TEC3000 einen Sollwert für Heizen und einen Sollwert für Kühlen. Es gibt eine
allgemeine Sollwertabweichung (Einstellung Wärmer/Kühler), die auf jeden
Sollwert gleichzeitig angewendet wird. Der Bereich der Sollwerteinstellung gilt
zweifach:
D
Es gibt große feste Grenzen, die die individuellen Sollwerte für Heizen und
Kühlen umgeben.
D
Es gibt auch eine kleine konfigurierbare Bereichsgrenze, die für das Objekt
Sollwertabweichung gilt (Regelung einrichten > Allgemeines > Max Soll
wert Abweichung)
In diesem Modus hat TEC3000 einen Sollwert für Heizen und einen Sollwert
für Kühlen. Jeder Sollwert hat einen konfigurierbaren Bereich (Sollwerte > Min
Kühlsollwert, Max Kühlsollwert, Min Heizsollwert und Max Heizsollwert). Die
konfigurierbaren Bereichswerte sind begrenzt durch die größeren konstanten
Grenzen, die im Modus Offsetabweichung verwendet werden, und werden wie
folgt beschränkt:
Min muss niedriger sein als Max und Heizen muss niedriger sein als Kühlen.
Die Reihenfolge vom niedrigsten zum höchsten Wert ist also:
Min Heizsollwert, Max Heizsollwert, Min Kühlsollwert und Max Kühlsollewrt.
In diesem Modus hat TEC3000 einen Sollwert, Allgemeiner Sollwert, für Hei
zen und Kühlen. Es gibt auch eine allgemeine Sollwertabweichung (Einstellung
Wärmer/Kühler), die nur für Allgemeiner Sollwert gültig ist. Ansonsten arbeitet
diese Einstellung genau so wie:
Belegt Sollwert Auswahl = Sollwertabweichung und
Heizen Kühlen Sollwertmodus = Individuelle Sollwerte.
In diesem Modus hat TEC3000 einen Sollwert, Allgemeiner Sollwert, für Hei
zen und Kühlen. Es gibt einen konfigurierbaren Bereich für Allgemeiner Soll
wert, Min Sollwert und Max Sollwert.
28
